Revit技巧 | revit管道拆分怎么做?Revit MEP预制零件管段自动拆分

发布于:2024-10-21 04:30:01

BIM中文网

更多

    在工业项目中机电管道普遍采用预安装和预制设计的方式施工,而且随着装配式工程的推广,越来越多的房建项目也开始采用了机电管道预安装的设计施工方式,因此预制管段的拆分就成了尤为重要的环节。

    Revit2017版本开始,已经可以非常方便地对管段进行自动拆分,下面我们一起了解一下具体应用技巧。

    1.将管网转化为MEP预制零件

    在拆分管段前首先我们需要将其转化为MEP预制零件。

    选中需要转化的MEP管网,按Tab键可以快速选中相连系统:


    使用Revit功能面板中“修改”>“预制”>“设计到预制”功能:

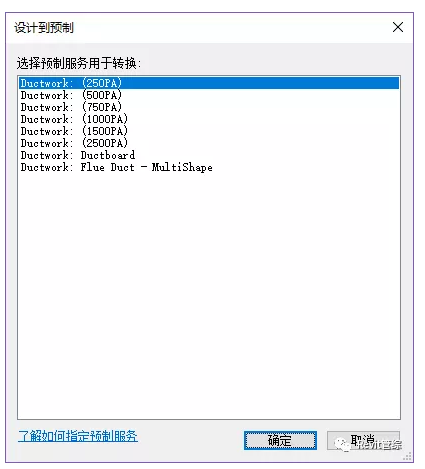

    在预制配置零件系列中,找到需要的类型并点击确定:

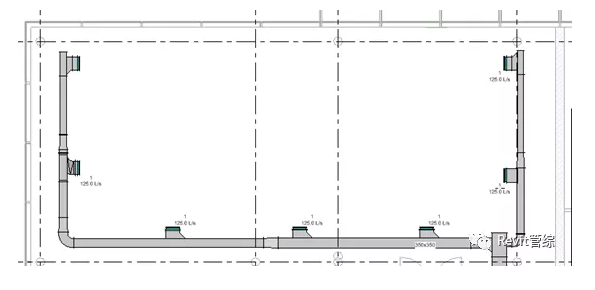

    预制零件转化完成:


    2.拆分预制管段

    再次选中MEP管网,按Tab键快速选中相连系统;

    选中以后通过右下角的过滤器功能剔除MEP预制管网以外的其他构件:

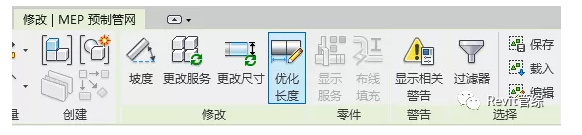

    使用Revit功能面板“修改”>“修改”>“优化长度”功能:


    这样MEP预制管网的拆分完成了:

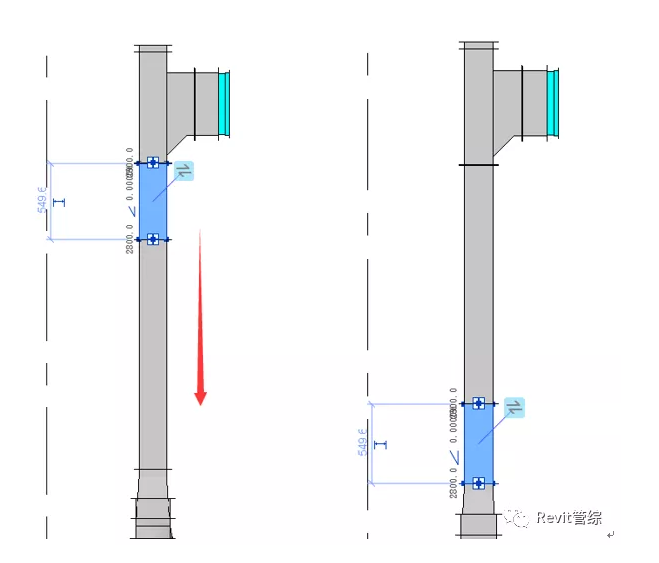

    如果对于末端预留长度的位置不合适,你还可以选中以后,点击“重新定位零件”控件,将其换到另一端:


    3.修改管段长度

    选中MEP预制管道,在其属性面板中点击“编辑零件”,可以修改其长度、宽高尺寸等:


    注意:有些零件在连接时无法修改,需要断开一端然后再设置。
