Revit技巧 | revit支吊架族怎么做?Revit MEP预制零件解决支吊架的自动创建问题

发布于:2024-11-13 14:40:01

BIM中文网

更多

    在Revit中预制零件除了可以解决预制管段和管件的拆分设计问题外,还有一个非常实用的功能:解决支吊架的自动创建问题。创建过程中,支吊架的尺寸和长度都是可以自适应的,而且可以自动延伸至结构底部。

    今天,跟给大家分享一下支吊架的创建和设置技巧。


    1.创建支吊架

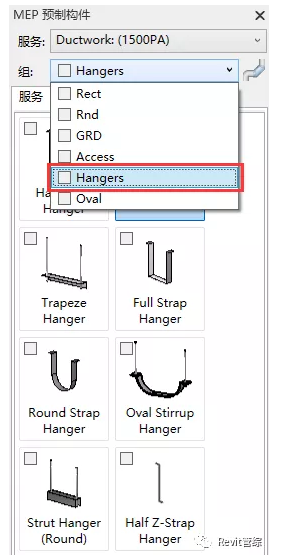

    在MEP预制构件窗口中,将族选项设为“Hangers”:

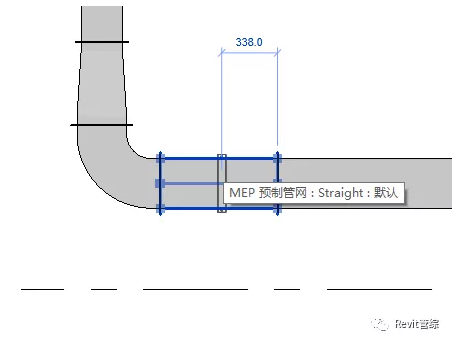

    选择需要的支吊架类型,在相应的风管或管道上点击创建:


    2.支吊架尺寸的自适应

    所有的预制支吊架都是支持尺寸自适应的,但必须先将管道转化为MEP预制管网(普通的MEP管线是不会自适应的)。

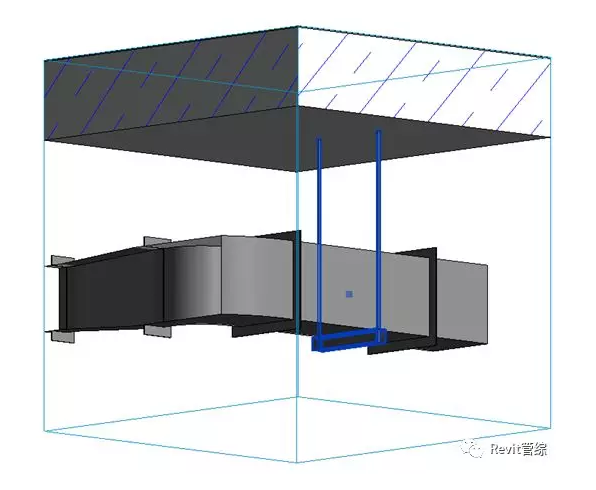

    它会根据风管或管道的宽度调节自身长度,更为方便的是还可以附着到结构底部,包括:楼板、梁和屋顶:


    即使移动管道,这些关系依然会被保留:


    3.支吊架的尺寸调整

    在视图中选中支架可以通过几个控件调整支架的尺寸参数,包括:吊杆之间的距离、横担的长度、支架的方向等等,另外两个链接图标还可以独立控制单个吊杆与结构的依附关系。
