Revit技巧 | revit怎么自建族?仅需三步!创建出三十种类型的族!

发布于:2024-09-30 10:38:28

BIM中文网

更多

    文章来源:广筑BIM咨询


    教你如何三步创建出三十种类型的族

    在做钢结构项目过程中,往往一个钢结构构件有多种类型尺寸,当载入到项目当中需要连续新建多种类型的族,过程比较繁琐,工作量也会增加;如果前期我们统一所有类型钢构件的型号,通过类型目录文件来新建族类型,便会大大节省我们做项目的时间。

    两大优点

    方便后期进行族类型的编辑和管理,丰富企业族库。

    对同类型的项目不必再新建族类型,只需选择项目中所需的型号,减小项目的尺寸。

    这种方法适用于族类型较多的情况,下面就族类型的创建展开介绍。

    多种族类型创建三步走

    创建类型目录,首先要创建一个外部文档(TXT文件),文本的具体内容为参数,参数值及分隔符“逗号”。

    (1)创建excel表格,输入格式为“参数名称##参数类型##单位”,如下图:


    注:保存为.csv格式,名称要与族名称相同且在同一文件夹下;找到保存的文件夹,将.csv扩展名改为.txt,点击确定即可。

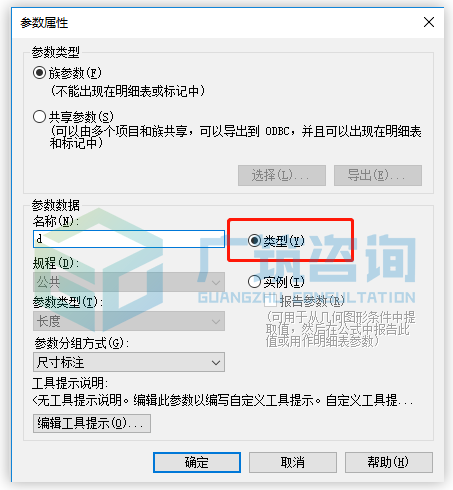

    (2)新建族,添加类型参数。

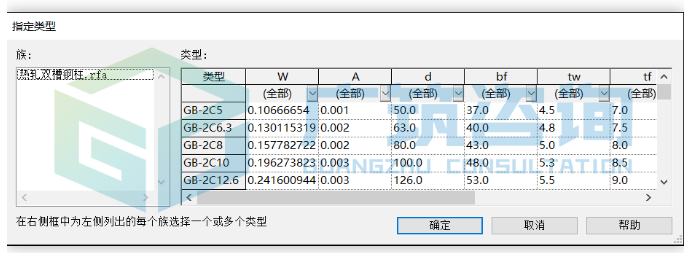

    (3)新建项目,将族载入后会出现“指定类型”对话框,根据需要配合“Ctrl”选择我们所需要的类型参数。


    总结

    1.创建文件的方法:

    ①记事本文本编辑器。

    ②excel表格自动处理。

    ③使用ODBC将项目导出到数据库中,然后以逗号分隔的格式下载图元类型表格。

    2.创建类型目录的文本文档时,一定要注意语法,并按照要求创建参数。

    这里列举了几种常用有效单位名称和有效单位:

    常用的有效单位名称:

    length(长度),area(面积),volume(体积),angle(角度),force(力)

    常用的有效单位:

    feet(英尺),inches(英寸),meters(米),centimeters(厘米),millimeters(毫米)

    同样的方法,也可以适用于机电方向的使用,感兴趣的小伙伴欢迎留言探讨哦!!!
