Revit技巧 | revit如何建立面?Revit中立面调整时框架立面的使用

发布于:2024-11-21 12:10:02

BIM中文网

更多

    来源丨益埃毕教育

    在建模时链接/导入cad图纸中或项目中的轴网与水平/垂直方向是有角度的,除了使用旋转裁剪视图框以方便在平面中建模之外,往往立面视图中模型的调整也需要建立正确的视图。

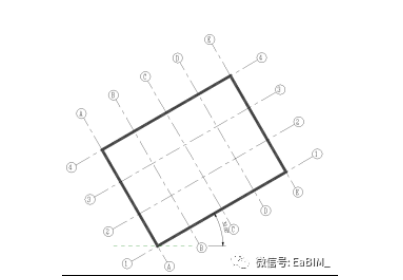

    1、如图,项目中轴网和建筑都是有角度的。

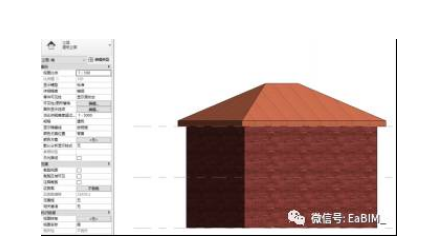

    2、南立面(建筑立面)中的建筑朝向不是建筑的“正立面方向“。而且观察不到轴网信息。


    3、此时我们可以在“视图”选项卡下点击“立面”下的下拉箭头,利用“框架立面“命令在平面视图中以附着轴网的方式放置立面符号,如图为附着轴网1的方式放置。



    4、放置之后,在项目浏览器中会增加“立面(内部立面)”,并会自动创建“立面1-a”,如需重命名立面名称,可右键重命名或在属性面板-视图名称后直接更改。


    5、选中创建的立面符号,可在属性面板中更改此视图的远裁剪方式,远裁剪偏移值等,也可在视图窗口中直接拖动蓝色虚线向内/外以更改远裁剪范围,这会影响到我们在“立面1-a”中纵向显示的建筑图元,同时也可拖动视图窗口中蓝色实线两端的操纵手柄来改变视图的横向范围。

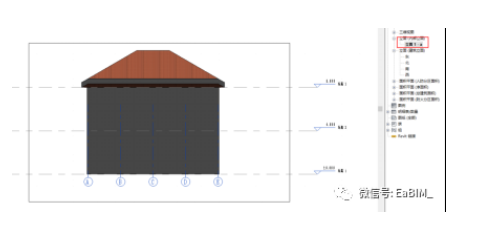

    6、这样我们在视图“立面1-a”观察到的模型既是建筑“正立面方向”的正视图,同时轴网也显示出来了,以方便我们建立正确尺寸的模型。
