Revit技巧 | revit复制监视标高轴网怎么使用?Revit中轴网标高的复制监视功能

发布于:2024-09-30 10:38:53

BIM中文网

更多

    在实际项目中,不同专业建模人员会建立各自的专业模型,但项目基准必须保持统一。通常情况下,机电专业的建模人员会链接土建模型,以土建基准为参照,不需要机电专业建模人员另行创建项目基准,这个时候就可以通过【复制监视】这一功能,将土建专业的项目基准转化为自己所用,同时也确保了两个专业见的项目基准一致。

    (1)先以标高为例:

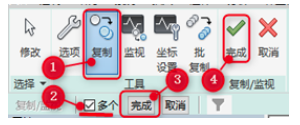

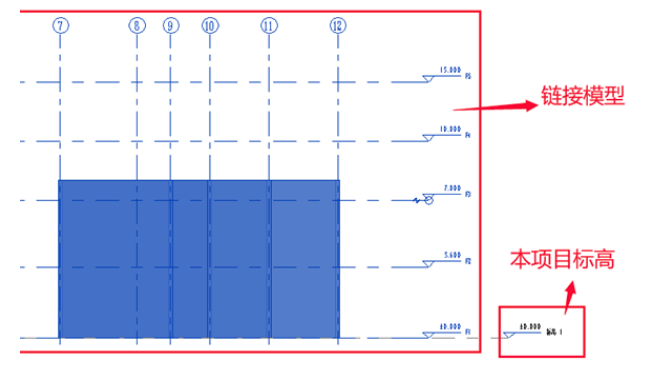

    将土建模型链接进来后,双击项目游览器中选任意立面视图,比如东立面,此时状态如图1,然后找到功能区【协作】,然后点击【复制监视】→【选择链接】,选择链接的模型中的标高进行多个复制,点击小图标完成复制,确定后再点击大图标完成协作如图2,完成后状态如图3


    图1


    图2


    图3

    (2)轴网复制监视:

    标高复制监视完成后,接下来是轴网,与标高操作步骤一致,打开任意平面视图,找到功能区【协作】,然后点击【复制监视】→【选择链接】,选择链接模型中的轴网进行多个复制,点击小图标完成复制,确定后再点击大图标完成协作。如下图4



    图4
