在Revit建立机械设备模型时，经常遇到丝扣的创建，如果LOD精度不高的话无所谓，但是当LOD精度大于400时，就不得不精细建模了。下面跟大家讲一下丝扣的创建方法。

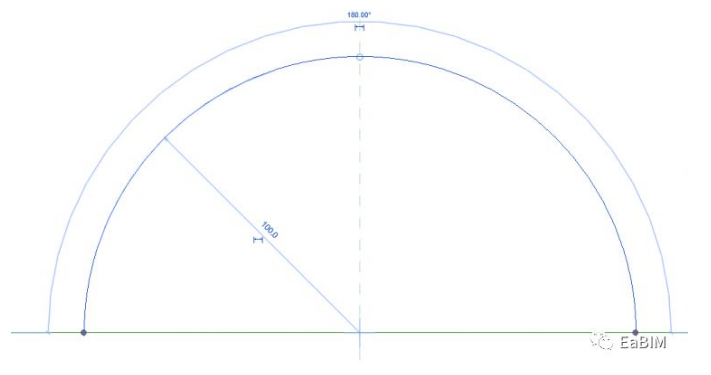

1、新建公制常规模型，点击创建→放样融合命令，然后在平面内首先绘制如图所示的路径，（具体尺寸根据实际工程确定，下列尺寸仅为示例）。

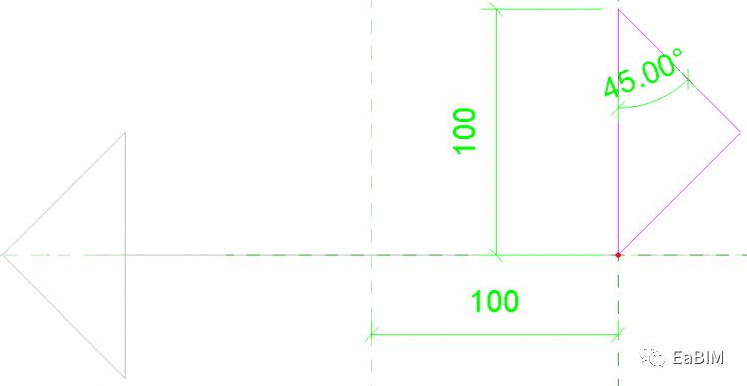

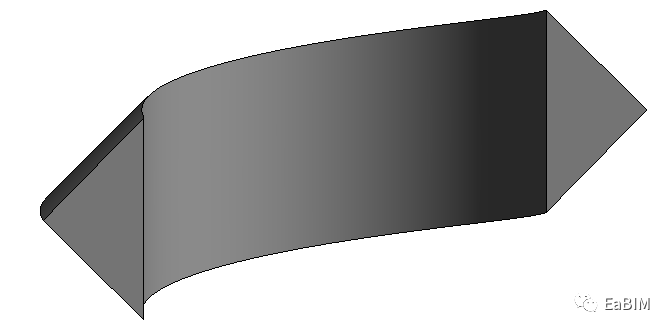

2、然后切换到立面编辑如下图所示的两个轮廓，并完成编辑模式效果如下图所示。

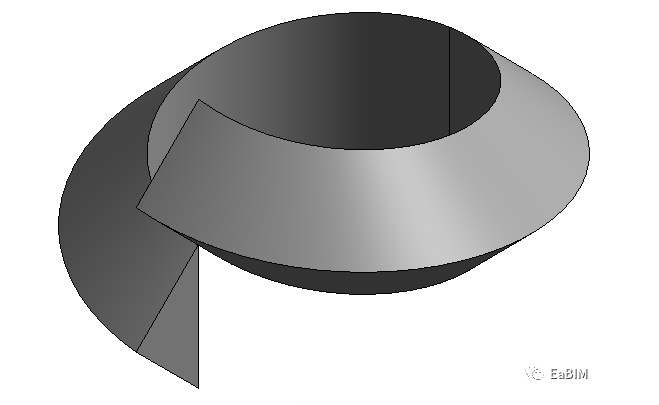

3、完成后切换到平面进行旋转，并勾选上下文选下卡的“复制”按钮得到模型的另一边，再切换到立面进行移动，得到下图效果。

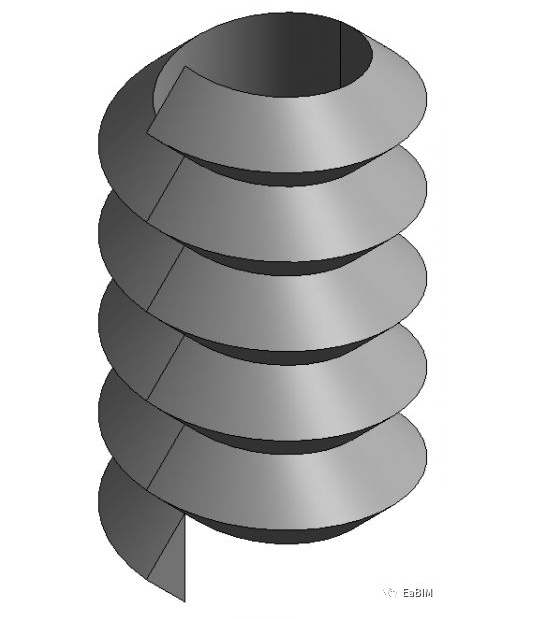

4、切换到立面执行阵列命令，完成后得到下图效果。
5、中间的空隙采用拉伸命令进行填充，然后执行空心拉伸命令并进行布尔运算。
6、最后添加材质信息后切换到真实模式得到最终效果如下图所示。
意义：通过学习上文，可以学习到丝扣的制作方式。通常在建模过程中，有些构件不能通过项目中的功能实现，这时候就可以考虑通过做族的方式来实现，例如之前讲过的弹簧，合理运用。
