我们用REVIT软件进行绘制模型时经常会遇到“构件无法显示”的情形，下面总结以下四种可能遇到的情况及解决方法。

    情况一：视图范围的设置

    情况二：图元的显示模式

    在绘制模型中，有时候为了方便，会选中要隐藏的图元，然后点击软件下方“小眼镜”-“隐藏图元”使用“临时隐藏”方式将图元隐藏（快捷键“HH”）。

    恢复图元解决方法：点击软件下方“小眼镜”-“重设临时隐藏/隔离”显示临时隐藏的图元（快捷键是HR）。如图一

    图一

    情况三：可见性/图形替换的设置

    这种情况是原因有三：

    ①在“可见性/图形替换”对话框的“模型类别”选项卡下面隐藏了相应构件。

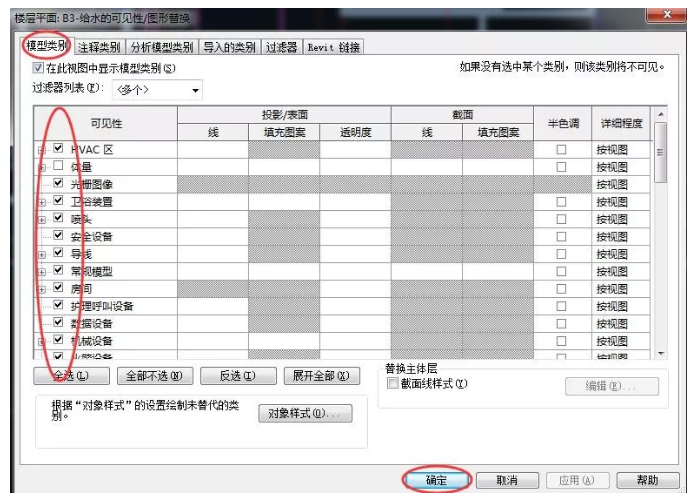

    解决方法：点击左侧属性栏中的“可见性/图形替换”的“编辑”按钮（快捷键是VV），如图二，弹出“可见性/图形替换”对话框。在“模型类别”选项卡中依据构件所属的模型类别选择并将其勾选，如图三，点击“确定”即可。

    图二

    图三

    ②在“可见性/图形替换”对话框的“过滤器”选项卡下面相应的构件类别“可见性”未勾选。

    解决方法：勾选“可见性”，如图四，点击“确定”即可。

    图四

    ③如果此模型中存在Revit链接，也可能是在“可见性/图形替换”对话框的“Revit链接”选项卡下面相应的链接“可见性”未勾选。

    解决方法：勾选“可见性”，如图五，点击“确定”即可。

    情况四：裁剪视图的设置

    这种情况是因为勾选左侧属性栏中的“裁剪区域”和“裁剪区域可见”时，会出现裁剪的范围框，只有在范围框以内的部分才可以显示，否则就不会显示。

    解决方法：取消勾选“裁剪区域”和“裁剪区域可见”，如图六，点击“应用”即可。

    图六

    编辑：李志伟、王祥祥

    审核：邓承婷
