文章来源：广筑BIM咨询
一.revit创建地形
1.通过放置点来创建地形表面
步骤：

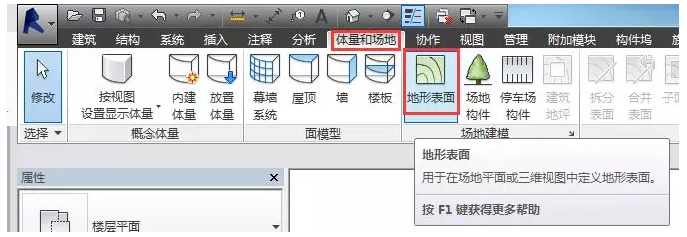

1.点击“体量和场地”选项卡“地形建模”面板下的“地形表面”命令。

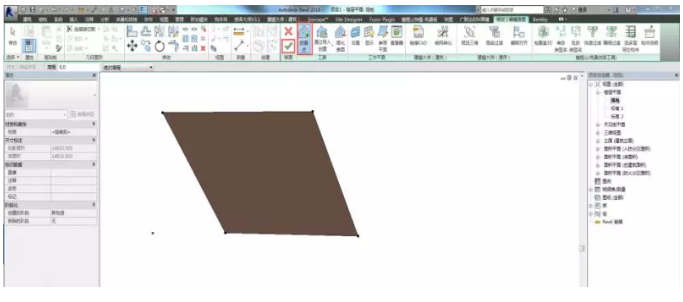

2.点击通过放置点来创建地形表面（默认情况下，功能区上的“放置点”工具处于活动状态。）在绘图区域创建地形的形状，创建完成后按2次键盘上的“esc”退出形状的编辑；

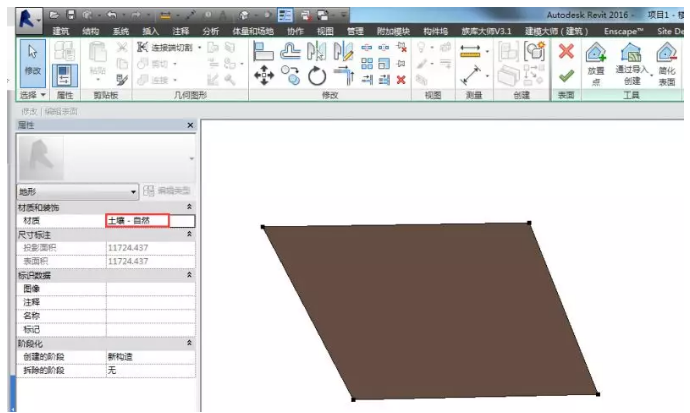

在属性栏下修改地形的材质。

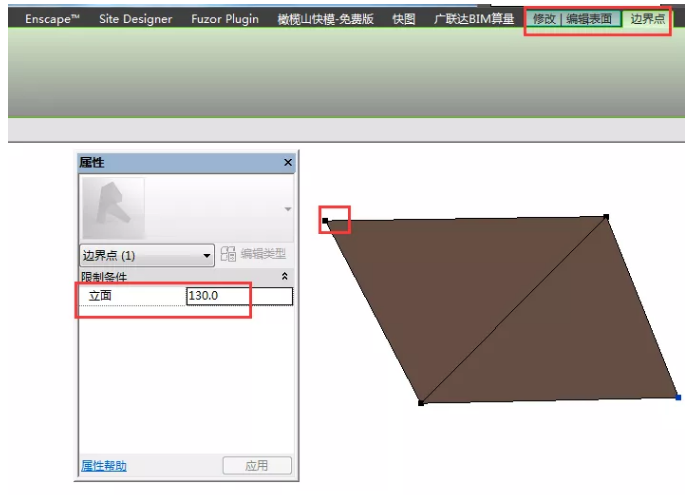

在绘图区域选择地形中的一个高程点,软件将自动切换到“边界点”，在属性栏中输入准备的高程值（建议在创建地形前将软件的单位设置为米）
2.导入等高线数据以创建地形表面
步骤：

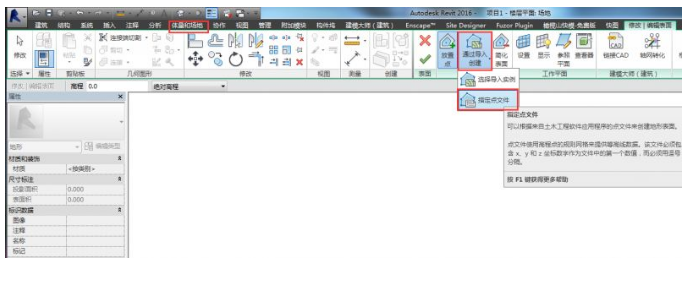

1.点击“通过导入创建”中的“指定点文件”。
2.选择地形数据的文档（revit支持.csv与.txt两种格式）

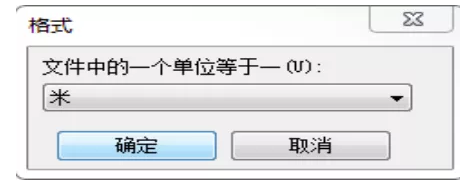

3.选择单位（一般为米），点击确定即可。
最后点击“
”完成即可。

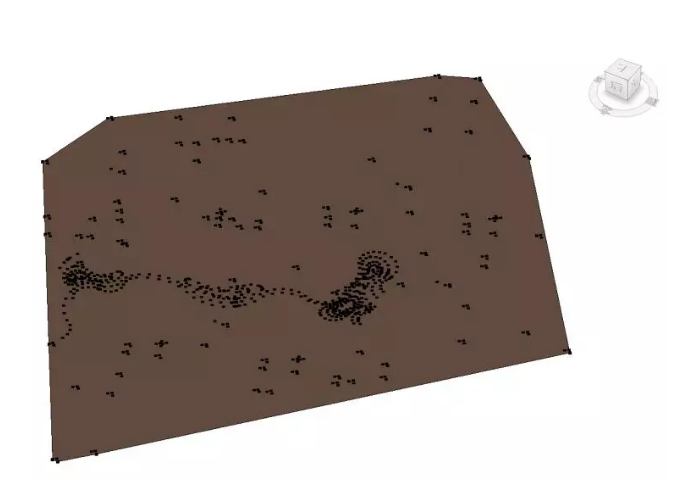

3.导入竖向平面图纸创建地形表面
步骤：

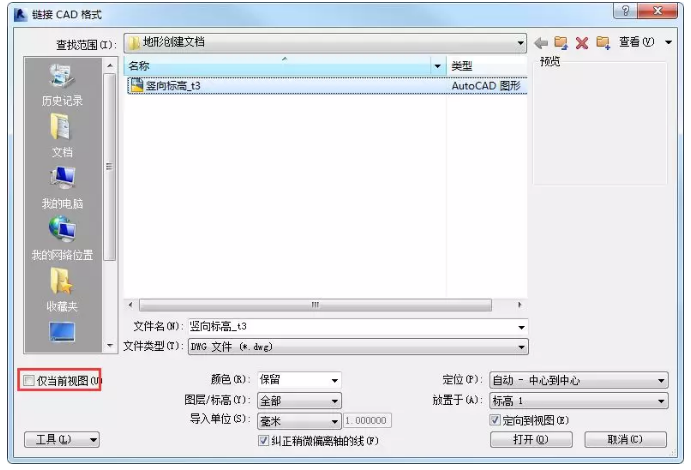

1.先将需要的CAD竖向图纸链接到模型中(注意不要勾选“仅当前视图”)。
2.点击“通过导入创建”中的“选择导入实例”。

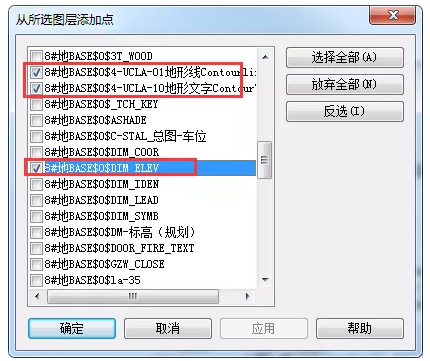

3.点击选择链接的图纸，选择高程点以及等高线所在的图层即可。

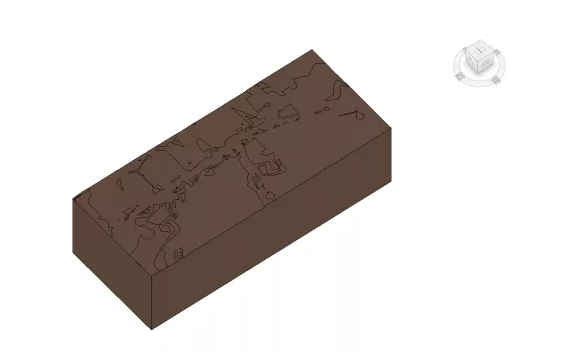

4.依据前面步骤中定义地形的材质，修改地形的高程即可。
二.其他方法创建地形
1.SkethUp快速处理地形
2.Lumion快速处理地形
3.基于GoogleEarth在revit中创建地形
4.使用SiteDesigner创建地形
5.Civil3D中创建地形
