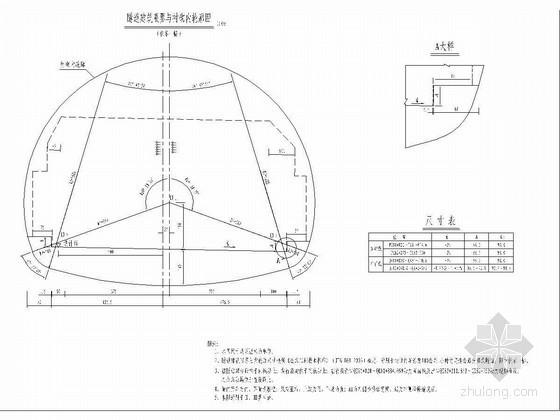

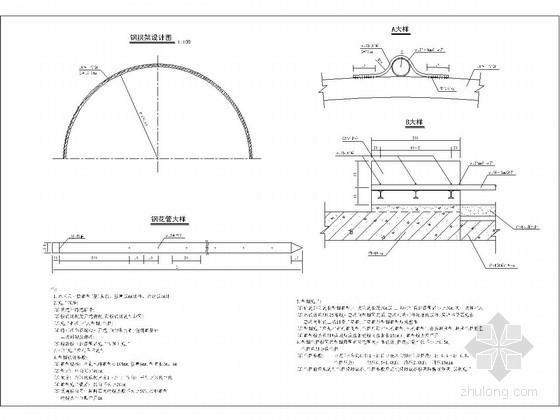

本文主要介绍了一种优化CAD绘制隧道斜交拱架图的方法。隧道斜交拱架图是建筑设计中重要的一部分，它主要用于描述隧道斜交部分的结构形式和拱架的布置。传统的CAD绘制方法存在着效率低、精度不高等问题，因此有必要研究一种更加高效和精确的绘制方法。
1. 建立合适的绘图模板
首先，我们需要在CAD软件中建立一个合适的绘图模板。绘图模板应该包括常用的图纸布局、图层设置等元素。可以根据实际需要，设置好标注文字的样式、尺寸标注的样式、线型的设置等。这样一来，每次绘制隧道斜交拱架图的时候，只需要打开预先建立好的模板，就可以省去很多重复性的工作。
2. 使用块参照
在绘制隧道斜交拱架图时，往往需要反复使用一些标准图块。为了提高效率，我们可以将这些标准图块保存为块参照，并在需要的地方进行引用。块参照的使用可以大大减少绘图时间，同时也方便修改和更新。
3. 利用动态块
隧道斜交拱架图中，拱架的形式和尺寸往往是变化的。为了更好地展示拱架的变化和灵活性，我们可以使用CAD软件中的动态块功能。通过设置参数和动作，可以实现拱架形式和尺寸的自由调整。这样一来，不仅可以提高绘图效率，还能够减少错误和修改的次数。
4. 使用CAD插件
为了进一步提高绘图的效率和精度，可以选择安装一些专门为CAD设计的插件。这些插件可以提供一些自动化的绘图功能，如自动布局、自动尺寸标注等。通过使用这些插件，可以大大简化绘图的流程，减少人为的错误。
5. 绘图过程中的注意事项
在绘制隧道斜交拱架图的过程中，还需要注意一些绘图的基本原则。首先，要保持绘图的规范和标准，保证绘图的精确度。其次，在绘图过程中，要保持良好的习惯，如合理使用图层、命名图层等。最后，要注意绘图的审查和修改，及时发现并纠正错误。
通过以上的方法和注意事项，可以有效地优化CAD绘制隧道斜交拱架图的过程。这不仅可以提高绘图效率，减少绘图时间，还能够保证绘图的精度和质量。在实际的工程设计中，我们可以根据具体情况选择合适的方法，并结合实际需求进行优化。
