此次在Revit中创建场地地形，有以下两种方法：

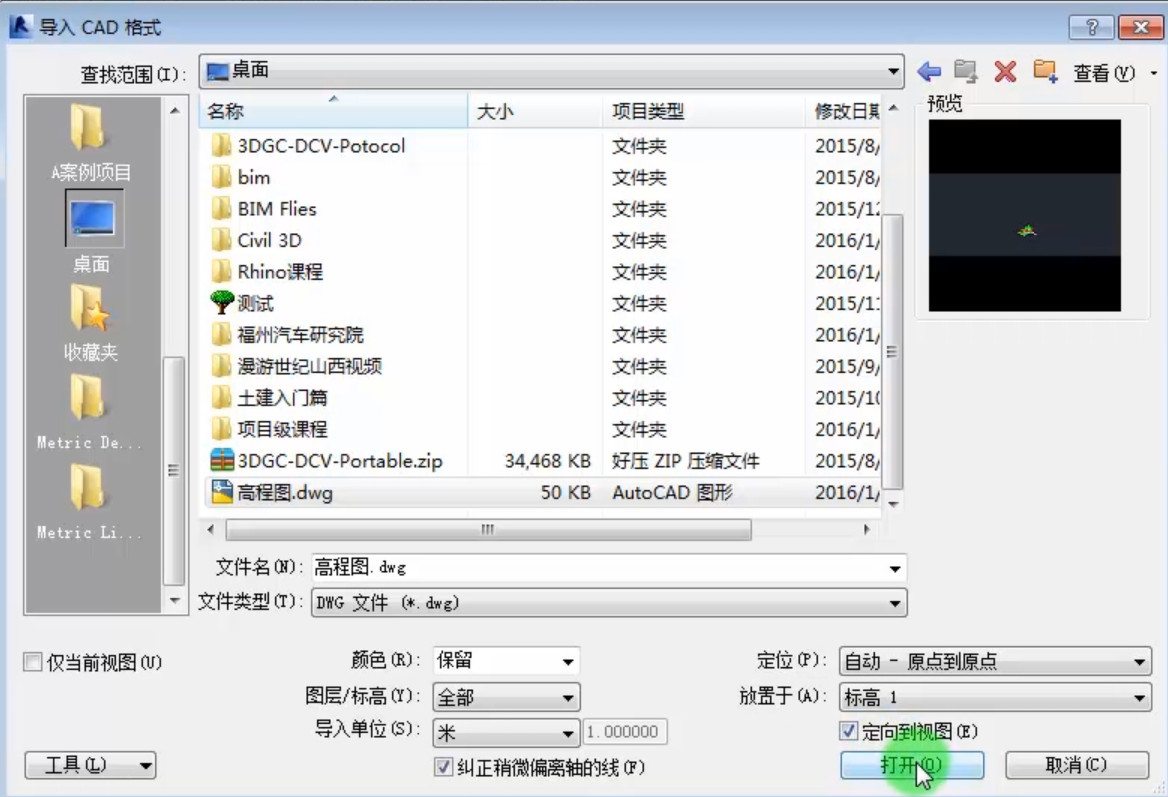

（1）方法一：单击“插入”选项卡中的“导入CAD”，弹出“导入CAD格式”对话框，“浏览”选择“高程图.dwg”，“导入单位”修改为米，“定位（P）”改为“自动-原点到原点”，单击“打开”。见图所示：

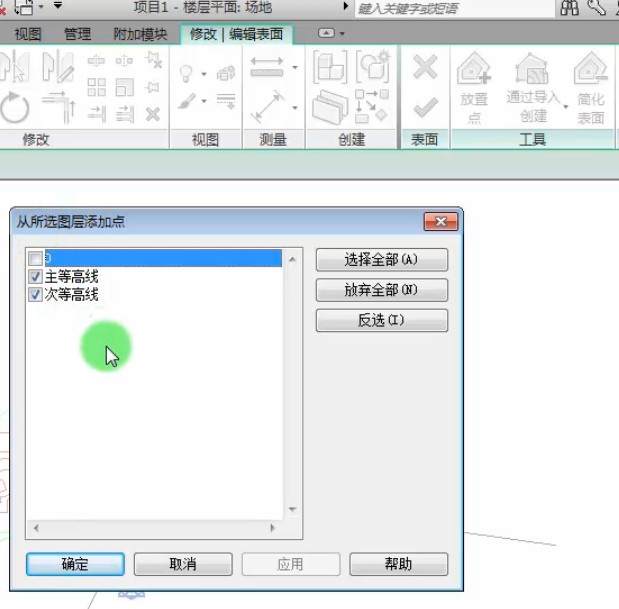

在“体量和场地”选项卡中选择“地形表面”，在工具栏当中选择“通过导入创建”，在“从所选图层添加点”对话框中勾选“主等高线与次等高线”，单击“确定”，如图所示：

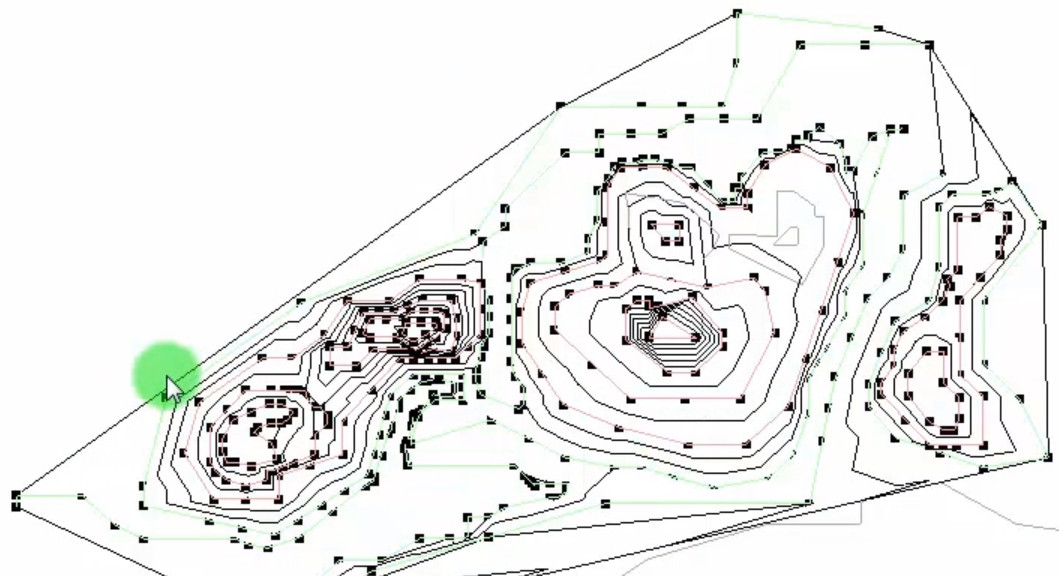

在场地平面图中将自动生成“放置点”如图所示：

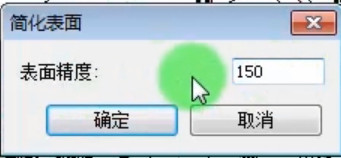

在单击“简化表面”，在“简化精度”对话框中的“表面精度”设置150，单击“确定”，如图2.4-6所示：

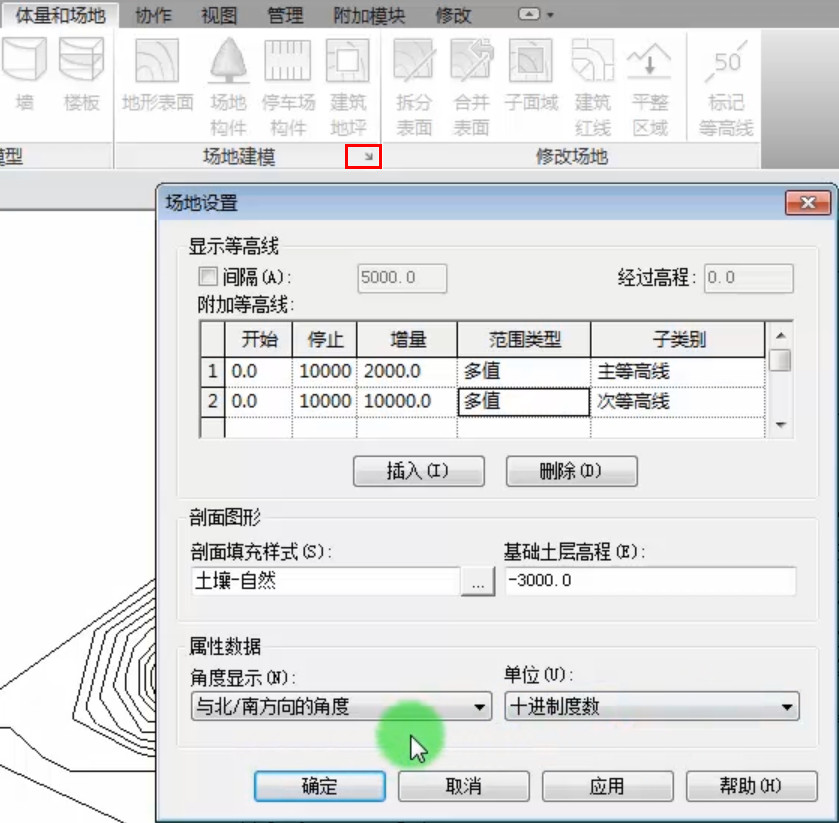

切换到三维视图，在三维视图中框选全部，按“Tab”键把导入CAD底图删除，在切换到场地，单击“体量和场地”，在单击“场地建模”面板中的“斜标头”，在弹出的“场地设置”对话框中的取消勾选“间隔”，在“附加等高线”栏中单击“插入”二行，选择第一行，修改其“范围类型”为“多值”，在输入“停止”值为100000，“增量”值为2000，然后单击“子类别”下拉键，选择“主等高线”，在选择第二行，输入“停止”值为100000，“增量”值为10000，“范围类型”修改为多值，在按“确定”按钮。如图所示：

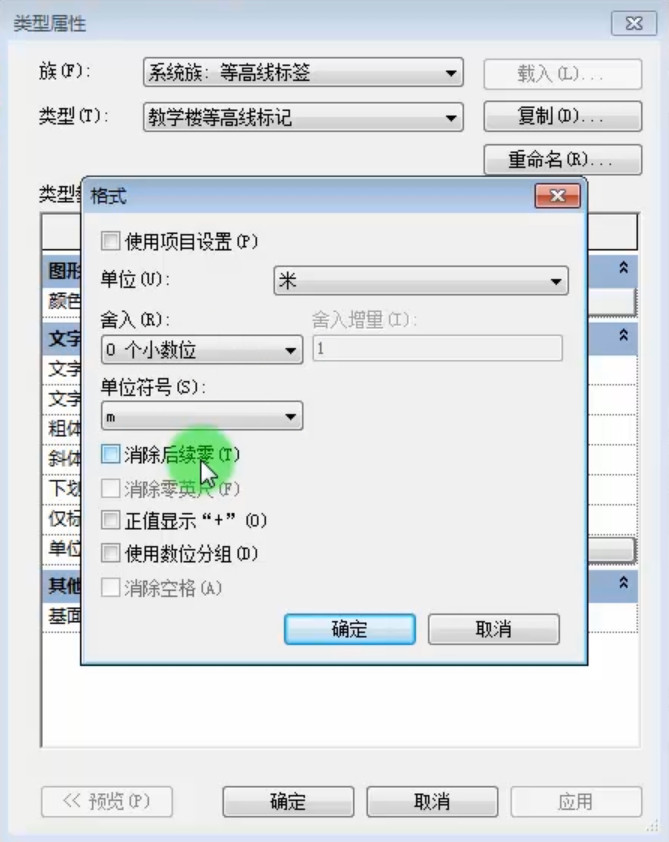

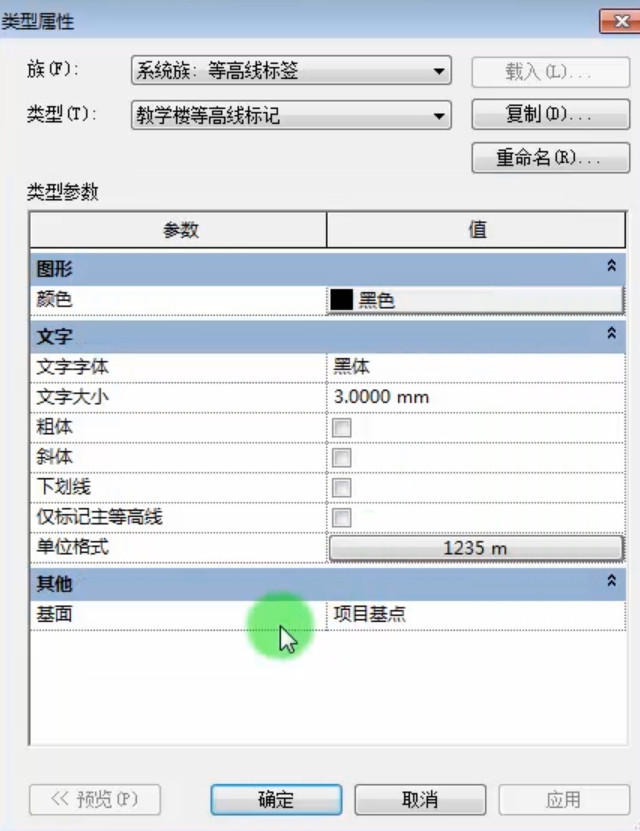

单击“体量和场地”选项卡，选择 “修改场地”面板中的“标记等高线”，在单击“属性栏”中的“编辑类型”，在“类型属性”对话框中，点击复制，在“名称”对话框中重新命名为“教学楼等高线标记”，单击“确定”，在“文字字体”单击下拉列表，选择“黑体”，“文字大小”修改为“3mm”，然后在单击“单位格式：1235【mm】默认”，在“格式”对话框中取消勾选“使用项目设置”，如图所示：
并将“单位”修改为“米”，“单位符号”选择“m”，单击“确定”，在单击“确定”，如图所示：

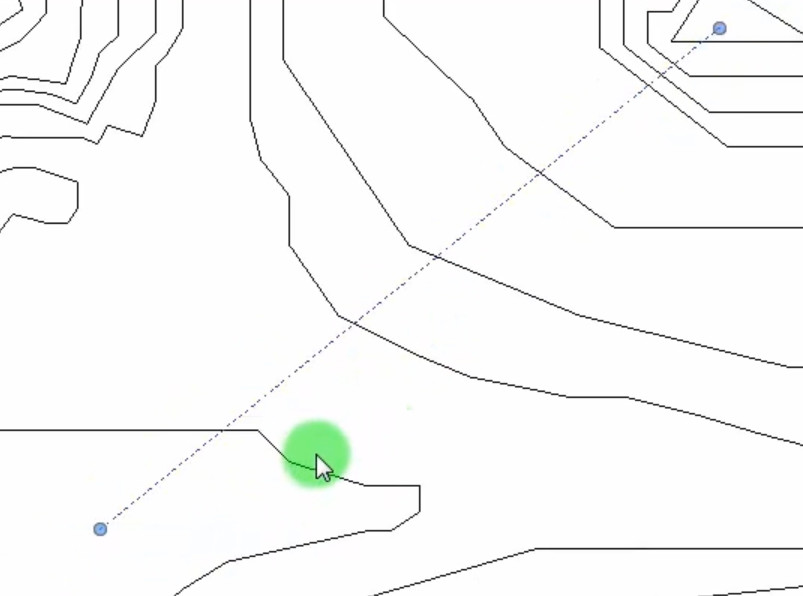

在场地平面图中标记等高线，如图所示：

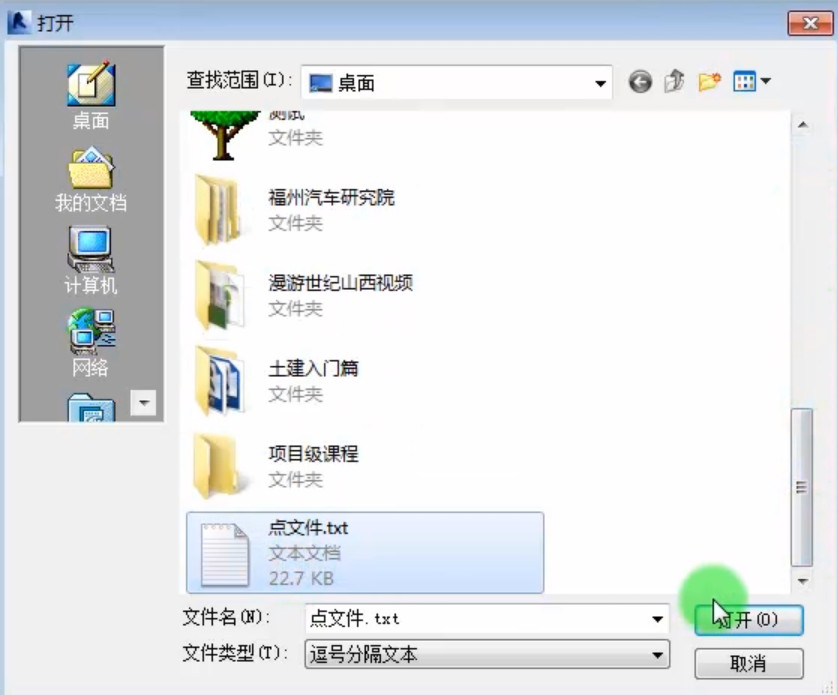

（2）方法二：根据上述方法，单击“场地和体量”选项卡中的“地形表面”，在“工具栏”中，单击“通过导入创建”下拉列表，选择“指定点文件”，在“打开”对话框，“浏览”选择“点文件”，将“文件类型”改为“逗号分隔文本”，如图所示：

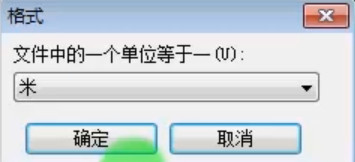

单击“打开”，在“格式”对话框中显示“文件中的一个单位等于一（U）：米”，单击“确定”，见图所示：

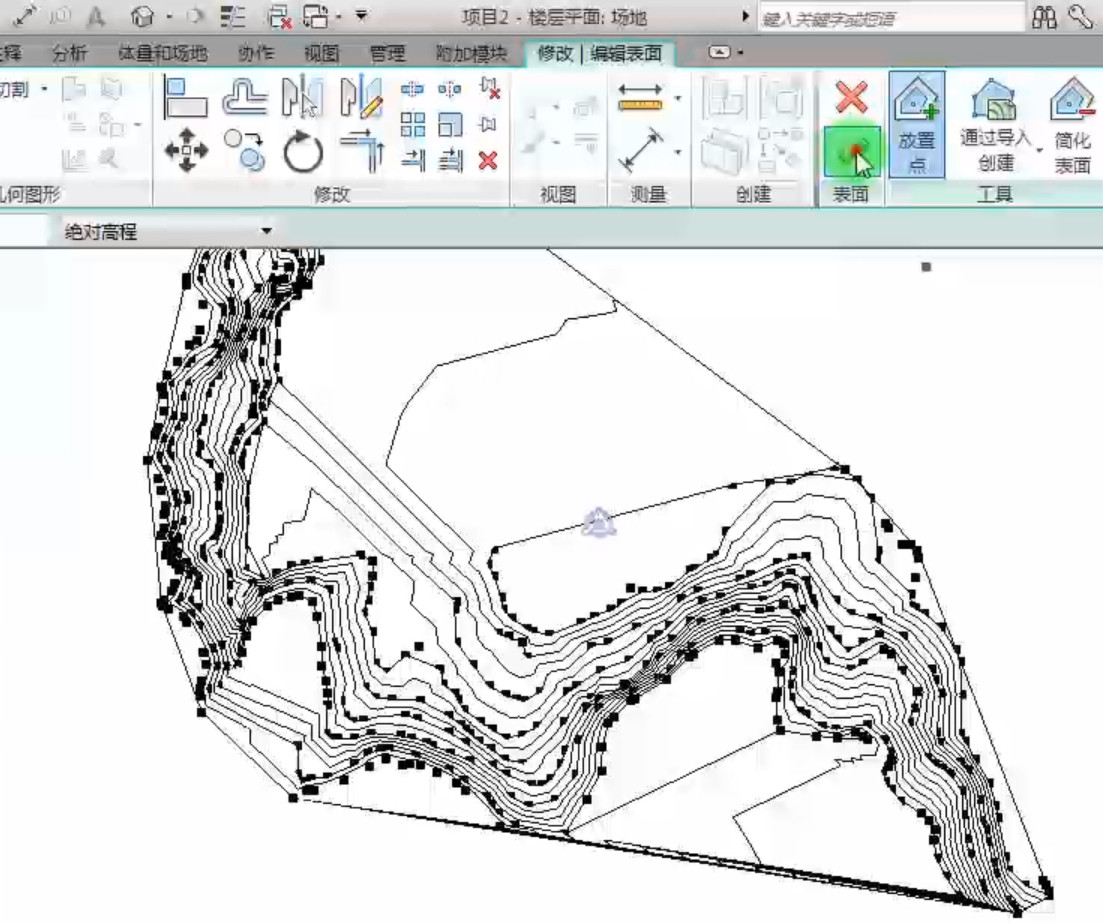

在单击“简化表面”，在“表面对话框”中修改“表面精度”为“200”单击“确定”，在单击“表面：”
，如图所示：
