对于revit软件使用经常会碰到很多问题，有时候技巧不熟练可能会走很多弯路，造成了时间的浪费。我们会一直为大家分享一些revit操作方面的小技巧，希望可以帮助到大家。

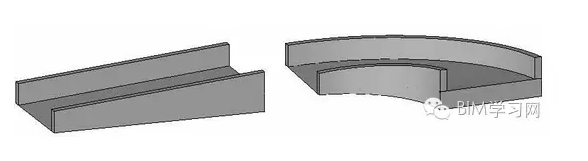

在做工程设计时，经常会碰到下面的坡道，那么坡道该如何创建呢？其实创建这种坡道，关键在于自动绘制左右两侧的扶手。
1.新建扶手轮廓：从revit项目浏览器中的“族”中找到“轮廓”-“M_矩形扶手”族：默认扶手类型为“50x50mm”。选择“M_矩形扶手”，右键选“新建类型”，命名为200x600。如下图。
选择“200x600”，右键选“属性”，设置扶手的高度为600，宽度为200。确定。

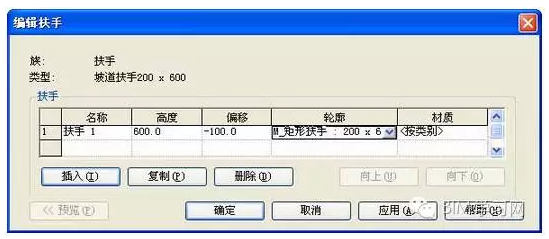

2.新建扶手类型：从Revit项目浏览器中的“族”中找到“扶手”，选择下面的任意一个类型，如“900mm”，右键选“属性”。在图元属性对话框中点“复制”，命名为“坡道扶手200x600”确定。点“扶手结构”后的“编辑”按钮，按下图设置(偏移-100为扶手宽度的一半，高度600为扶手高度)。确定关闭所有对话框。

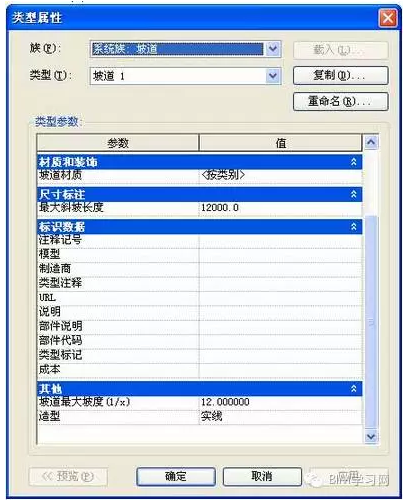

3.绘制坡道：“建模”-“坡道”命令，点左侧的“坡道属性”，在“类型属性”中设置坡度值，及造型为“实线”。如下图。

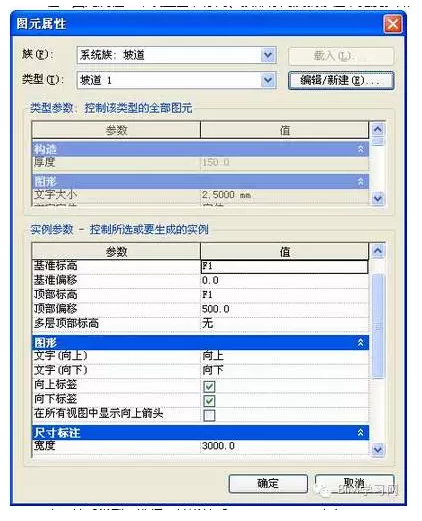

4.在“图元属性”中设置基准标高、顶部标高及偏移值，宽度。如下图。确定。
5.点“扶手类型”选择“坡道扶手200x600”，确定。
6.用“梯段”命令，捕捉两点绘制直坡道。完成绘制后即可。
(系统提示：栏杆不能创建。“要的就是这个，只要扶手不要栏杆，哈哈”)。
7.三维中两侧的线：用“线处理”命令变为“不可见线”!
这样一个坡道就绘制好了！
