文章来源：柏慕进业

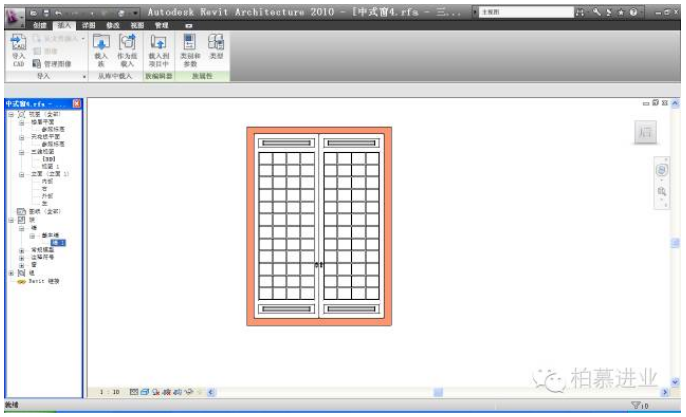

    1）打开任意窗族，此处我们以中式窗为例进行介绍，打开一个需要的窗族，在族界面的项目浏览器下，找到“族”-“墙”-“基本墙”-“墙1”，右键选择“复制”如图1；

    图1

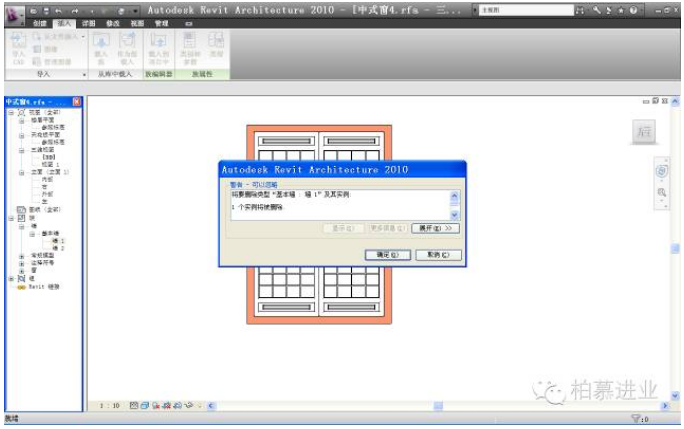

    2）删除墙1，此时会弹出如图-3所示的对话框，我们单击确定忽略它。如图2

    图2

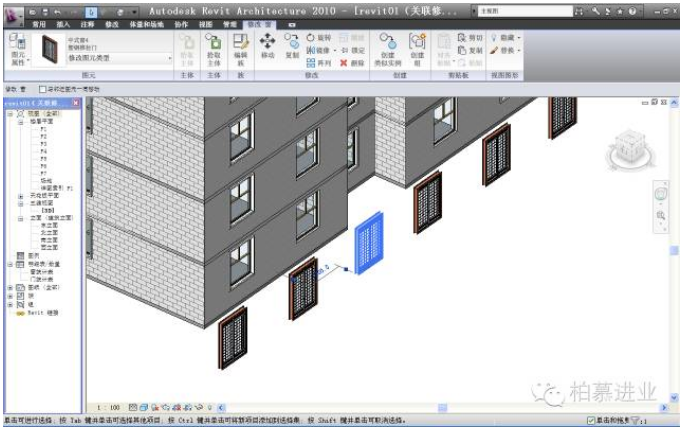

    3）然后将其载入到项目中，此时的窗便可以脱离主体随意放置了，如图3；

    图3

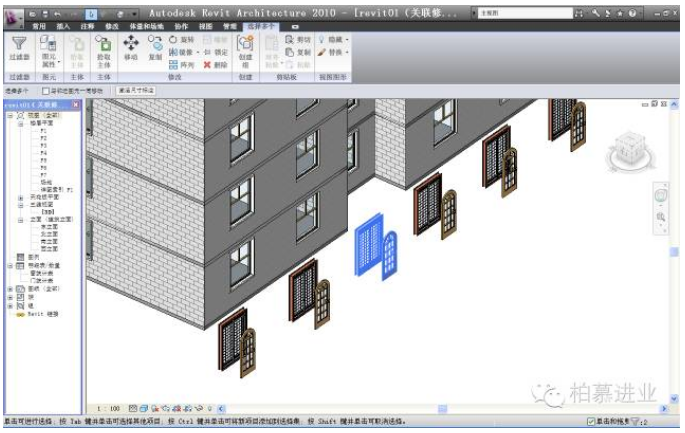

    4）同理我们还可以通过类似操作将门也脱离主体图元放置如图4；

    图4

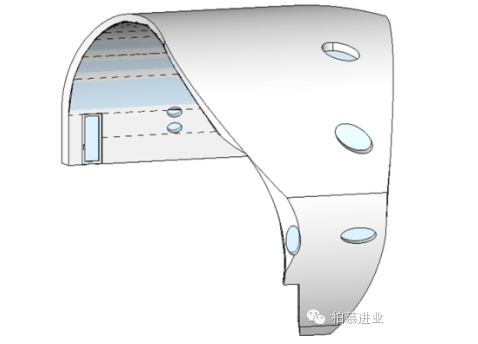

    5）完成如图所示的屋顶，根据以上操作我们可以得到可以脱离主体图元放置的门，在屋顶上开出门的洞口，将门放置如图5.

    图5
