1)首先创建一个新的净高检查的楼成平面图，我们通过“复制视图：复制”的方式创建，并将其重命名为“净高检查+楼层”，如图1所示。
图1

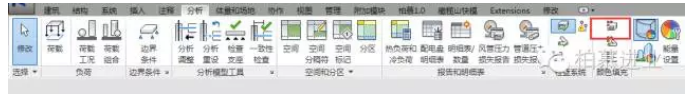

2)然后在“分析”选项卡中选择“风管图例”，如图2所示。
图2

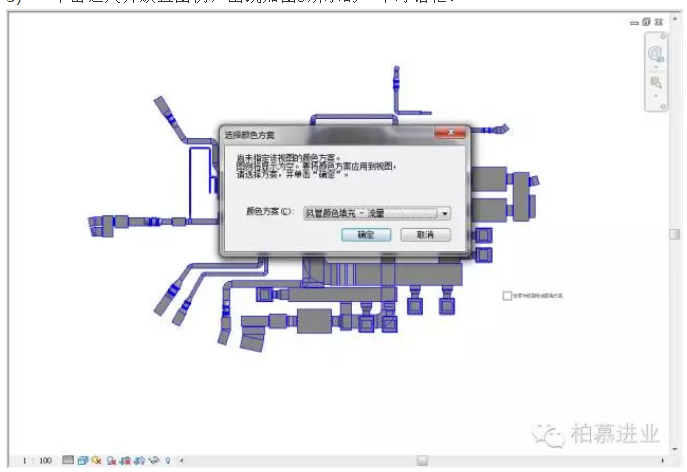

3)单击进入并放置图例，出现如图3所示的一个对话框。
图3

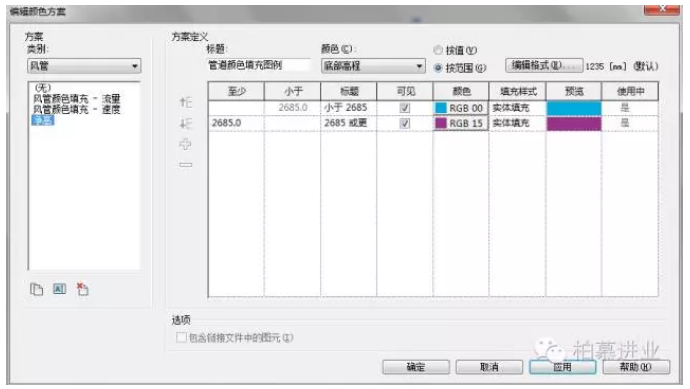

单击确定，选中图例后单击功能区中的“编辑方案”，复制一个颜色方案，重命名为“净高检查”，并按图4所示设置：
图4

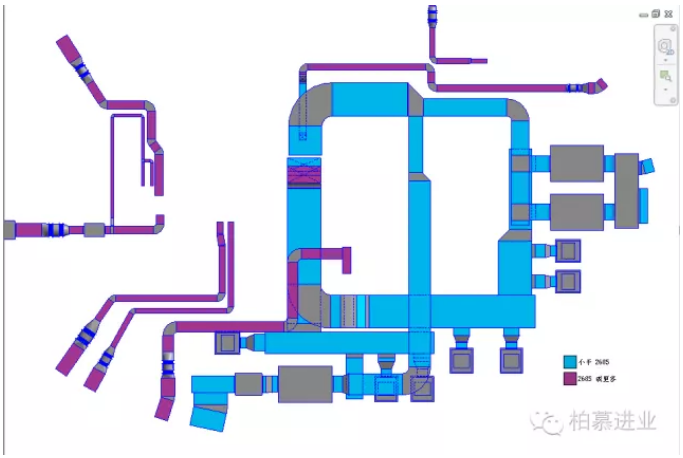

4)至少一项中填写项目要求的最低净高。单击确定后风管的填充颜色就按照图例设置的改变，如图5所示：
图5
本例中满足净高要求的风管显示为紫红色，不满足的显示为蓝色。
