当总管和支管高差较小时，需要画倾斜45°的上开（或下开）三通，如图1所示，如何画？
图1
1)先在总管上画垂直上开三通，在3D视图中“临时隔离”总管、三通和支管，如图2所示。
图2

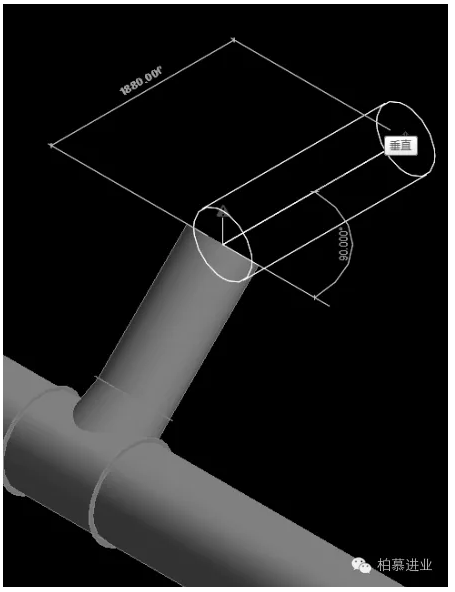

2)切换视图使总管垂直视图（为了看起来更清晰，调成“线框模式”），如图3所示。
图3

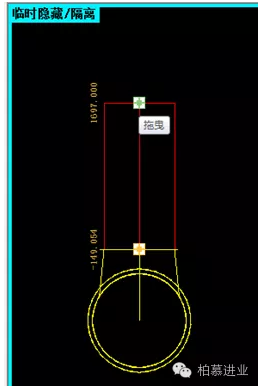

3)选中支管末端的“拖拽点”，如图4所示。
图4

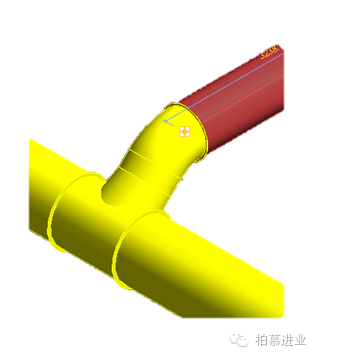

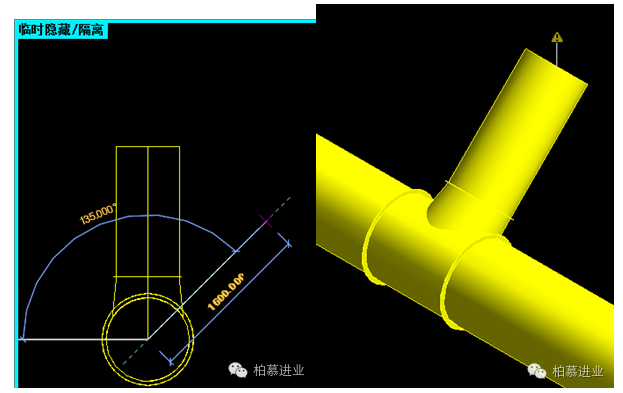

4)“拖拽”到“135°”，然后松开，就画出了倾斜45°的上开三通（下开三通方法类似）如图5所示。
图5
5)然后在3D或平面视图中画水平支管3D如图6所示、平面图7所示。
图6
图7

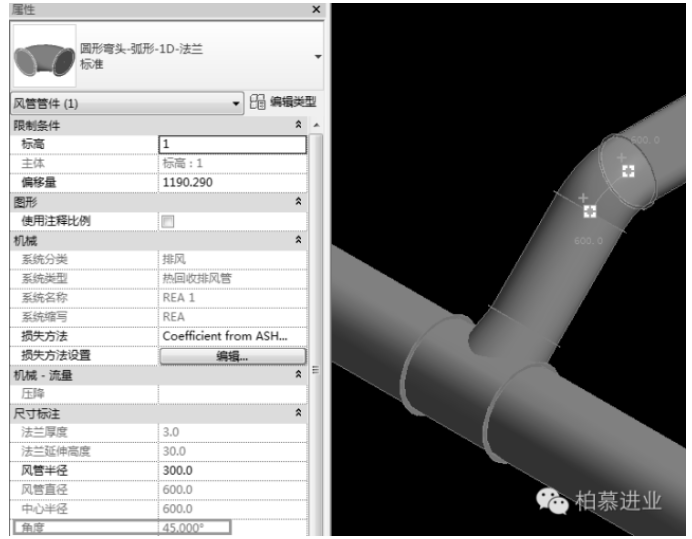

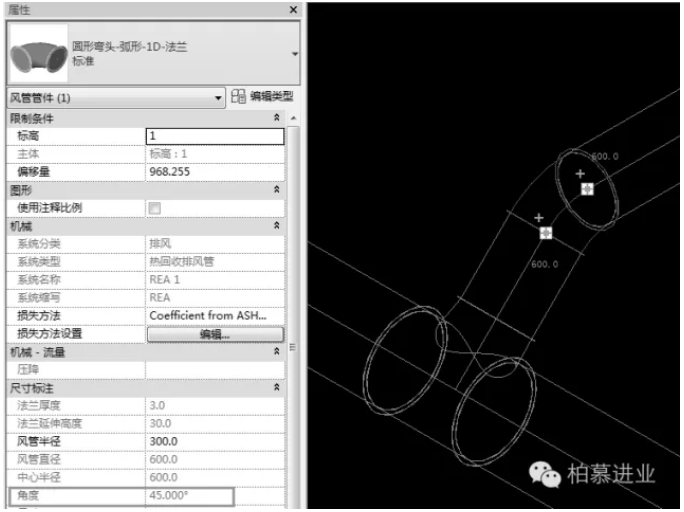

6)画好之后，就能实现图8、图9所示效果，在属性中可以看出弯头的角度是45°。
图8
图9
7)然后调整支管标高到设计值，如图10所示。
图10
