在平面视图中，当将视图详细程度设置为“中等”或“精细”时，连接的混凝土结构框架图元显示不规则或几何图形的某些部分消失。
问题：视图范围的剖切平面与混凝土框架图元的几何图形相交。 通常，形状不规则的混凝土梁以所有三种详细程度显示完整几何图形。但是，当混凝土框架图元连接时，就会变为可剖切且易于查看剖切平面。
对于此行为的基本示例，请考虑带壁架的模板托梁。以下托梁轮廓上的绿色虚线表示检测到的视图剖切平面。

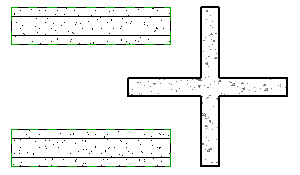

指定详细程度时，单个和连接的框架图元之间的不同行为会更明显。
| 详细程度: 粗略 | 详细程度: 中等或精细 |
 |  |
在“中等”和“精细”详细程度中，未连接的梁将保持不剖切，而连接的梁按视图范围的剖切平面剖切。
解决方案：调整视图范围设置以包含整个图元。 在某些情况下可能需要使用过滤器，隐藏或隔离图元以获得所需视图。
