现象：模型表面显示出不均匀的着色、模糊的图形、三角图形或其他图形。 在进行动态观察或缩放视图时，表面出现闪烁。

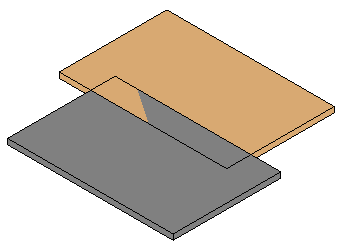

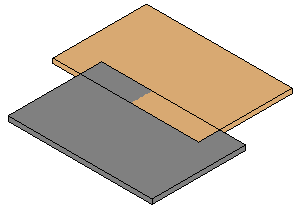

例如，在这些楼层重叠的地方，当您放大和缩小视图时，颜色会发生改变。
您可能会在以下情况中遇到这些效果：
当有图案或有色表面发生重叠时
当面的颜色不同时，例如在视觉样式为“着色”、“真实”或“一致的颜色”的视图中
当在视觉样式为“隐藏线”的视图中选择图元时
当两个楼板或两面墙建模在彼此的顶部时
当墙和楼板共享一个面时
模型表面闪烁最有可能出现在动态观察时，或在对视觉样式为“着色”、“真实”或“一致的颜色”的视图进行缩放时。
问题：当同一平面中建模的两个表面（即共面表面）具有不同的颜色或图案时，会发生此问题。 软件无法确定将哪个表面绘制在顶层，因此它会同时绘制两个表面，从而导致生成不需要的图形杂点。
解决方案：尝试下列操作之一：
使用“连接几何图形”工具将几何图形合并为一个图元。
调整楼板草图，使边与墙不共面。
调整墙几何图形，使墙不共面。 例如，如果两个平面发生重叠，就让它们彼此之间偏移一点点。
