本文将介绍如何在CAD软件中绘制直线并保持其直线形状。绘制直线是CAD软件中最基本和常见的操作之一。在CAD中,直线是由两个端点确定的一条连接两点的线段。然而,由于CAD软件的灵活性,绘制直线时往往会遇到一些问题,例如线段可能会弯曲或不直,而不能满足设计要求。

如何绘制CAD直线,使其保持直线形状 - BIM,Reivt中文网

使用正确的绘图工具

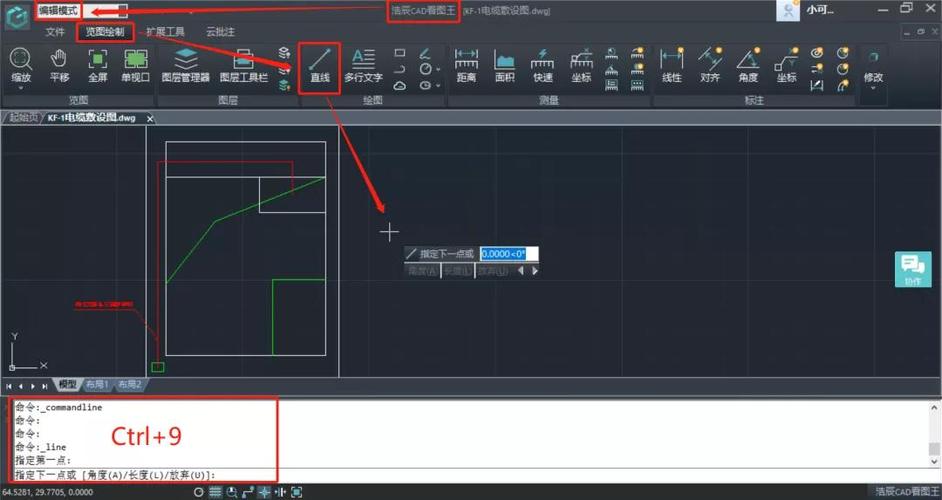

首先,确保选择正确的绘图工具来绘制直线。在大多数CAD软件中,直线工具通常是主工具栏中的一个基本图形图标。选择直线工具后,你可以点击鼠标左键来绘制直线的起始点。然后,移动鼠标来确定直线的末端点。点击鼠标左键完成直线的绘制。

如何绘制CAD直线,使其保持直线形状 - BIM,Reivt中文网

使用辅助对齐工具

当你绘制直线时,CAD软件通常会提供一些辅助工具来帮助你确保直线保持直线形状。一个常用的辅助工具是对齐工具。在绘制直线的过程中,你可以使用对齐工具来将直线对齐到其他图形或参考点。例如,你可以选择一个已经绘制好的直线作为对齐参考,以确保你绘制的直线与之平行或垂直。

使用约束工具

另一个有用的工具是约束工具。在CAD软件中,约束可以确保绘制的直线保持特定的形状或长度。一般来说,约束是通过选择直线的端点、中点、端点之间的距离或角度来实现的。通过添加约束,你可以保持直线的直线形状,使其满足设计要求。

使用捕捉工具

有时候,绘制直线时会遇到一些小问题,例如直线可能会稍微偏离预期的路径。为了解决这个问题,CAD软件通常提供捕捉工具。捕捉工具可以帮助你将鼠标指针精确地定位到特定的位置,例如端点、中点、交点等。通过使用捕捉工具,你可以更加准确地绘制直线,使其保持直线形状。

避免过多的控制点

当绘制直线时,应尽量避免使用过多的控制点。过多的控制点可能会导致直线形状不直,而变得曲线或折线。相反,尽量使用最少的控制点来定义直线的形状。这样可以更好地控制直线的形状,使其保持直线形状。

使用平滑工具

如果绘制的直线看起来不够直,CAD软件通常提供平滑工具来使其看起来更加平滑。平滑工具可以通过调整直线的节点或控制点来改变直线的形状。通过使用平滑工具,你可以调整直线的形状,使其看起来更加直线并满足设计要求。

使用精确输入

最后,使用精确输入可以帮助你绘制直线并保持其直线形状。CAD软件通常允许你通过键盘输入精确的坐标、距离和角度值。通过使用精确输入,你可以更加准确地绘制直线,使其保持直线形状。

绘制CAD直线并保持直线形状是CAD设计过程中的基本操作。通过正确使用绘图工具、辅助对齐工具、约束工具和捕捉工具,以及避免过多的控制点,使用平滑工具和精确输入,你可以绘制出直线并确保其保持直线形状,从而满足设计要求。
