当我们用autocad打开dwg文件时,提示软件版本太低而给你图纸的人又没告诉你是用哪个版本创建的dwg文件的时候怎么办?

1、第一种解决办法:下载最新的AutoCAD版本,问题肯定能解决,因为CAD软件是可以向下兼容的,高版本可以打开低版本创建的dwg文件,但低版本软件无法打开高版本软件创建的dwg图形文件。

2、通过dwg得到创建图形软件的版本:

方法:

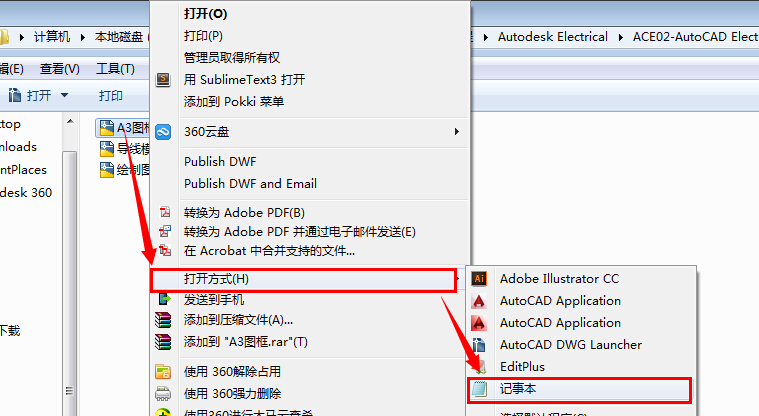

1、右键dwg文件选择打开方式为记事本

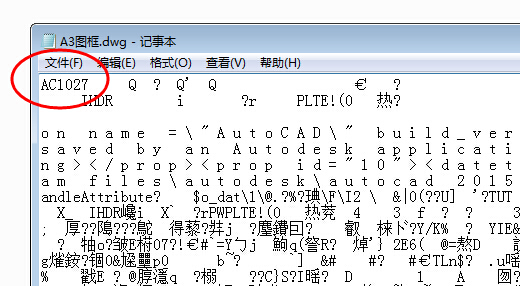

2、查看最开头代码:获得类似“AC1009”这样的代码


3、和下表进行比对就可以得知是那个版本软件创建的dwg图形

Version

Internal version

AutoCAD versions

DWG R1.0

MC0.0

AutoCAD Release 1.0

DWG R1.2

AC1.2

AutoCAD Release 1.2

DWG R1.40

AC1.40

AutoCAD Release 1.40

DWG R2.05

AC1.50

AutoCAD Release 2.05

DWG R2.10

AC2.10

AutoCAD Release 2.10

DWG R2.21

AC2.21

AutoCAD Release 2.21

DWG R2.22

AC1001, AC2.22

AutoCAD Release 2.22

DWG R2.50

AC1002

AutoCAD Release 2.50

DWG R2.60

AC1003

AutoCAD Release 2.60

DWG R9

AC1004

AutoCAD Release 9

DWG R10

AC1006

AutoCAD Release 10

DWG R11/12

AC1009

AutoCAD Release 11, AutoCAD Release 12

DWG R13

AC1012

AutoCAD Release 13

DWG R14

AC1014

AutoCAD Release 14

DWG 2000

AC1015

AutoCAD 2000, AutoCAD 2000i, AutoCAD 2002

DWG 2004

AC1018

AutoCAD 2004, AutoCAD 2005, AutoCAD 2006

DWG 2007

AC1021

AutoCAD 2007, AutoCAD 2008, AutoCAD 2009

DWG 2010

AC1024

AutoCAD 2010, AutoCAD 2011, AutoCAD 2012

DWG 2013

AC1027

AutoCAD 2013

注意事项:
1、用记事本查看的时候别去修改任何代码,更别保存,否则可能造成文件损坏造成未知的错误!
2、AutoCAD 的dwg图形版本为3年1个版本,所以不要惊讶为什么没有2014 2011 ...这些版本!
