在建立模型的时候，前期如果不注意底图与轴网没有对齐，或者建筑给的大轴网中没有局部建筑很好定位轴网需要自己画定位轴网的时候，很容易导致机电模型和土建模型偏移的情况。如果在管线不多且没有不能移动的机械设备时可以通过将底图和机电模型选中一起移动来使机电模型对齐土建模型，但是，在所有机电模型合并之后在发现偏移的情况通过移动命令是没有办法达到对齐的目的的，这个时候就需要一下操作来完成对齐的模型的目的。
1.打开机电模型偏移的文件，具体量出的x、y轴的偏移值，然后·vv—模型类别—场地—测量点和项目基点。
2.确定项目基点和测量点在轴网中的位置。
3.将机电模型和底图全部删除，再把这个Revit文件另存为保存在桌面
4.打开原始文件，选中所有轴网，将轴网按照测量的x、y轴的偏移量移动，使机电模型在轴网的正确位子中。

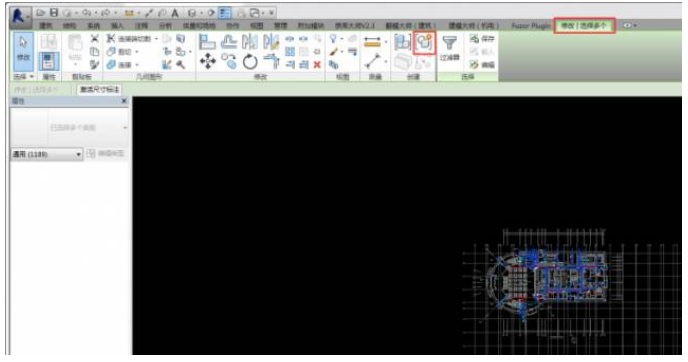

5.锁定轴网，选中所有机电模型，点击修改—创建组—命名。
6.打开另存在桌面的只有轴网的Revit文件，不要关闭处理后的模型，选中处理好的模型组，修改—复制—将复制基准点移到原项目基点和测量点所在轴网的位置。
7.点击只有轴网的模型—修改—粘贴—从剪贴板中粘贴，将鼠标移动到项目基点和测量点所在处，单机粘贴。
8.粘贴后的机电模型就在轴网的正确位置，而且相对于整个项目基点和测量点的位置也没有变化，也就说明现在的机电模型在导入土建模型时也在正确的地方。先验证模型是否在土建模型的正确的地方，验证完之后给复制的机电模型组解组，使之成为一个完整可调的机电模型。
技巧的意义：
在建立模型的时候难免会遇到机电模型和土建模型不匹配的情况，以往通常是通过移动模型来达到调整的目的，但是一旦模型复杂，结构较多是没有办法整体移动，这时这种办法就成为解决问题的一个可实施方案！
-END-
