文章来源：BIM实践

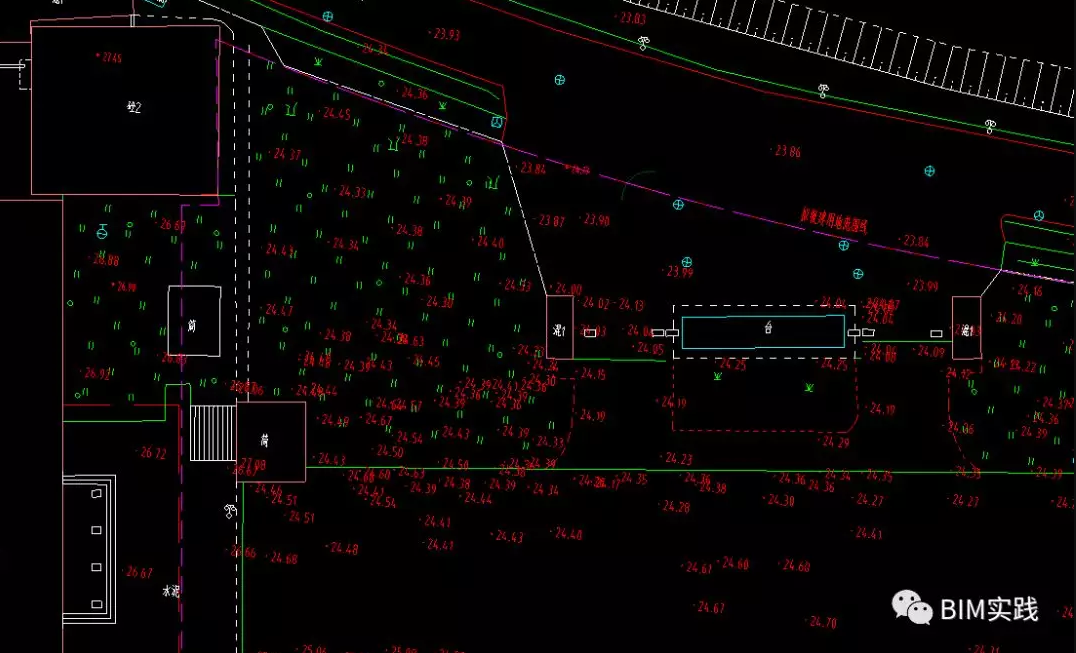

项目开始施工前，施工单位一般会从拿到这样一张原始地形的总平面图，上面会有很多点以及点的高程。
我们知道revit可以通过布置点的方式来生成地形，当然我们可以把这个CAD作为底图链接到revit中，然后对应着一个个的去画点，设置高程，但这样做显然是费时费力的，本文就来介绍一下如何利用这样的CAD图来创建revit地形。
总体思路如下：
1.提取CAD中的高程点的XYZ坐标到excel；
2.将excel转化为csv文件；
3.在revit中通过导入csv文件创建出地形。

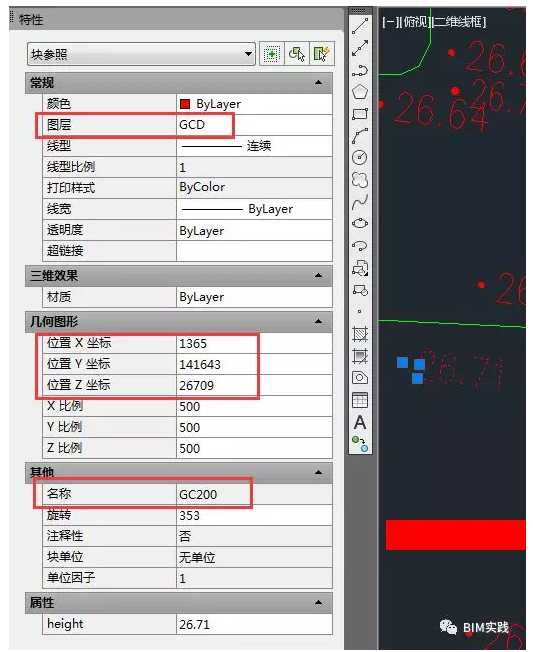

首先打开CAD地形图，选中其中一个高程点，查看其相关的属性。
我们需要做的就是把XYZ坐标值提取出来。

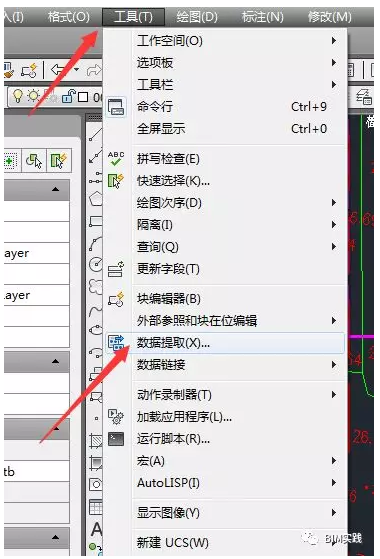

选择：工具——数据提取。

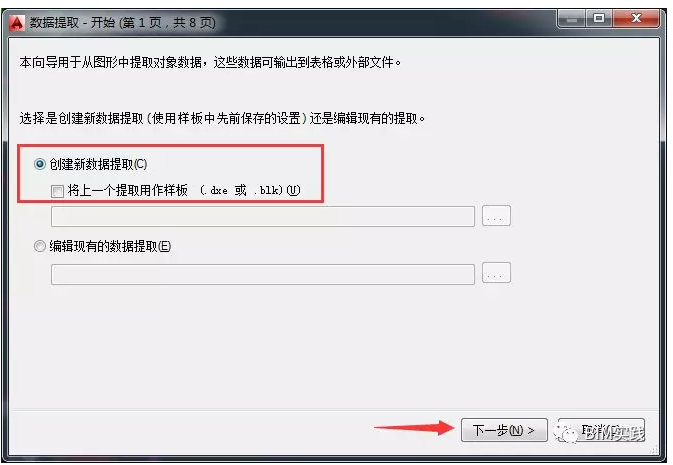

默认选择创建新数据提取，然后点击下一步。

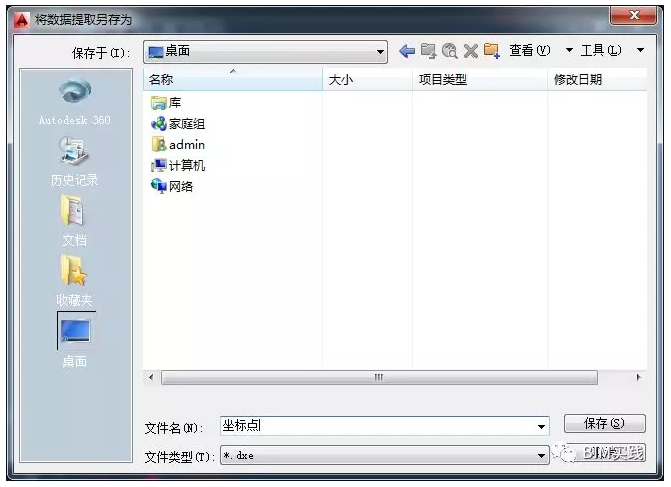

选择一个文件保存的位置并保存，这里会生成一个dxe文件。

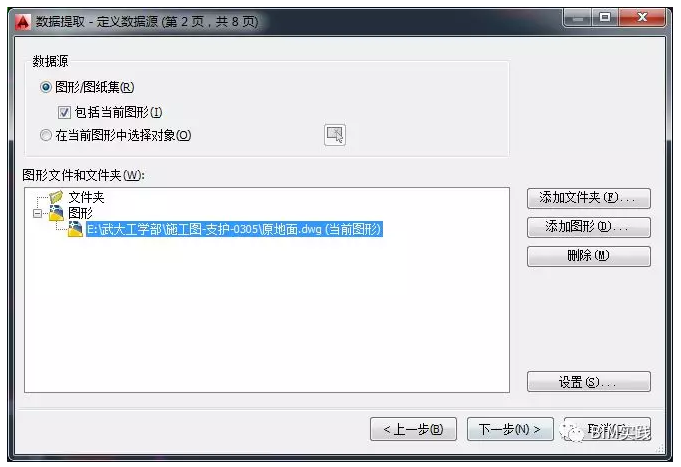

选择当前的文件，点击下一步。

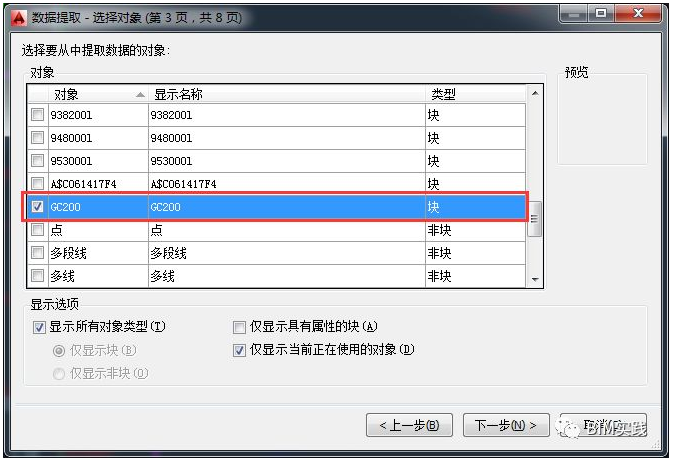

选择我们需要提取的坐标点所对应的对象，然后点击下一步。

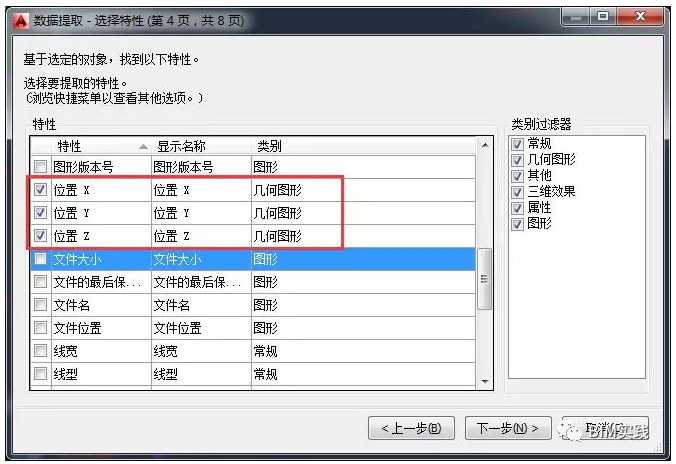

选择我们需要提取的数据，这里我们需要提取的是XYZ的坐标值，然后点击下一步。

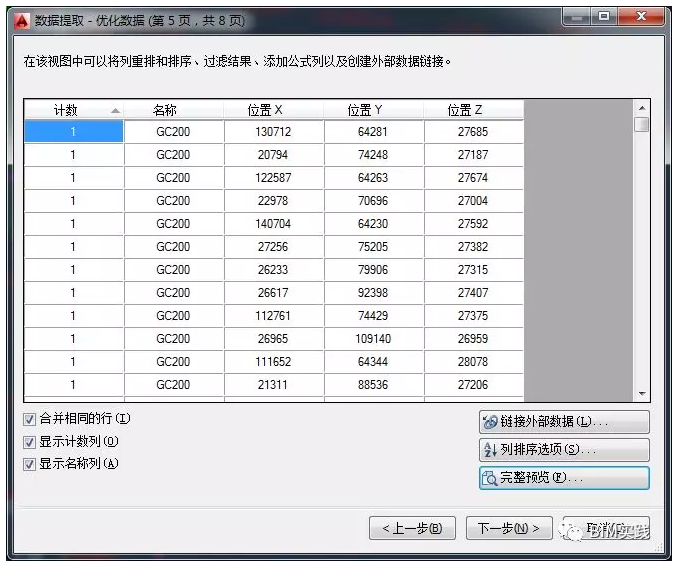

我们可以看到基本上所有的点的坐标值都显示在这样一个列表中了，点击下一步。

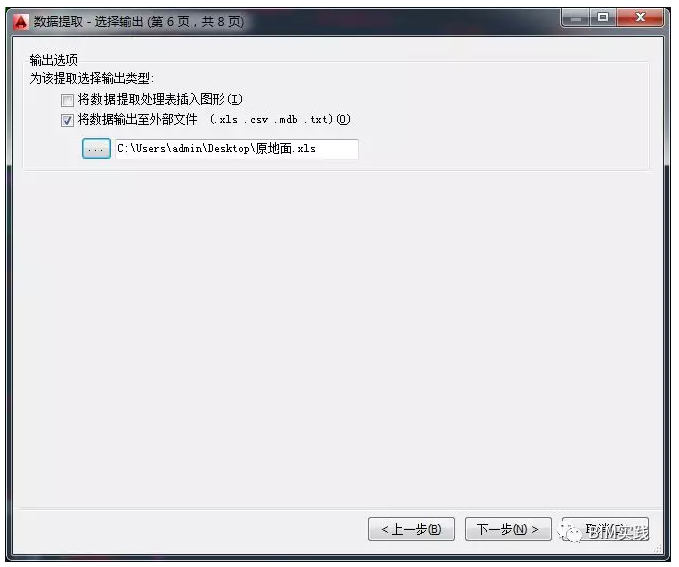

勾选将数据输出至外部文件，这里我们可以创建一个excel表格，点击下一步。

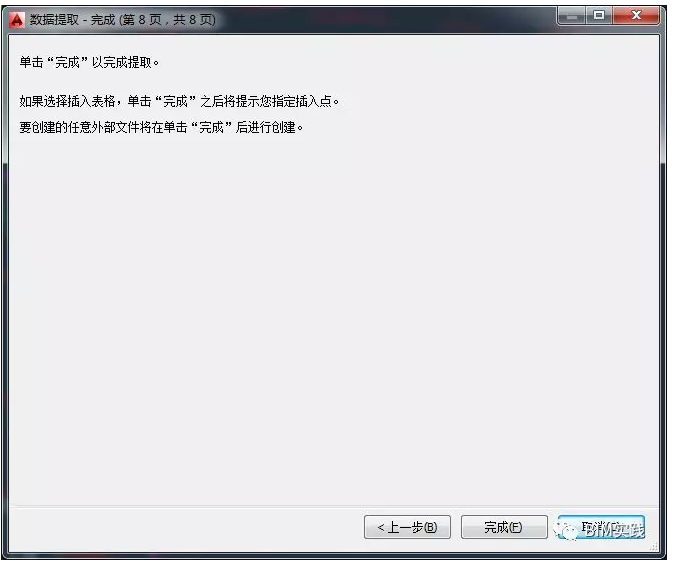

完成。

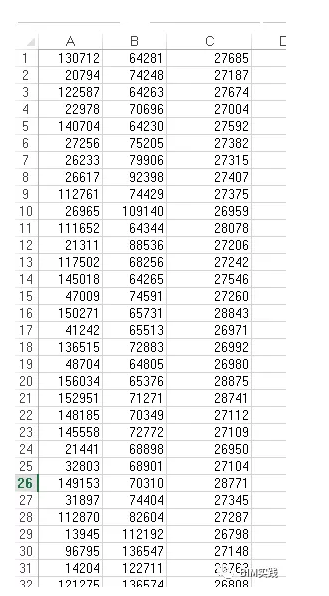

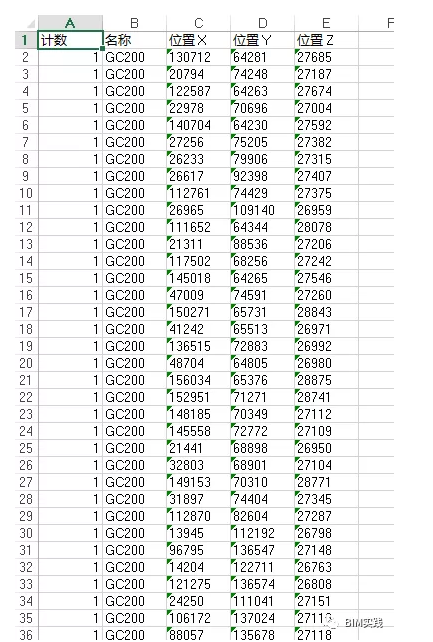

打开我们刚刚创建好的excel看看。
接下来就需要把这个excel文件转化为csv格式的数据文件，在这之前我们需要把表格进行处理，删除无关的数据，仅保留XYZ的坐标值，并且须确保是数值形式的。
然后将文件另存为，选择csv格式即可。

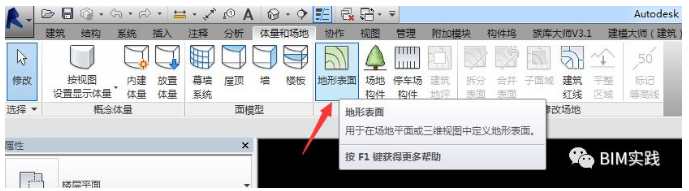

打开revit，选择：体量和场地——地形表面。

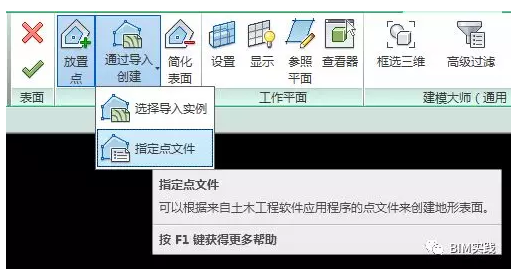

选择：通过导入创建——指定点文件。找到我们保存的csv文件，打开。
要特别注意单位的选择，需要核对CAD中坐标点的单位，以及revit模型中的单位情况。选择完单位之后点击确定。

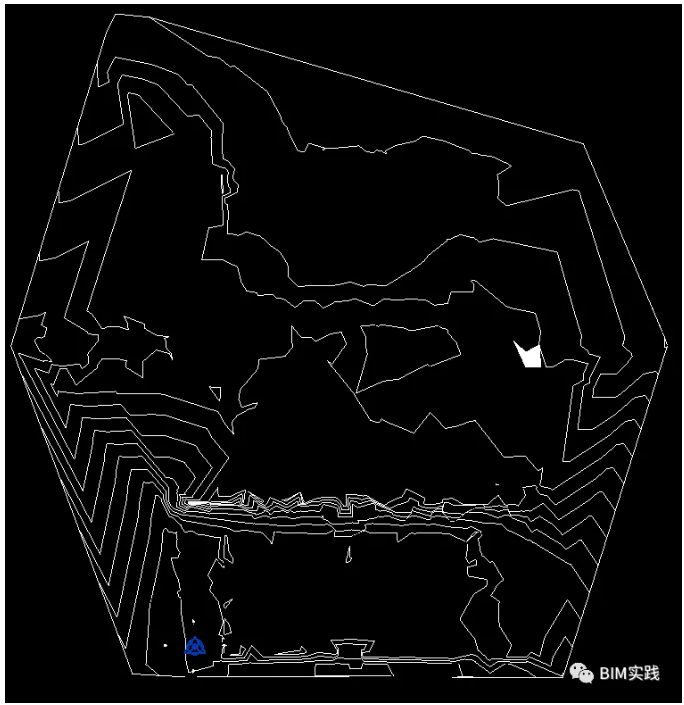

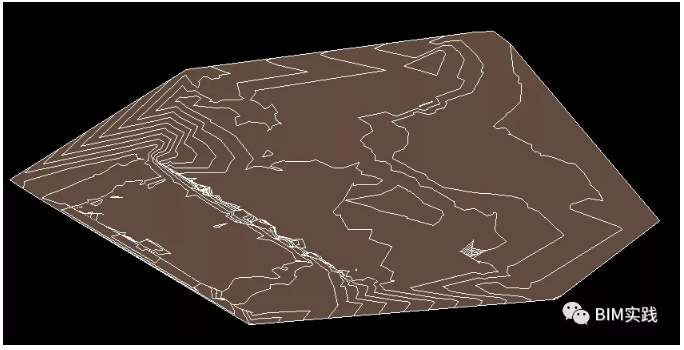

这样就完成了地形的创建。
需要注意的事项：
1.注意CAD图纸原点与revit模型原点的一致性，比如我们在revit中已经定义了项目原点，那么在导出点坐标之前，我们需要对CAD图纸进行移动，以确保CAD图纸的原点与revit的原点一致。
2.通常CAD图纸中给出的高程点，也就是Z坐标值是绝对高程，而我们在revit中建模通常使用的是相对高程，那么就需要我们提前在excel中做一个换算，把绝对高程值转化为相对高程值，然后再导入revit中。
