来源丨益埃毕教育
在revit中重力管的三通或者四通是有方向的，但是自动生成的管件可能方向和实际需求的反向不一致，这个时候就需要翻转管件，但是有些管件上没有翻转的符号，这是我们就可以自己手动给这些管件添加翻转标志，让管件能翻转到我们需要的方向。
1.找到需要添加翻转控件的管件，双击进入族编辑。（如图一）
图一
2.找到视图下的楼层平面子选项卡中的参照平面（如图二）
图二
3.点击创建，控件，然后在选择你需要翻转的方向的控件，我们这里选择双向水平。（如图三）
图三

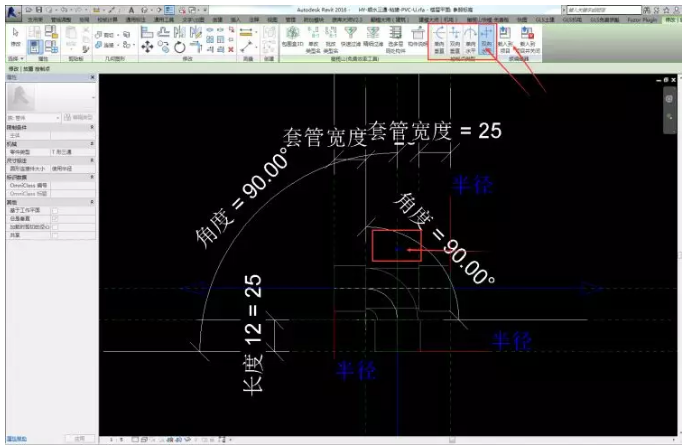

4.在你需要的地方单机一下鼠标就能把控件放到管件上了，然后载入到项目即可在项目中直接使用控件来翻转管件的方向。（如图四）
图四
技巧的意义：
可以再无法翻转管件的时候自行添加控件，节省掉在去寻找管件的时间。
-END-
