软管可用于高层建筑物排水通风、供热等管道系统,但现在生活中的的应用也比较常见了。软管的作用可以分为三点：①减少管道的安装应力；②补偿管道的位置移动；③吸收管路系统的震动。

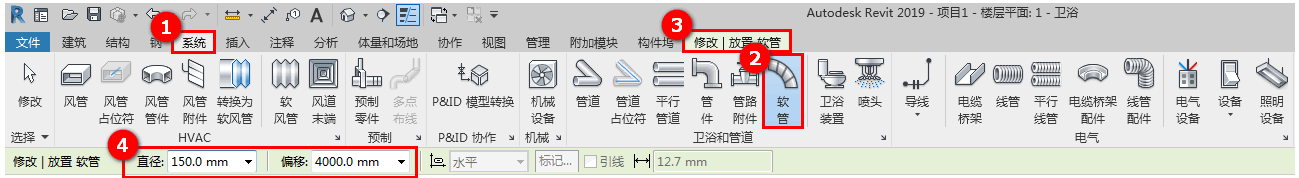

软管的绘制方法和管道的绘制方法基本一致。单击“系统”选项卡，在“卫浴和管道”面板中单击“软管”功能工具（快捷键：FP）。接着将会弹出“修改/放置软管”上下文选项卡，我们可以在“修改/放置软管”选项栏中修改软管的直径大小以、偏移值及标高（仅限三维视图、立面视图和剖面视图指定参照标高）。
设置完成后，在绘图区域单击鼠标左键，定位软管的起点位置，接着向任意方向绘制软管，再次单击鼠标左键确定软管的端点。

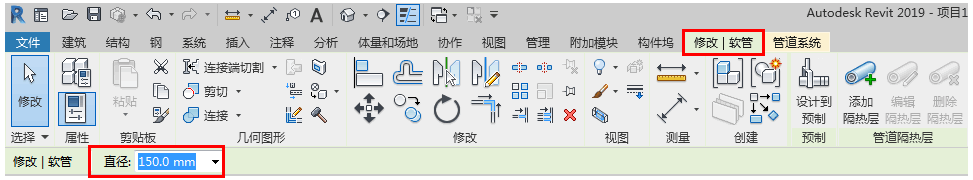

绘制完成后，按Esc键可退出绘制状态。如果想要编辑或修改软管，则只需要单击绘制完成的软管，将进入“修改/软管”状态，在“修改/软管”选项栏中可以调整软管的直径大小。

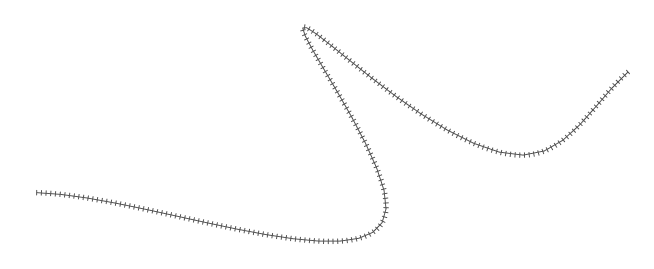

在绘图区域中，通过移动软管的顶点，可以调整软管的管路以及长度。
