Revit技巧 | Revit如何通过修改视图范围显示看不见的图元?

发布于:2024-11-01 17:20:01

BIM中文网

更多

在我们建模过程中经常会遇到图元显示的问题,可能画根梁,但是看不见它,可能画个屋顶,屋顶就只显示一半。那也有很多同学会问到我的XXX怎么看不见,一般我们都会先从视图范围下手,那么今天就来和大家说说视图范围那些事。

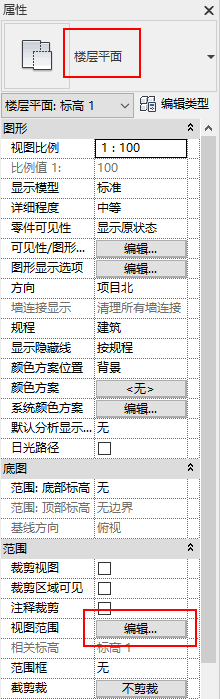

我们Revit视图范围的设置在楼层平面的属性中。

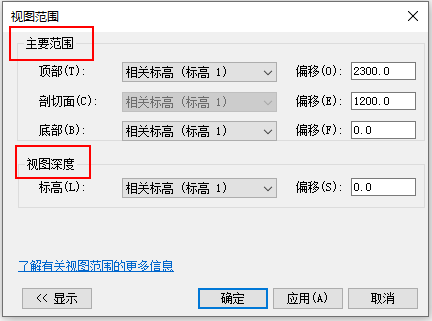

那我们点开这个视图范围会弹出一个编辑对话框,其中分为两个部分,一个是【主要范围】,一个是【视图深度】。


那么这些表示的是什么意思呢?这边给大家画了一个示意图帮助理解。


从【顶部】到【底部】是主要范围,【底部】以下的偏移值是视图深度,所有高度总和叫【视图范围】。

【顶部】值须≥【剖切面】值;【视图深度】值须≤【底部】值

【剖切面】~【底部】是正常范围;【视图深度】是超出范围,也是能看见的;那我们看不见的范围是【顶部】~【剖切面】

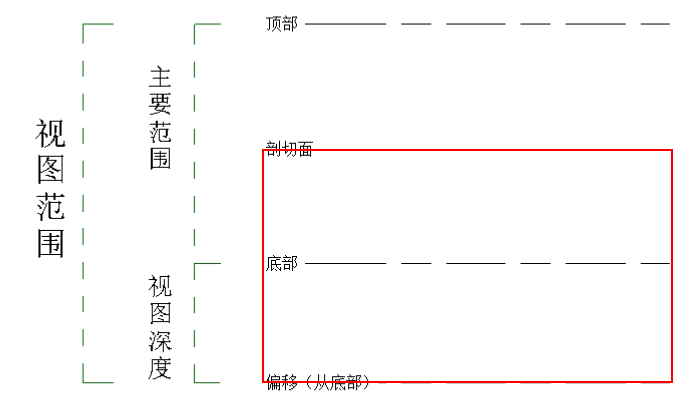

所以我们能看见的范围就是下图红框中的范围。


如果觉得这个视图范围的调整麻烦的话,可以直接将剖切面和顶部调节成同一个数值就行。
