Revit技巧 | Revit中钢结构节点连接处理

发布于:2024-09-30 10:45:05

BIM中文网

更多

    来源丨益埃毕教育

    在Revit2017之前版本软件中搭建的钢结构节点是比较麻烦,目前Revit2017及以上版本支持了StructuralConnectionsforRevit插件,可以方便快速地搭建钢结构节点,包含的连接类型有:梁拼接、柱-梁连接、常规支撑节点、梁上的板、管连接等,下面简单介绍一下钢梁节点如何操作。

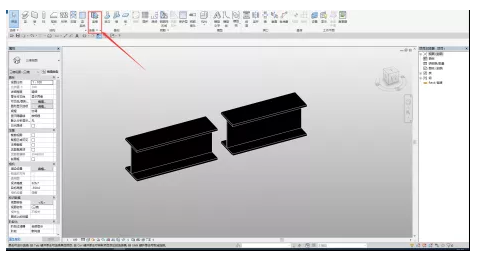

    01、首先搭建两根钢梁,然后在“结构”选项卡中找到“连接”面板的连接设置,点击连接设置添加需要用到的连接类型后,点击确定,如图所示。

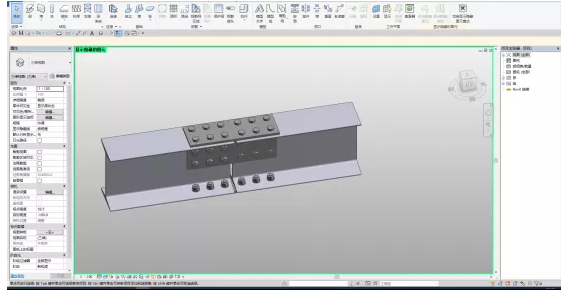

    02、点击“连接”,在属性浏览器中选择连接类型后,选择需要连接的钢梁,再次点击连接,如图所示。



    03、然后选择连接节点根据项目情况编辑节点参数,如图所示。

    -END-
