Revit技巧 | revit中空调百叶的画法:Revit空调机位建模方法

发布于:2024-09-30 10:49:37

BIM中文网

更多

    文章来源:BISDC饭堂


    利用幕墙建模空调机位!

    Q:为什么用幕墙搭建空调机位?

    这次在我们的小型公建项目中,通过与合作幕墙公司沟通,明确了商铺外立面的店铺玻璃外墙、店门上方的空调机位、以及柱饰面外包的铝板,都是通过幕墙系统来施工。


    所以这次利用幕墙来建模空调机位,可以较为准确的表达饰面构件与土建构件的对位关系。

    ①放置空调机位悬挑板

    Step 1

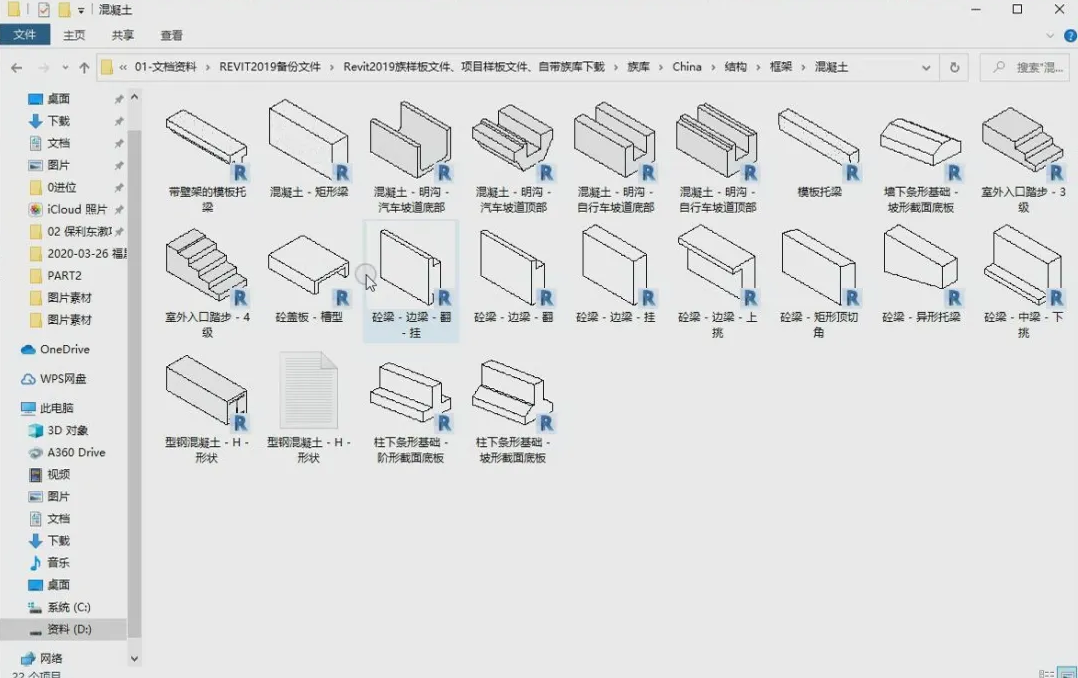

    在Revit族库文件夹中找到

    结构>框架>混凝土>

    双击打开“砼梁-中梁-下挑”


    Step 2

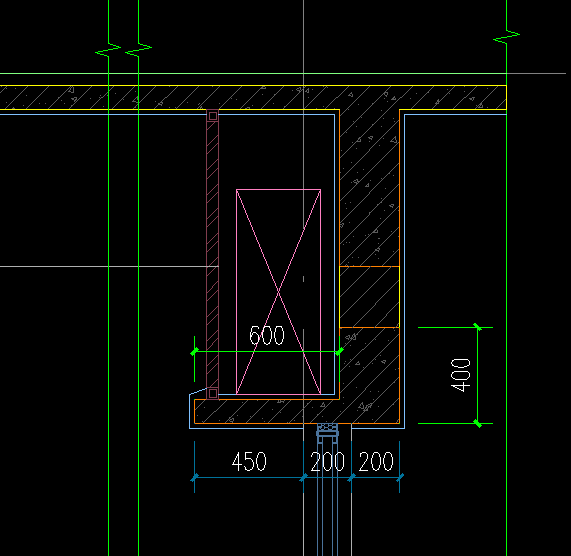

    对照CAD图纸的尺寸

    更改梁的尺寸


    Step 3

    注意预览框展开

    可以选择三维视图预览,

    方便直观对应尺寸修改


    Step 4

    按创建梁的方式

    放置空调机位板

    注意标高位置


    ②放置空调机位百叶幕墙

        /放置“墙”的方式放置空调百叶幕墙族

        /将幕墙嵌板修改为“窗嵌板-百叶窗“

        /利用Tab键选取并编辑幕墙嵌板,修改嵌板的偏移量

        /将幕墙下边竖挺(横向)改为铝板外包饰面

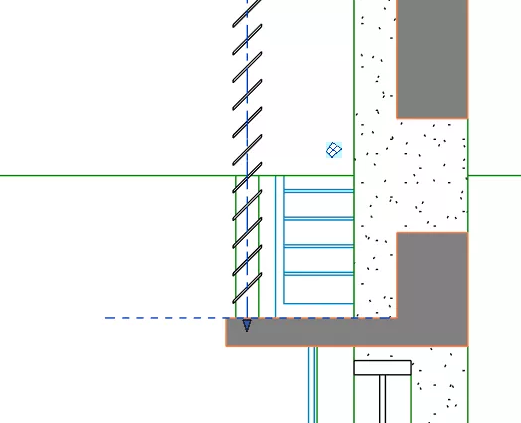

    Q:为什么要修改嵌板的偏移量?

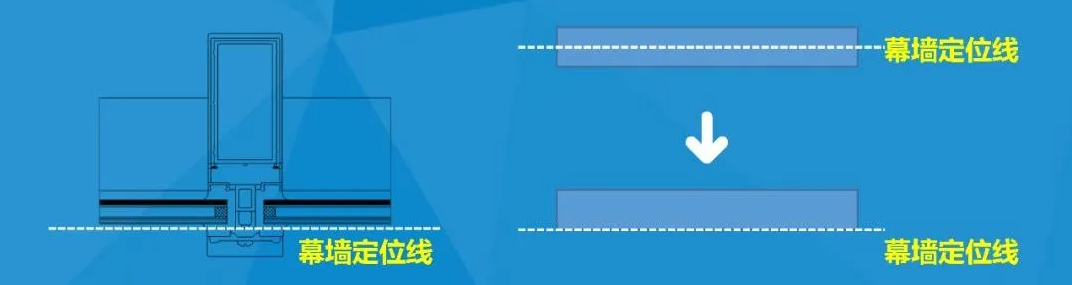

    幕墙专业定位的基准一般按面材外饰面进行确定。但利用Revit软件绘制幕墙,默认的幕墙是以中心进行定位的,所以我们要对其进行调整。


    Step 1


    >利用Tab键选取幕墙嵌板。

    >点击上方”编辑族“进入嵌板族界面。

    Step 2


    >将嵌板族对齐到参照平面外边线;

    >再载入回项目中覆盖原嵌板族。

    >再次将百叶幕墙对齐到飘板外边缘

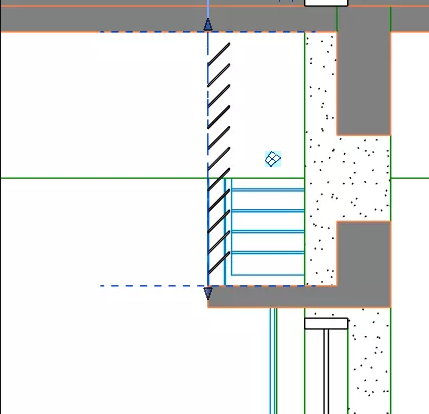

    幕墙定位线已调整到外边缘



        空调百叶嵌板安置好了,

        以为完事了?

        NO!

        事实上,空调飘板可不能混凝土裸露。

        是的,那100厚的飘板也需要饰面外包!

        厚度尺寸不准,怎么算方案立面深化呢


    修改空调百叶水平竖挺

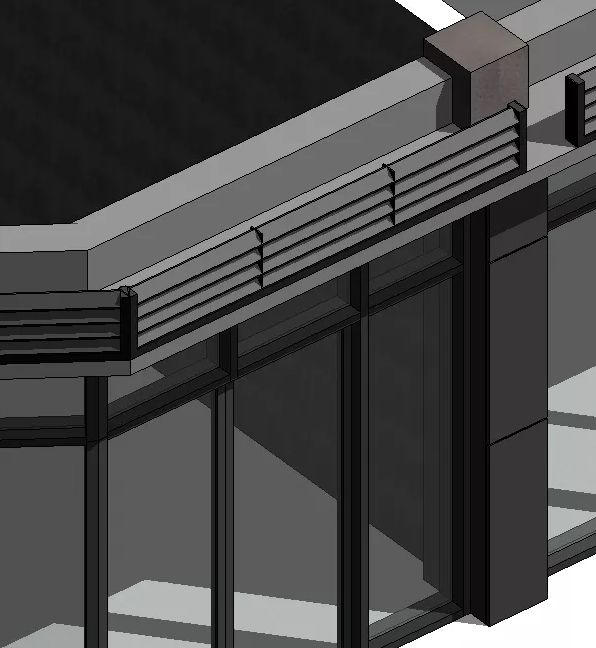

    ↑以上是我们想要的最终效果↑

    Step1

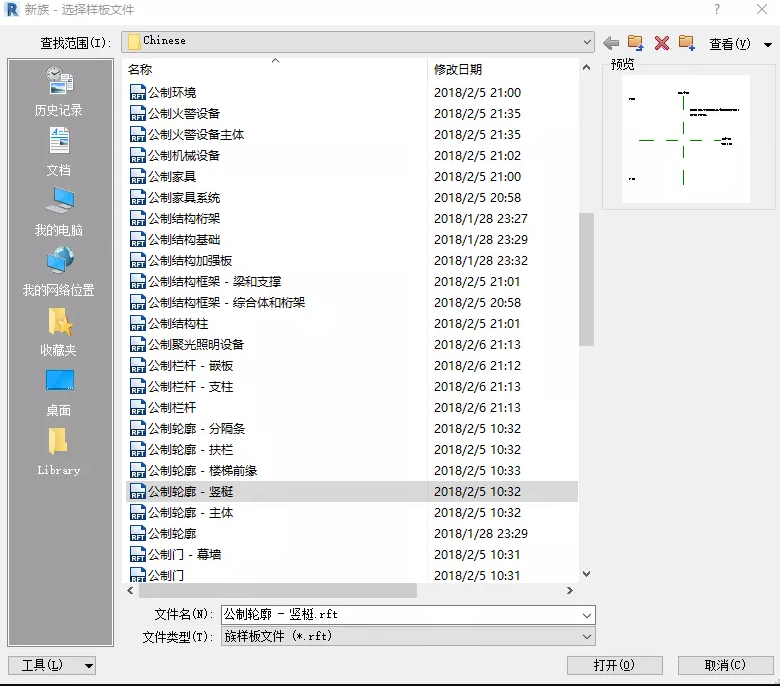

    >左上文件【新建】→族,

    >基于“公制轮廓-竖梃”族样板新建轮廓族。

    Step2


    画面是否似曾相识?

    是的!你在学以致用了!

    >根据与幕墙公司沟通,此处铝板挂件完成面距离空调飘板结构面厚度50,铝板厚度20。

    >根据数学常识推算各边尺寸,绘制出合适的竖挺轮廓。

    >另存为一个族文件,命名为"竖挺轮廓-空调机位水平竖挺"(前期制定好命名规则,便于项目中查找和管理)

    >载入到项目中。

    Step3

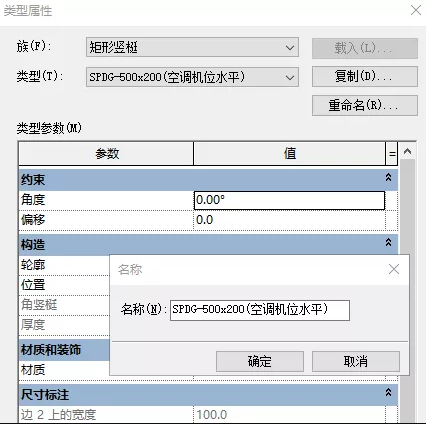

    >项目浏览器中找到"幕墙竖挺"

    >从矩形竖挺族中复制一个类型,命名修改。

    Step4


    >竖挺的类型属性框中"轮廓"下拉;

    >找到刚载入的轮廓族。

    >应用确定。

    Step5

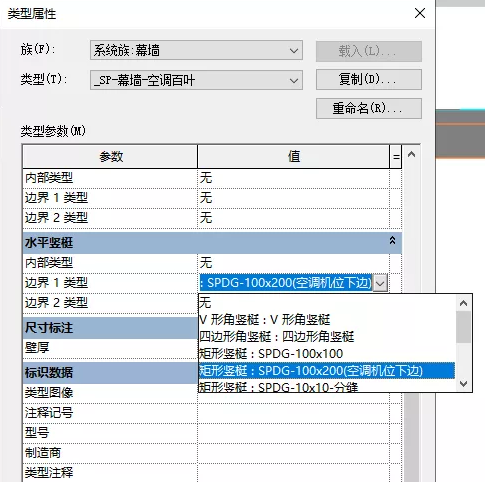

    >选中空调百叶幕墙,打开类型属性;

    >"水平竖挺"行边界1类型下拉菜单找到刚才设置的竖挺类型;

    >应用确定。

    Step6

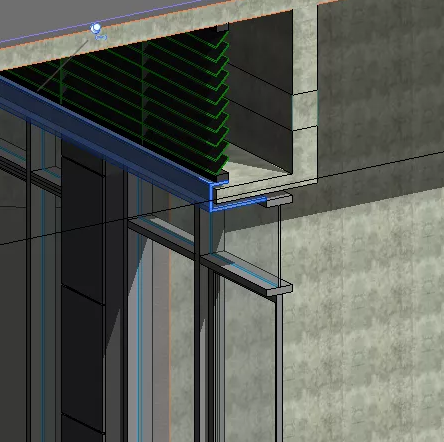

    >可以看到水平竖挺已经更改

    >调整一下幕墙的底部偏移值。

    >让水平竖挺的下边缘距离结构飘板底部厚度50

    DONE!


    >最后利用”DD“快捷键测距一下检查各边到边的厚度关系是否准确。



    看似说的很复杂

    其实就是三层套娃关系:

    竖挺轮廓    ==>    幕墙竖挺    ==>    幕墙族

    希望大家可以举一反三噢!
