文章来源：BIM酷族

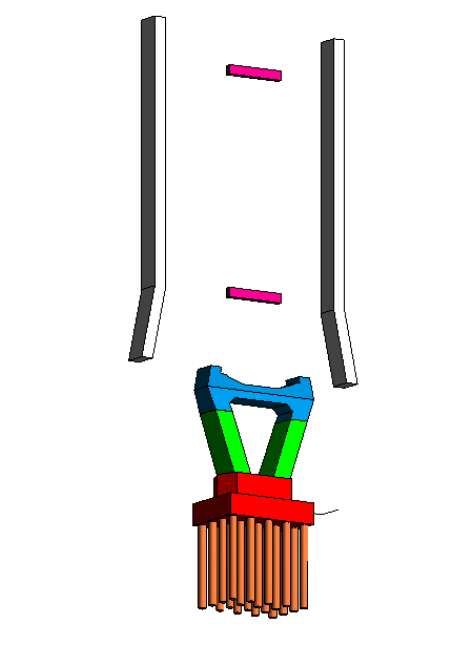

外形相同的两个构件载入到项目中，拟计划提取支塔、箱梁、承台及桩基础等构件的体积。在Revit之中，自然会想到明细表统计功能。BIM技术员（最新职业称谓）为此已经考虑到将构件分别创建，通过在族编辑器环境中进行嵌套组装成新族。

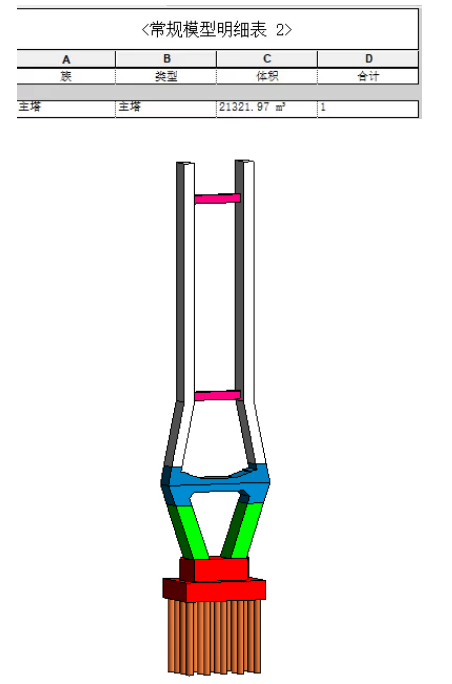

一切准备就绪。载入项目—视图—明细表—常规模型—可用字段......，可是得到的结果如下表所示，Revit并没有像设想的那样，将各构件的体积统计出来。
在此，小编给出两种方法，仅供参考：

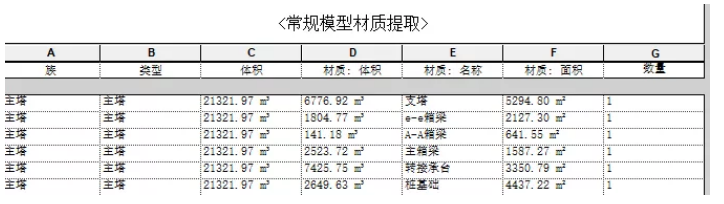

1、使用明细表”材质提取”。通过可用字段选择，得到如下结果。
体积为构件总体积，材质体积为该构件组成部分的体积，数量为组成部分的数量。通过上表可以看出，尽管支塔由两个支塔组成，但是支塔在材质提取里已经合并为1个，若单独统计需对支塔材质分别命名。

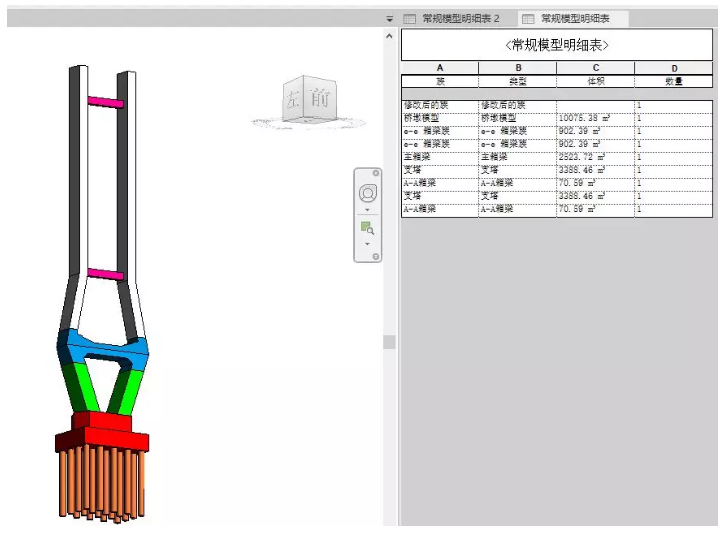

2、采用族共享后再嵌套组装。如此就不用材质提取，采用常规明细表就可分别统计出各组成部分的体积，并详细列每个组成部分，因为每个族都共享后嵌套组装的。

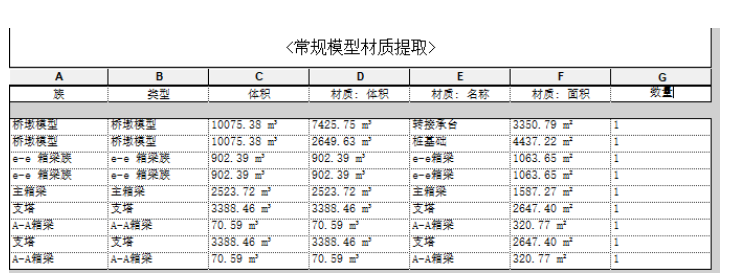

也可以使用材质提取来进行统计组成部分的体积。很明显可以看出和没有共享嵌套的标的区别。族、类型、体积等均有差异。共享的族名称是详列了所有已经共享的构件的族名称，且体积为该共享族的体积。并且例如族“桥墩模型”材质是由两部分组成：转接承台和桩基础。如此，就非常清楚。
并且共享的族还有一个特点，那就是在项目中可以实施拆分，单独选择，或许这也是施工模拟所想要的。在NW中，两种方式创建的族都可以对构件单独分解。但变更材质需要点选构件进行类型编辑。

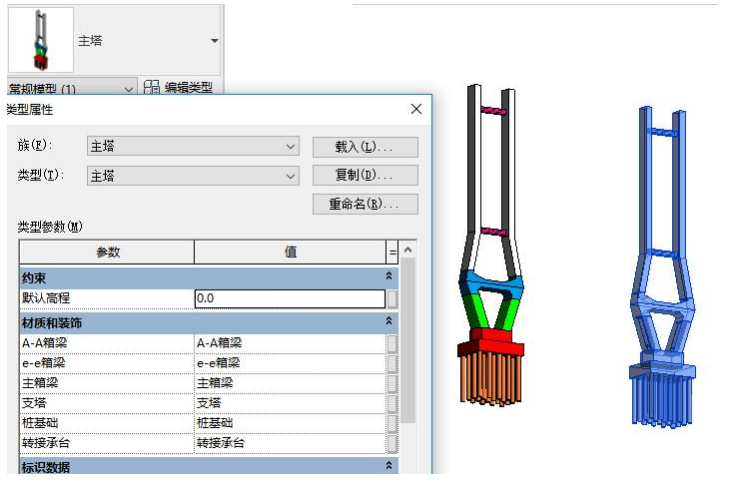

而非共享的族，就可以将材质统一汇总在类型参数中进行修改。

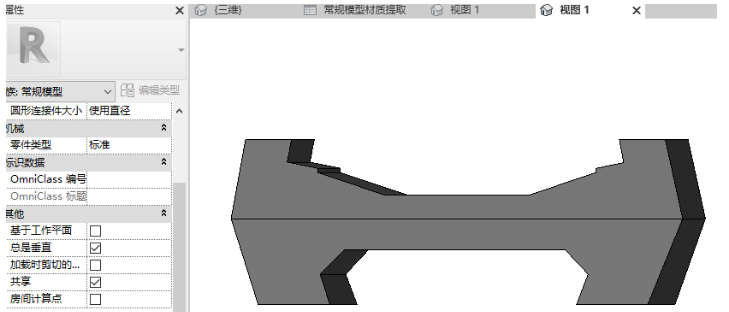

看下图，在这里设置族共享。需要注意的是，共享嵌套之后，尽量不要将组装完成的族再共享嵌套，否则起初共享的族会重复统计。
两个外形看似一致的模型，但可能会影响到后期拓展应用。因此，小编也建议，模型不要仅仅“看着”挺好，更重要的是怎么“用好”！
