文章来源：湖南建工BIM中心
随着城市化进程的加快和人民生活质量的改善，我国建筑能耗的总量逐年上升，暖通空调是节能减排和建筑领域的重要专业，目前正处于快速发展期，对节能减排的作用不容低估。我国社会总能耗约30％来源于建筑，暖通空调系统能耗占建筑总能耗约50％，占社会总能耗约15％。
以非机械电气设备干预手段实现建筑能耗降低的被动节能技术，具体指在建筑规划设计中通过对建筑朝向的合理布置、遮阳的设置、建筑围护结构的保温隔热技术、有利于自然通风的建筑开口设计等实现建筑需要的采暖、空调、通风等能耗的降低。使用BIM相关软件可以在设计阶段帮助用户进行建筑能耗分析并生成负荷报告，对设计相关要素进行有效改良，优化被动式节能，降低能耗损失。
在浦发银行项目中，为了对设计进行校核，需要进行负荷计算，确定最优方案。我们采用了Revit进行冷热负荷计算与能耗分析。现以Revit软件样板工程为例，总结相关步骤供大家学习参考。
本文将从地点、气象数据与朝向设置、建筑类型设置、放置空间与分区参数设定、生成分析报告以及与第三方软件交互这几个方面就暖通空调建筑能耗计算进行说明。
一、地点、气象数据与朝向设置
首先打开Revit自带项目文件，在“管理-项目信息-能量设置”中对项目的基本信息进行设置。
在能量设置面板选择位置，指定主要城市。或者拖动房子角标到指定地点。
勾选“使用最近的气象站”。如果是Autodesk的速博用户，可以采用精度更高的设计数据。
在场地中的从项目北到正北方向的设定需要使用“旋转项目北”这一选项来完成。
二、建筑类型设置
做完以上操作后我们进行建筑/空间类型设置。

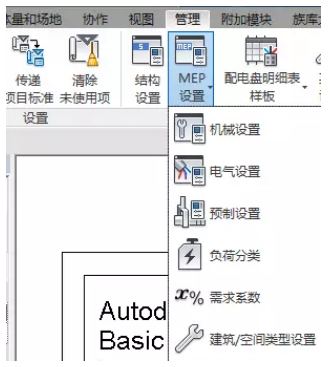

在“管理-MEP设置-建筑/空间类型设备”打开相应面板，为相关类型的空间进行参数设置。
其中时间可以进行相应调整以符合实际情况。
其中围护结构设置我们在第四点各分区参数设定中说明。
以上，我们完成了建筑类型的基本设置。
三、放置空间与进行分区
转换到平面视图，在视图可见性中将空间的可见性勾选。

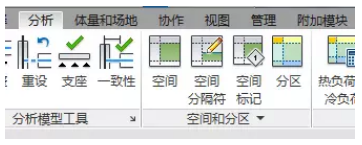

使用“分析-空间”功能放置空间。
放置空间完成后我们可以使用颜色填充进行空间能耗区分。

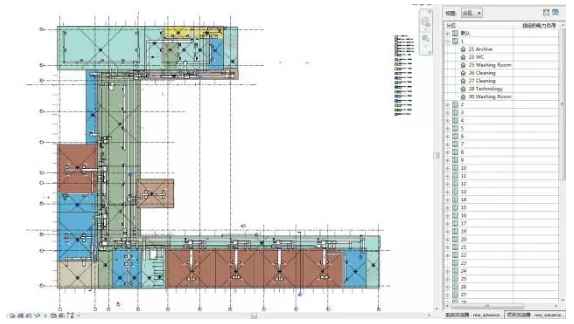

完成后如下图
使用“分析-分区”功能将每个空间放置到指定分区。其中分区功能在“视图-用户界面-系统浏览器中打开”。
四、各分区参数设定
简单说来分区是各个空间的集合，一般先创建空间，后将空间归类到各个分区。比如房间123，其中房间1与房间2调节的温度设定在24℃，房间三设定在27℃。那么我们就将房间12划分为一个区，指定为24℃，将房间3划分为一个区，指定为27℃。
完成空间指定分区布置后，再进行各分区参数设置。左键单击每个分区，在属性栏中会出现每个分区的相关信息。
可以修改制冷信息、加热信息以及新风信息，进行相关参数设定。

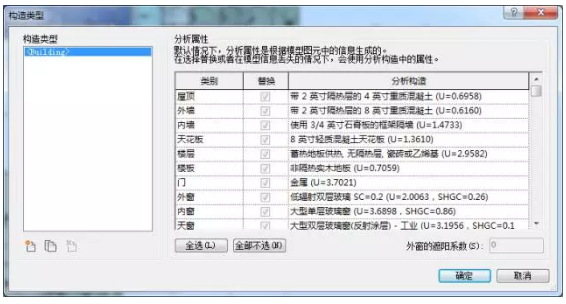

点击平面图中的分区，在能量分析栏的构造类型中可以对构造的热工参数进行编辑，这些参数将参与负荷计算。
以上我就完成了放置空间与分区工作。
五、生成分析报告
接下来在“分析-热负荷和冷负荷”中我们进行分析报告的生成。
在常规与详细信息选项卡里我们可以进行相关的设置。
单击各个分区，会进行高亮显示，点击右侧图标可以将分区隔离，检查此分区是否正确。

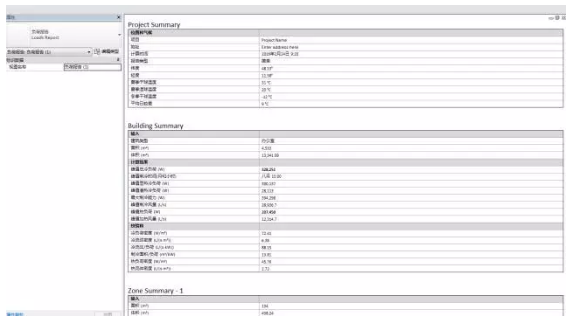

单击计算生成负荷报告，负荷报告类型分为标准、简单、详细三种。
以上就完成了整个项目的冷热负荷计算。
六、与第三方软件交互
如果想使用其它类型的分析软件，例如GBS，Ecotect或者国内的鸿业负荷计算，也可以利用Revit建模后导出gbXML文件，导入其它软件中进行计算。
弹出导出设置窗口，与前面的负荷计算窗口界面基本一致。保存文件到指定路径。

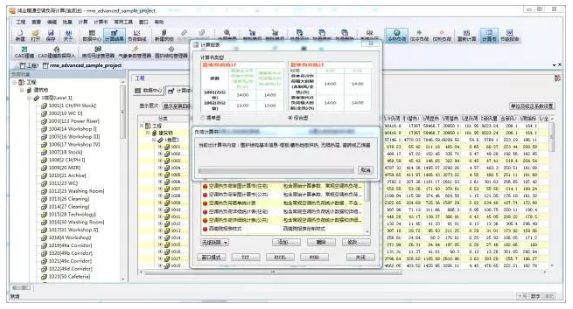

打开鸿业负荷计算软件，选择绿色建筑扩展性标志语言，打开开始导出的gbXML文件。
进行相关设置后进行计算，生成负荷计算书。相关过程不再赘述。
七、总结
各房间分区的负荷是确定空调系统送风量和空调设备容量的基本依据，建筑的冷、热、湿负荷是确定空调冷、热源的基本前提。我们将数据录入后，各构件、空间、环境等属性信息附加在建筑模型上，建立专业分析模型，计算得到建筑的各类性能指标，可以对设计进行校核验算，优化系统选型、合理选用设备数目以及装机容量，将设备投资以及运行费用减至最少。
在浦发银行项目中，通过软件模拟得出建筑精准暖通负荷后，我们将此暖通负荷指标与原设计负荷选型进行对比，发现80%以上的房间均有5%到8%的负荷富余量，设备选型整体偏大，可以根据模拟数据优化空调设备选型方案，降低设备投资与建筑整体能耗，节约综合成本。
