Revit技巧 | revit放置点在哪?Revit中重新定义族的插入点与放置点

发布于:2024-10-09 05:50:01

BIM中文网

更多

    来源丨益埃毕教育

    族的插入点,也表示族在项目中的放置点,在做族的时候需要确定好。那么怎么对族的插入点进行修改呢?下面进行讲解。

    01、在没有设置的情况下,族载入项目的插入点是默认两条参照平面的交点,如图所示

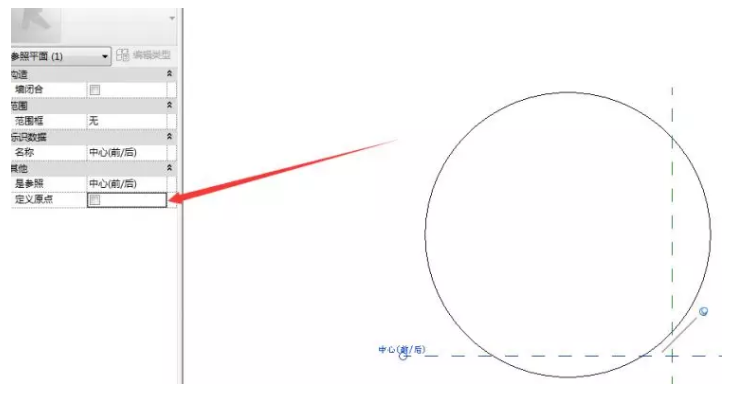

    02、如果需要自己定义插入点,选择参照平面,在右边属性栏中取消勾选“定义原点”,如图所示。


    03、可以移动原有参照平面,也可以重新绘制参照平面,然后点击“定义原点”即可,如图所示。


    04、此方法方便更改族的插入点,而不需要去移动模型。

    意义:在做项目过程中,构件放置位置尤为重要。在不方便放置的情况下,可以通过上述方法在族中重新定义插入点的方式,从而方便放置。
