Revit技巧 | Revit的内建体量是什么?Revit体量讲解

发布于:2024-10-17 09:00:02

BIM中文网

更多

    Revit提供了概念体量工具,用于在项目前期概念设计阶段,为建筑师提供灵活、简单、快速的概念设计模型。使用概念体量模型可以帮助设计师推敲建筑形态,还可以统计概念体量模型的建筑楼层面积、占地面积、外表面积等设计数据、可以根据概念体量模型表面创建建筑模型中的墙、楼板、屋顶等图元对象,完成从概念设计阶段到方案、施工图设计的转换。

    利用Revit灵活的体量建模功能,可以创建NURBS曲面模型,并通过该曲面转换为屋顶、墙体等对象,在项目中创建复杂对象模型。在Revit中,还可以对概念体量的表面进行划分,配合使用“自适应构件”生成多种复杂表面肌理。

    首先,体量属于族。

    在revit中创建体量有两种方式,一种是在“项目中创建体量”,实现方式为:体量和场地--概念体量--内建体量。


    另一种是“创建独立的概念体量族”实现方式为:应用程序菜单--新建--概念体量。


    要创建概念体量模型,必须先创建标高、参照平面、参照点等工作平面,然后在工作平面上创建草图轮廓,再降草图轮廓转换生成三维概念体量模型。

    创建形状:选择轮廓-创建形状


    使用“创建形状”工具可以创建两种类型的体量模型对象:实体模型和空心模型。一般情况下,空心模型将自动剪切与之相交的实体模型,也可以自动剪切创建的实体模型。使用“修改”选项卡“编辑几何图形”面板中的“剪切几何图形”和“取消剪切几何图形”工具,可以控制空心模型是否剪切实体模型。在创建概念体量时可以为概念体量创建参数化驱动约束。

    “创建形状”工具将自动分析所拾取的草图。通过拾取草图形态可以生成拉伸、旋转、放样、融合等多种形态的对象。


    创建基本概念体量模型后,可以灵活编辑和修改概念体量模型的点、边和面,从而生成复杂概念体量模型。

    常用命令:参照平面,编辑轮廓,创建形状,透视,添加边,添加轮廓。


    “点图元”是概念体量中非常重要的定位图元。确定了点在空间的位置,通过连接空间点生成曲线,再利用曲线通过放样等方式生成各种曲面、实体,这是Revit中概念体量设计的基本工作步骤。

    创建完概念体量模型后,可以对概念体量模型中的“面”进行分割,并在分割后的表面中,沿分割网格为概念体量模型指定表面图案,以增强方案表现能力。

    可以使用表面分割工具对体量表面或曲面进行划分,划分为多个均匀的小方格,即以平面方格的形式替代原曲面对象。方格中每一个顶点位置均由原曲面表面点的空间位置决定。例如,在曲面形式的建筑幕墙中,幕墙最终均由多块平面玻璃嵌板沿曲面方向平铺而成,要得到每块玻璃嵌板的具体形状和安装位置,必须先对曲面进行划分才能得到正确的加工尺寸。这在Revit中称为有理化曲面。

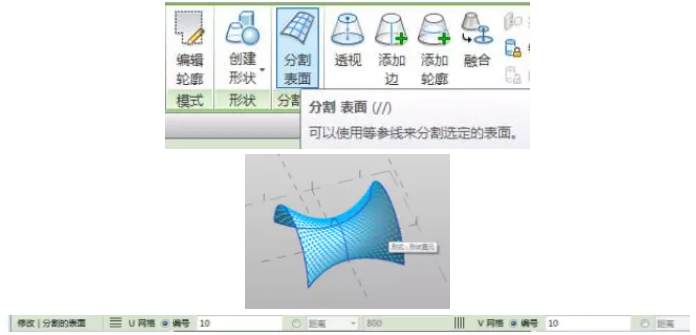

    要实线有理化曲面,必须先使用“分割表面”工具对表面进行网格划分。表面可以通过UV网络(表面的自然网络分割)进行分割,也可以根据标高、参照平面、模型线等图元按用户指定的方式分割表面。


    曲面UV网络对正坐标用于定义曲面UV网格分割的计算起点。按住并拖动UV网格对正坐标,当移动鼠标指针到曲面角位置时,松开鼠标左键,Revit将自动放置UV网格对正坐标至邻近角点位置。同时,Revit将以曲面角点为基点,以坐标位置为原点重新调整曲面UV网络。

    在划分网格时,Revit按UV方向测量网格带作为测量基准。

    分别单击U、V方向测量网格带的角度值,修改U、V网格方向均为30°。

    修改“表面显示”。


    除根据曲面UV网格分割曲面外,还可以根据标高、参照平面、模型线分割表面。

    选择曲面,“分割”--“分割表面”,取消曲面UV网格分割,单击“交点”--“交点”,选择视图中所有参照平面和标高图元,“完成”表面分割。

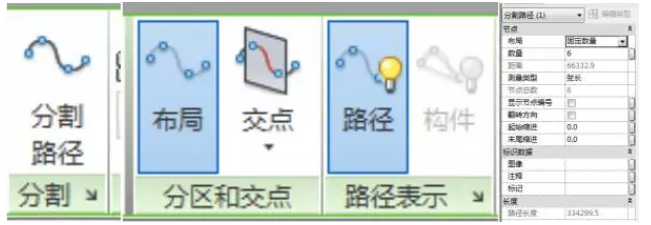

    Revit提供了“分割路径”功能,可以沿任意曲线生成指定数量等分点。

    Revit提供了“基于公制幕墙嵌板图案填充.rfa”和“自适应公制常规模型.rfa”两种族样板,分别用于创建表面填充图案和自适应表面填充图案族。

    “基于公制幕墙嵌板图案填充.rfa”族的制作

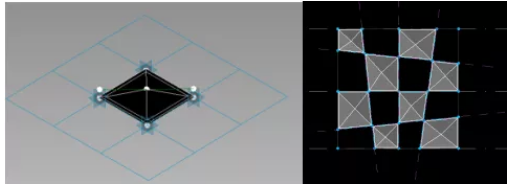

    在体量表面中使用“基于公制幕墙嵌板图案填充”创建的嵌板族时,族中提供的各驱动顶点将与各表面划分网格的顶点重合,从而根据实际的表面划分形式改变填充图案的形状。在使用表面填充图案族进行体量表面有理化时,Revit将按体量表面实际分割尺寸自动调整表面填充图案形状。在填充图案族中各驱动顶点占用的网格数量,也将同样影响在体量中有理化表面时占用的表面划分网格数量。

    除创建基于规则分割网格的表面填充图案族外,还可以创建任意形式的自适应表面填充图案。

    选择“自适应公制常规模型.rfa”族样板。


    在进行概念设计时,除通过体量模型推敲建筑概念形态外,还必须了解各形态体量模型的各楼层建筑面积、总建筑面积等设计信息。

    必须将概念体量模型族载入到项目中,才能进行体量分析和研究。可使用Revit明细表统计功能,以明细表格的方式统计得到当前体量的楼层面积、各楼层周长、外表面积等信息。

    完成概念体量模型后,可以通过拾取体量模型的表面生成墙、幕墙系统、屋顶、楼板等建筑构件,将概念体量模型转换为建筑设计模型,实现又概念设计阶段到初步设计阶段的过渡。
