文章来源：Revit自行车

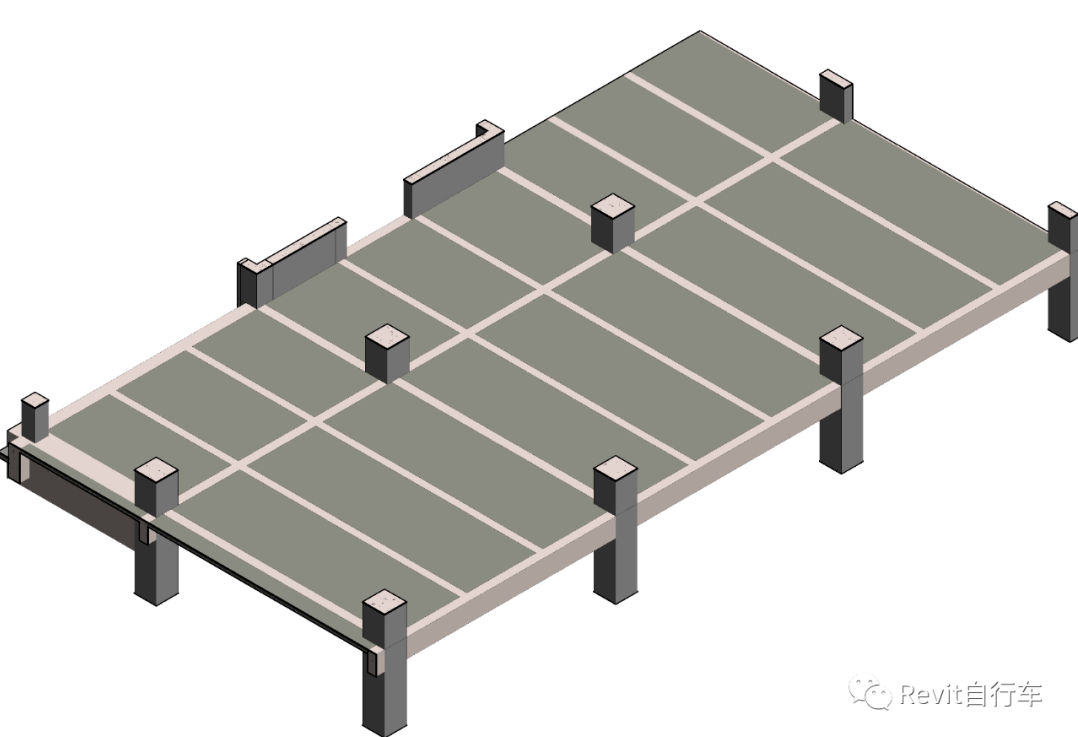

首先说说我自己的习惯，主梁以墙、柱为支座，区分梁跨并分段绘制；次梁以主梁为支座，遇主梁断开成跨。
优点：
1）模型概念清晰；
2）容易校对、方便修改；
3）可以标注每跨梁截面、输出模板图。
注：不建议梁扣板，除了美观，另外会对模型造成卡顿。当然如果项目进行到后期，模型不会有较大改动的情况下，可以考虑扣减。
“梁1法”核查梁截面

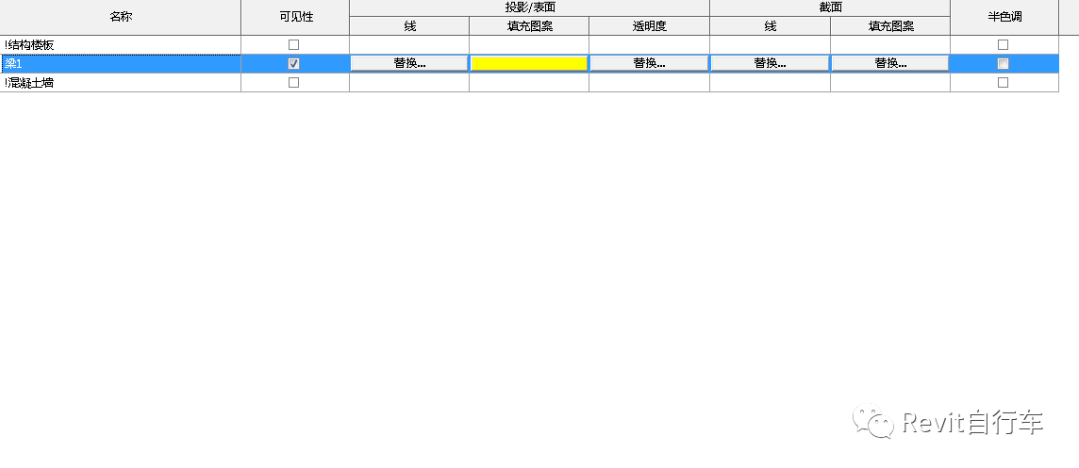

1.在『可见性/图形替换』模型类别中，结构框架表面颜色设置为“红色”+“实体填充”，另外在过滤器中，将条件为“注释值=1”的结构框架设置为“黄色”+“实体填充”；
2.将除结构框架外的图形锁定，并使得锁定图形不可选中，近似于AutoCAD的隔离操作，如此我们有针对性地对结构框架核查；
3.可标注梁截面信息，并核对梁截面尺寸是否正确，确认后在注释中填入1,则结构框架由红色→黄色，表示核对完成；
4.过滤器的设置规则，方法不唯一，适用即可。
小结：这是自己在平时工作中的灵光乍现，为的也是修改模型又快又准，如果有其他想法不妨加群聊一聊。
