标注工作在机电BIM项目后期占据了很大一部分工作量，今天我们就以管道标注为例，分享一下如何高效地使用标注功能，以及在标记族中如何自定义添加标高之类的参数。
1.创建管道标注
创建管道标注常用的有三种方法：创建管道的同时标记、按类别标记和全部标记。
1）创建管道的同时标记
在创建管道的同时，在“修改”页签找到“在放置时进行标记”功能进行标记：
2）按类别标记

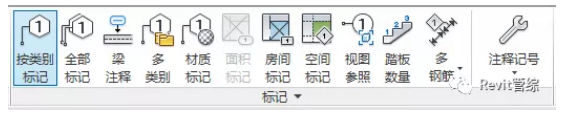

在“注释”>“标记”>找到“按类别标记”功能：

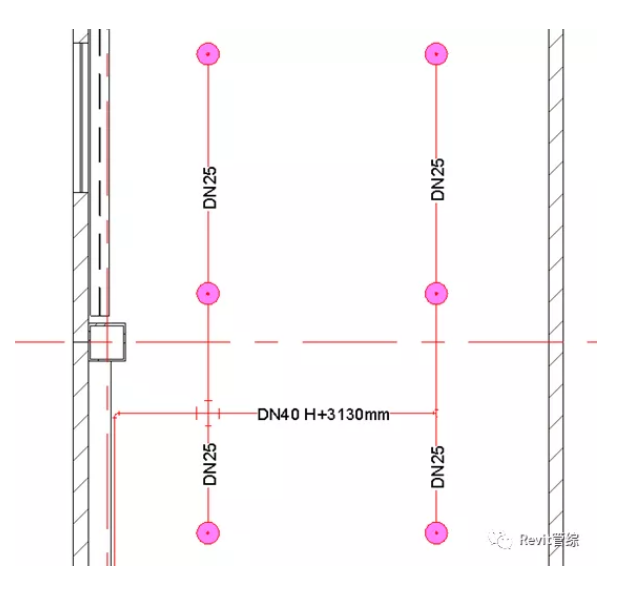

此时就可以在视图中点选管道，然后进行快速的标注：
创建时，我们还可以选择是否显示引线，以及引线端点是否可以自由点选：
3）全部标记（不推荐）

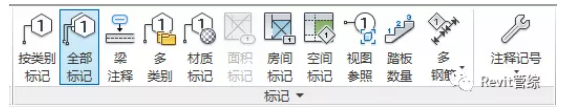

在“标记”功能面板下同样可以看到“全部标记”功能：

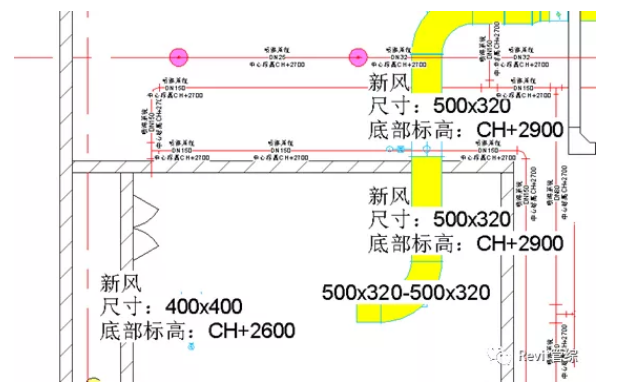

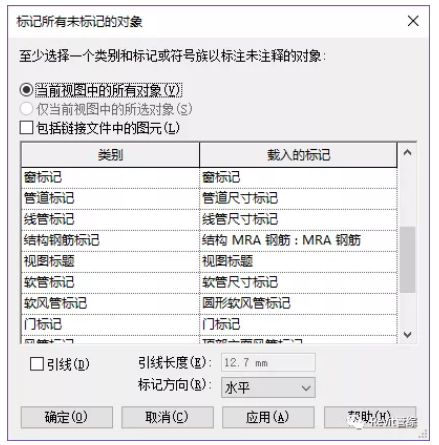

“全部标记”功能不仅可以标记管道，还可将当前视图中的所有图元都进行自动标记：
但最后的标记效果往往非常不理想，删除无用标记的时间可能比手动去标记更长，所以我们不太推荐这种方式。
2.修改标注设置

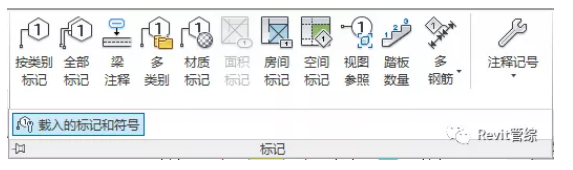

点击“标记”功能面板下的三角箭头，我们可以看到“载入的标记和符号”功能：

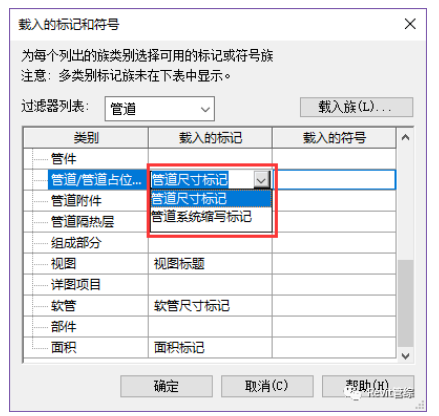

打开面板，找到“管道/管道占位符”，我们就可以下拉设置管道标注的族类型，
如果没有我们需要的族，还可以自行载入族：
3.添加管道标高信息
Revit自带的管道标记往往不能满足需要，这样就需要自己添加一些属性信息。
我们以添加标高为例，看一下如何操作。

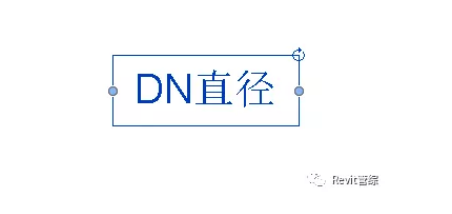

双击标记实例或在项目列表中编辑族文件，一般新建项目中管道标记只有公称直径：

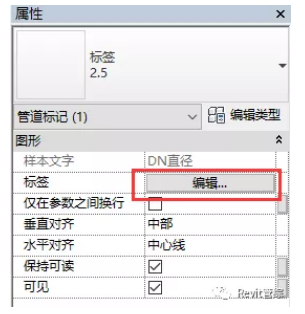

选中标记，然后在属性面板中编辑标签

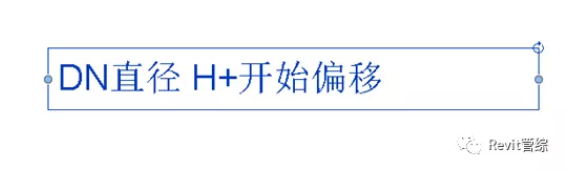

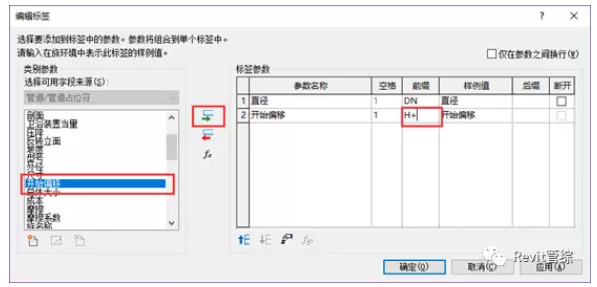

添加“开始偏移”或“端点偏移”作为管中心标高，增加“H+”的前缀：

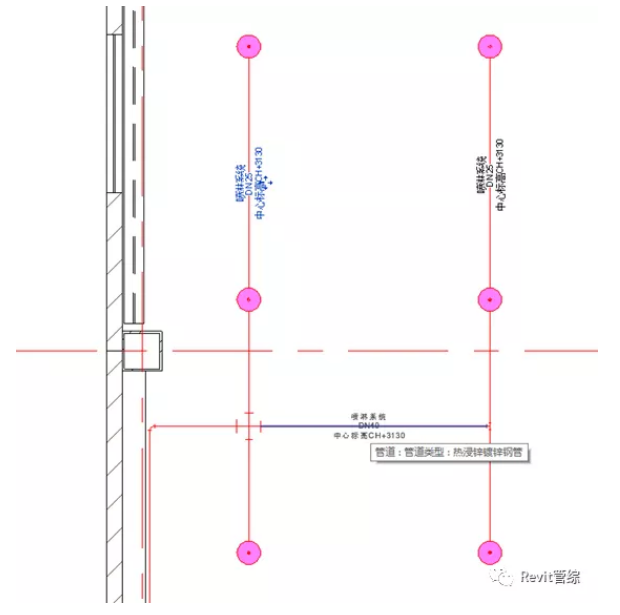

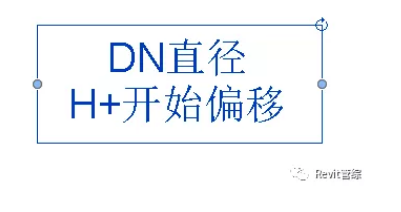

刚添加完新的属性，会发现标注会成两排，并且不对齐：

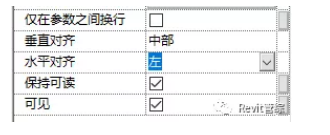

如果希望进行左对齐，只要在属性面板中设置即可：
如果需要单排显示，则需要在视图拖拽标记的长度：

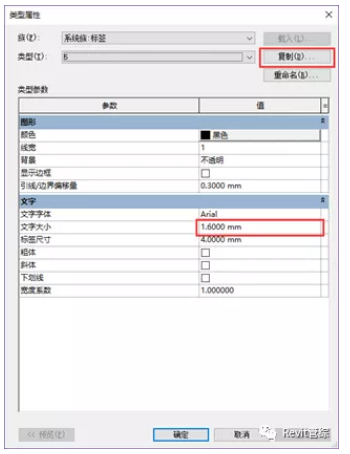

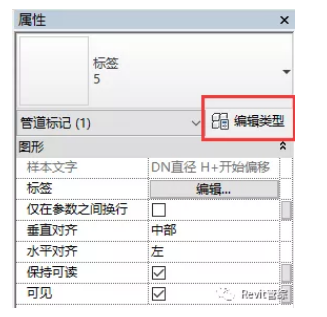

最后我们还需要调整标注的字体大小，选中标签后后点击“类型属性”，然后直接设置文字大小即可：
不过我们不推荐复制出新的类型然后再做修改，这样更便于以后我们可以用到多个字体大小的标注：

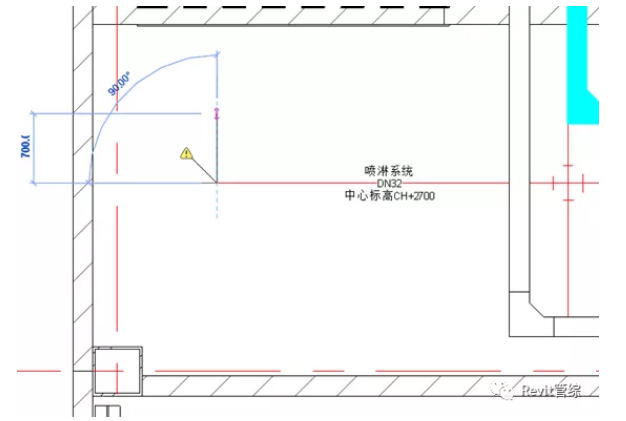

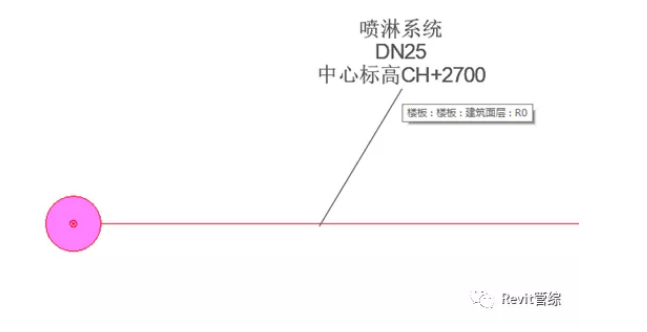

当然我们还可以添加，如系统编号等等的其他参数，方法类似：
