问题提出：在设计中我们常遇到如（图-1）所示的薄膜结构的形体，在revit中应该如何才能实现此类特殊结构的形体呢？
图-1
可以采用融合与空心拉伸的组合来实现类似形体：

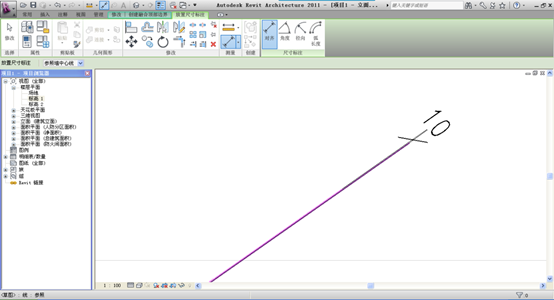

(1)用常规模型，在任意立面上绘制如（图-2）、（图-3）所示的实心融合底面和顶面：

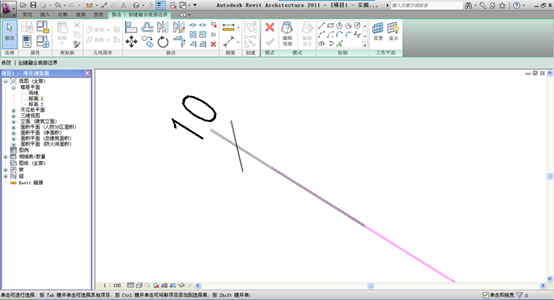

图-2
图-3
(2)完成后在平面中进行适当拉伸得到如（图-4）所示图形：
图-4

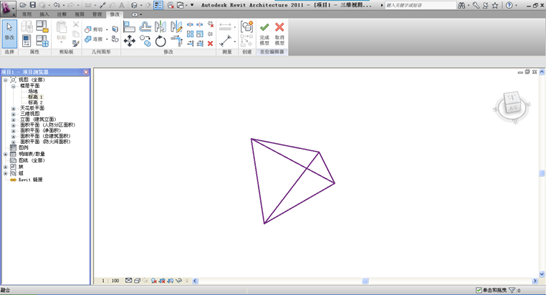

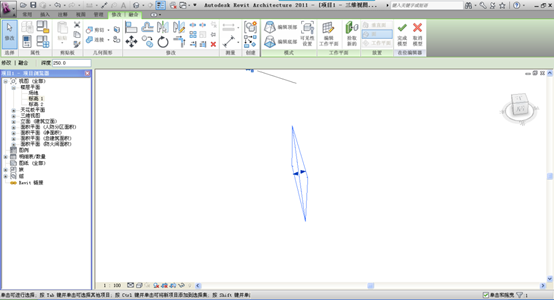

(3)拉伸箭头，得到如图-5所示。
图-5

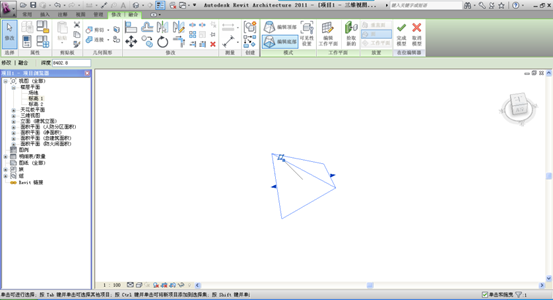

(4)点击模型，点击编辑底部，如图-6所示。
图-6

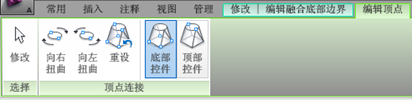

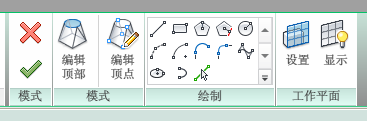

(5)点击编辑顶点，如图-7所示。
图-7
(6)点击向右扭曲，得到如图-8所示，
图-8

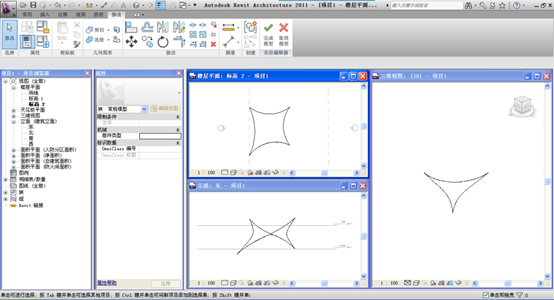

(7)点击修改/编辑融合底部边界，点击完成模型，得到薄膜如图-9所示。
图-9

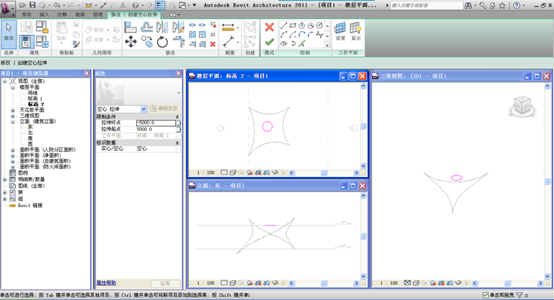

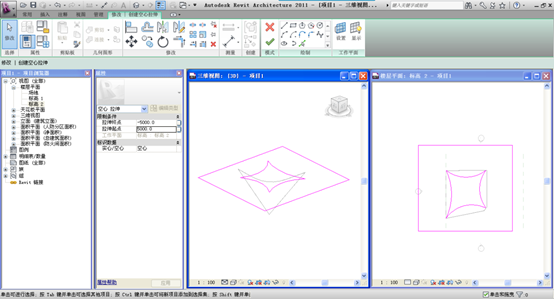

(8)在平面中绘制如（图-10）所示空心拉伸体量并适当设置其拉伸属性，完成后得到如（图-11）所示体量。
图-10
图-11

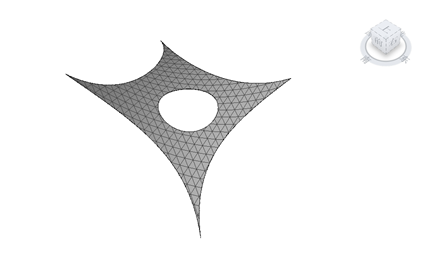

(9)再用空心拉伸绘制如（图-12）所示形体并设置其拉伸属性，完成后适当设置其材质最终可以得到如（图-13）所示薄膜体量。
图-12
图-13
【思考】用体量是否可以做出同样的薄膜呢？
大概的思路是用两根线生成一个体量薄膜，用面屋顶生成薄膜厚度。
