【技术要点】如何在曲面墙上开洞
问题：Revit中怎么样才能在曲面墙上开洞呢？
对于规则的墙体直接选择编辑轮廓命令即可。但是对于曲面墙我们可以发现“编辑轮廓”命令不可使用。这时候我们怎么处理呢？
我们可以使用“常用”选项卡下的“洞口”面板中的“墙”命令进行开洞，如图-1
图-1

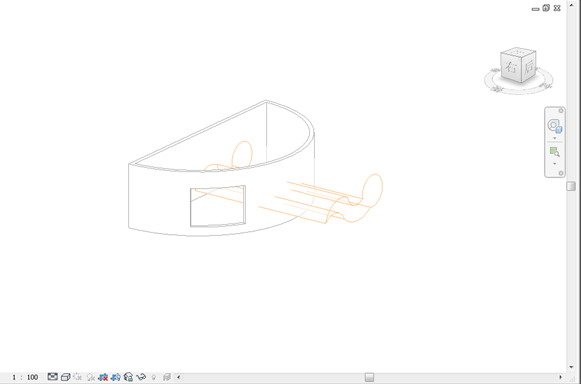

但是这样开出来的洞口只能是矩形，有没有别的方法呢？答案是肯定的。我们可以点击“常用”选项卡下的“构建”面板中的“构建”的下拉菜单里的“内建模型”命令。在族类别和族参数里面选择常规模型。绘制一个空心拉伸与墙体相交。如图-2
图-2

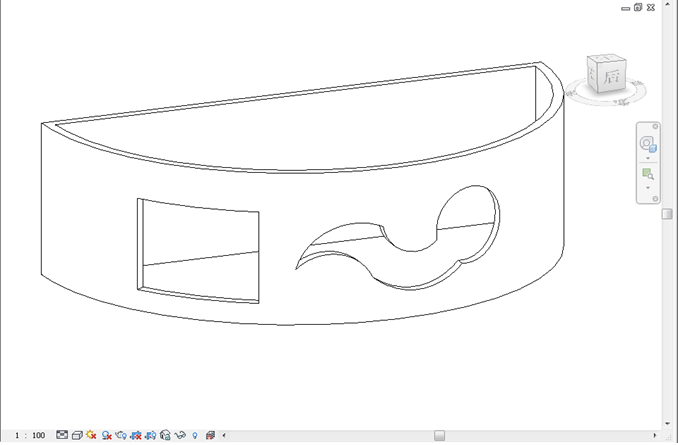

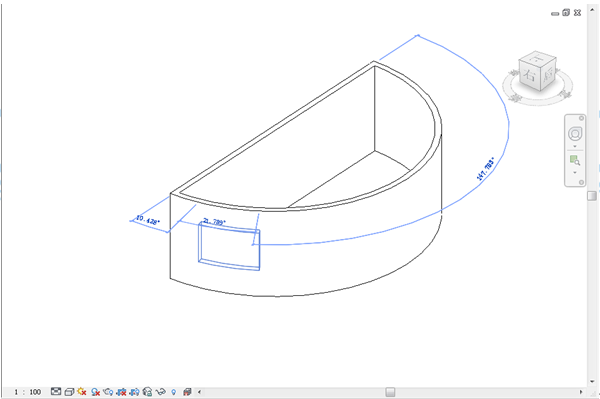

绘制完空心拉伸后使用命令使空心拉伸与墙体剪切。剪切完成后效果如图-3
图-3
拓展：
图-4

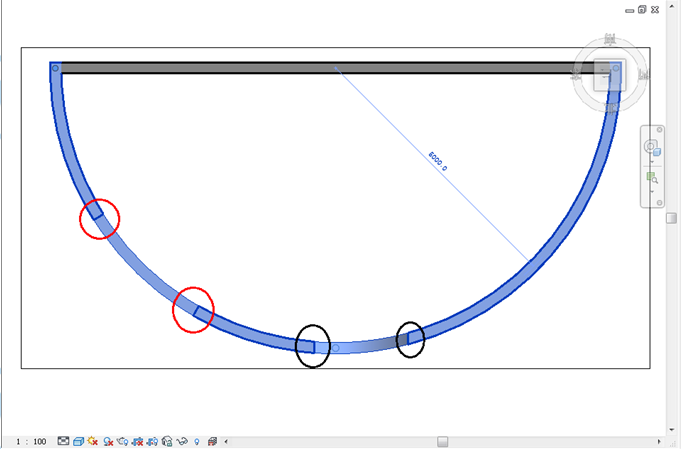

图-4是上面绘制的墙体的剖面，大家可以观察下用洞口命令剪切的墙体(红色框选部分)与用空心拉伸剪切的墙体(黑色框选部分)切口的不同。
