AutoCAD Electrical 2016 新功能之“位置代号视图”

这个功能可以帮助大家通过元件的“安装代号”和“位置代号”查找对应的元件 元件属性，及以只连接的元件。

总得来说你可以通过它实现：

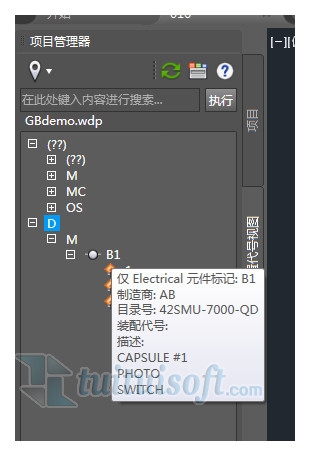

1、查看属性：将鼠标停留在对应的元件名称上

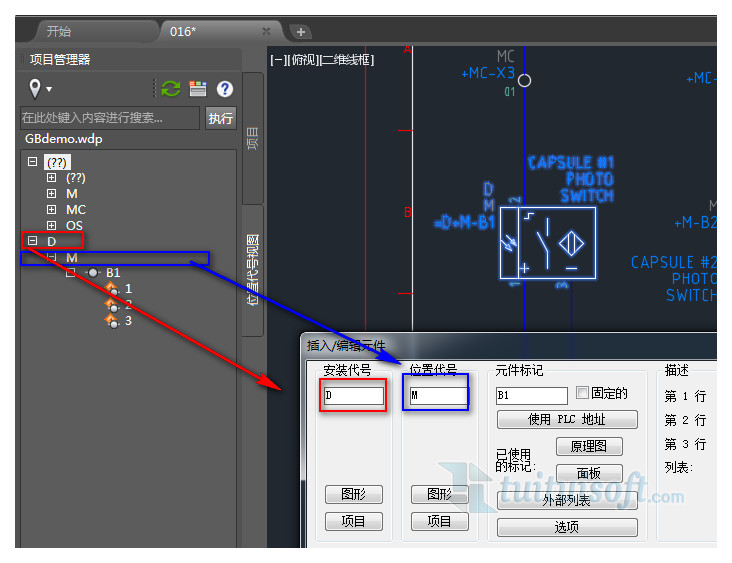

2、按照元件”安装代号“和“位置代号"归类元件

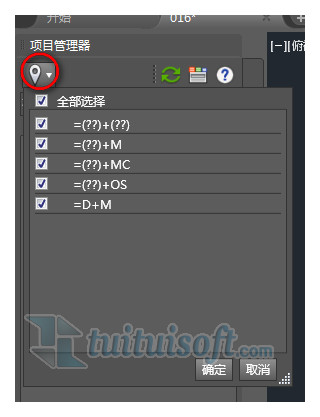

3、你可以通过过滤器来查看你想要的查看的件”安装代号“和“位置代号"的元件

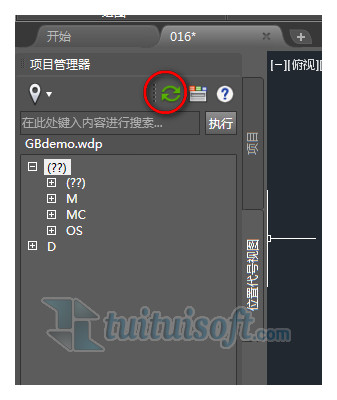

4、当项目元件数据发送变化的时候，比如你更改了元件标记，添加了位置代号等等，你可以通过刷新命令刷新项目的数据

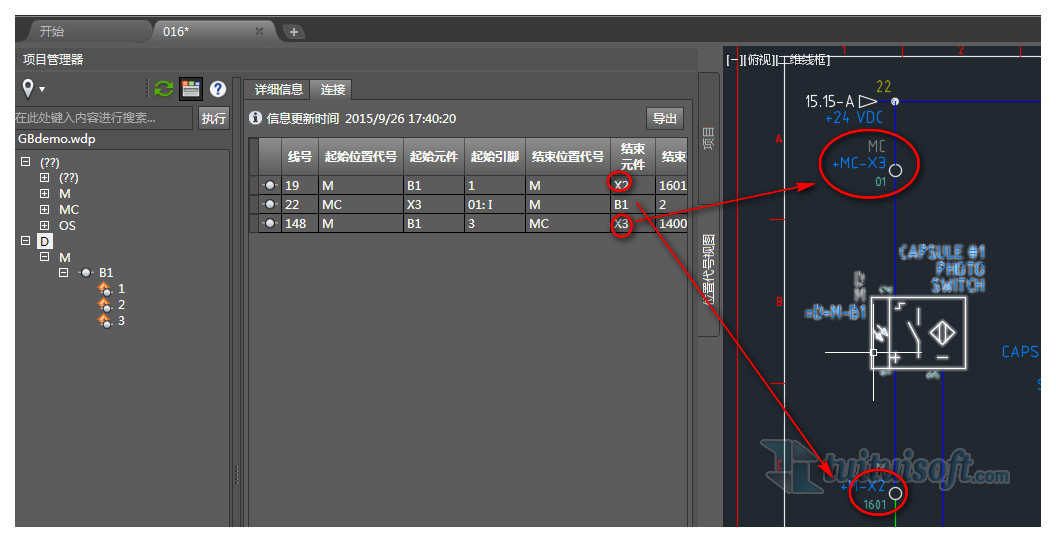

5、你可以通过树形结构，找到某个安装代号和位置代号下面的某个元件，同点击”显示详细属性何连接你可以查看对应元件的数据和与之相连的元件“

6、你可以通过右键”某个元件“然后通过浏览，快速找到某个元件

本文版权归腿腿教学网及原创作者所有，未经授权，谢绝转载。
