在工程建设中，基础基坑验收、桩基验收多达几百个，对于隐蔽验收资料来说，这是一件耗时耗力的工作。
已知的可以使用excel结合word创建邮件的方式批量制作，我没有尝试过。
由于当下在做revit因此，突然想到可以借助族实例的方式来进行创建。

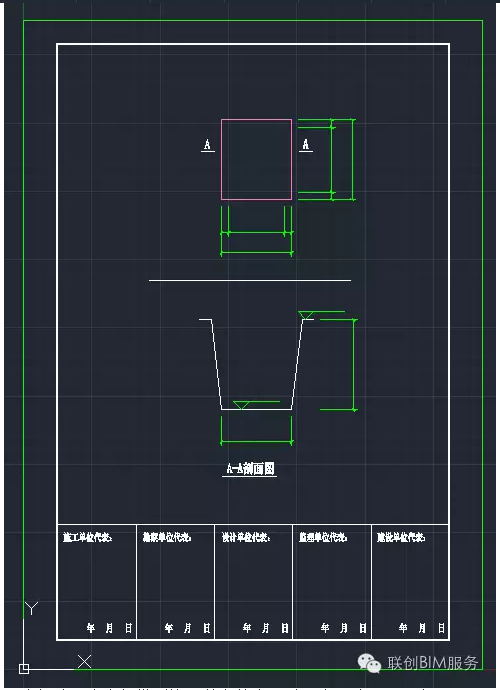

第一步：创建一个样本的cad图纸，删除其中需要变动的文字
第二步：revit中新建一个常规模型族（其它的也可以，自己选），导入cad图形。
对照cad原图创建模型字体，并设置关联参数，其中的辅助线用来对齐的，文字不能自动计算，因此计算部分全部要在excel中完成。
第三步：打开原始数据进行处理，例如把米转成毫米，通过各种excel函数，将其转换成符合要求的族类型列表。另存为csv然后修改为同族名同目录下的txt文件。
第四步：在revit中载入族，选择所有类型。（轴线编号没有单独做列，演示版本，我没有调整）。

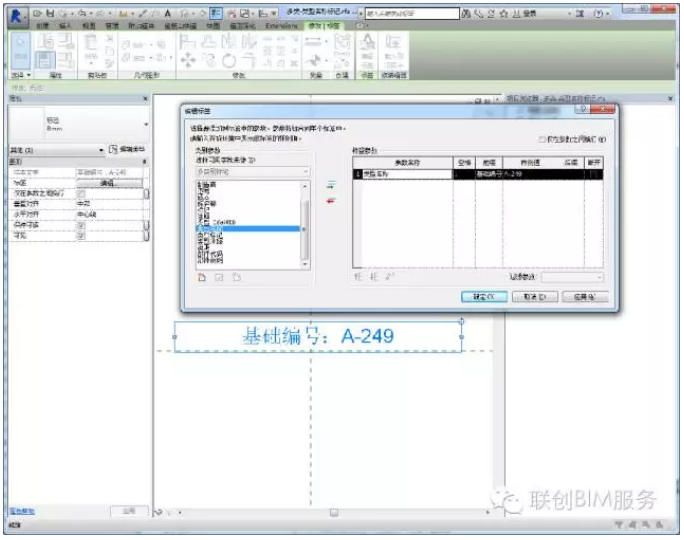

第五步：创建一个多类的类型名称标记族，调整标签前缀，调衡标签大小等。
第六步：将标记族载入到项目中，选择全部标记，使用创建的标记族进行标记，如下图所示
第七步：导出为CAD文件，进行批量打印。建议取消勾选将图纸上的视图和连接作为外部参照导入。（批量打印可以在网上所搜一下即可，在此不重复）
使用此思路还可以制作孔桩等资料，关于数据问题，其实可以把图形也关联在里面，这样修改尺寸，图形也会跟着变化，但是这样带来的风险就是，过大过小的构件在图框的呈现可能会超出范围，因此应该慎重使用。另外还有一种方法就是使用cad的命令流的方式来创建，整理数据完毕后，在CAD中绘制空白的图例，然后使用excel的数据整理成一个文本的命令流，复制命令流到cad中，cad自动在相应的位置创建相应的文字，然后根据文字的位置阵列一下图例，相当于是填充了一下底纹。
