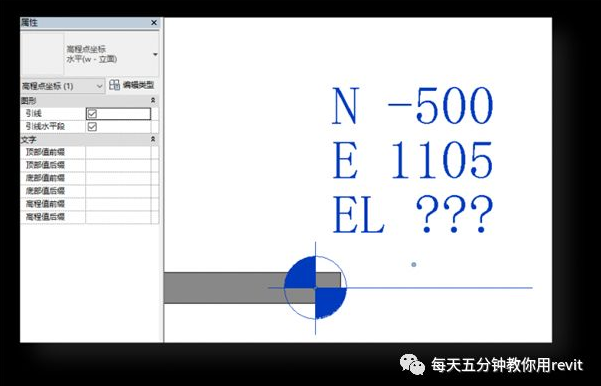

在绘制墙体的时候，在平面内使用“高程点坐标”命令标注一下墙体时，发现可以E，W方向的坐标均没问题，但是，高程EL后面的数值却无法正常显示。
此时想着会不会跟视图范围内剖切面高度的关系。为了验证真伪，便调整当前剖切面高度高于墙体顶部，然而问题依然存在。
此时苦于“高程点坐标”属于系统族，无法编辑。经过几次试验后，灵光乍现。原来标注的时候标注拾取的是墙体中心线。在系统族内，此线便对应一个竖直的工作平面，对于该工作平面而言不存在高程的说法，所以便出现这个结果。

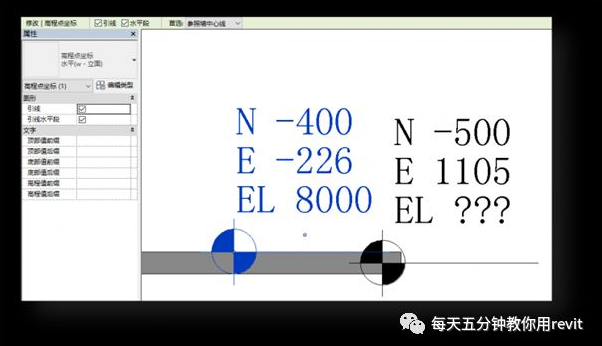

解决方法：标注的时候不要拾取到墙体中心线即可，如图所示：
THE END
