Revit技巧 | Revit配筋怎么画?Revit承台基础的构造配筋建模

发布于:2024-11-07 05:20:02

BIM中文网

更多

    01、问题描述

    利用Revit软件,对承台配筋建模。承台尺寸:1000x1000x500mm。

    钢筋布置:

        横向、纵向:HRB335,直径12mm,间距80mm;

        水平钢筋层距100mm;

        竖向:HRB335,直径10mm,间距80mm;

    预期建模效果如下:


    02、技术背景

    Revit钢筋模块说明如下:

    1、钢筋布置方式

    revit中,钢筋的典型布置方式有:


    按照三种布置方向,可以在一个剖面中设置不同位置方向的钢筋。

    2、钢筋的载入

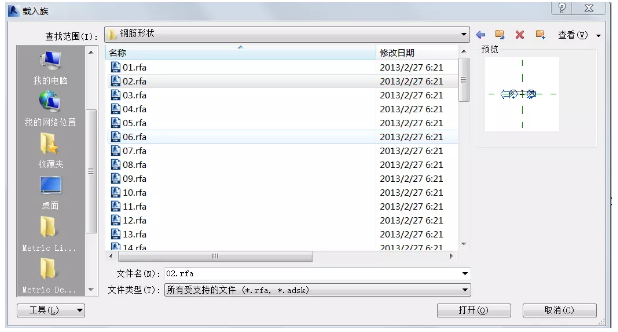

    钢筋是通过族文件订制的,可以通过外部文件载入,也可以自定义。


    3、钢筋形状选择

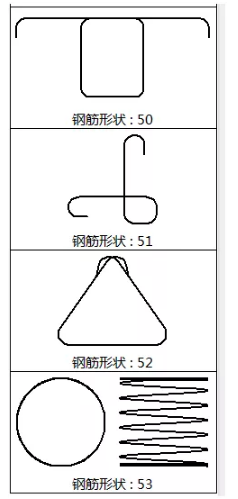

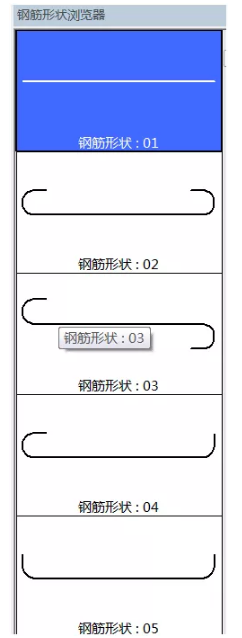

    Revit中默认支持的钢筋的形状有53种,包括圆柱螺旋箍筋。



    4、钢筋参数与信息

    每一根钢筋都对应了型号和参数,有利于与施工和算量对接。


    03、解决方案

    基本技术路径如下:

        载入【结构】-【独立基础】族,设置合适承台的尺寸参数;

        承台做横截剖面;

        按照间距布置普通钢筋;

        设置钢筋可见性;

        查看建模效果;

    04、实施事例

    1、创建承台基础

    首先创建一个长方体的承台块:1000x1000x500mm。

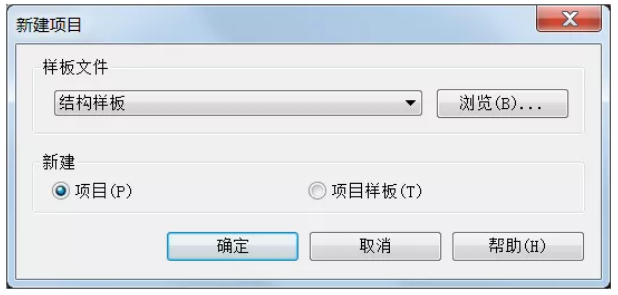

    新建【结构样板】

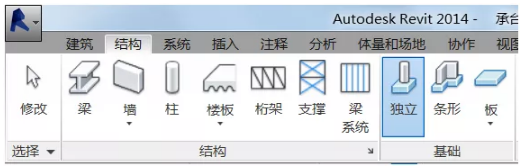

    【结构】-【独立基础】

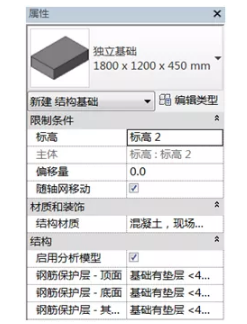

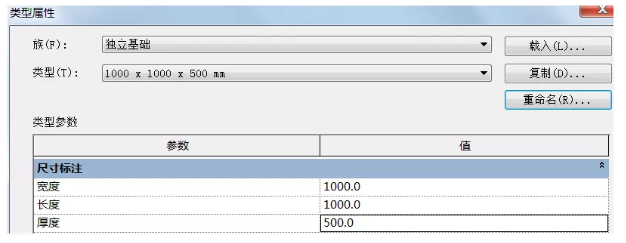

    承台基础属性值


    承台尺寸设置

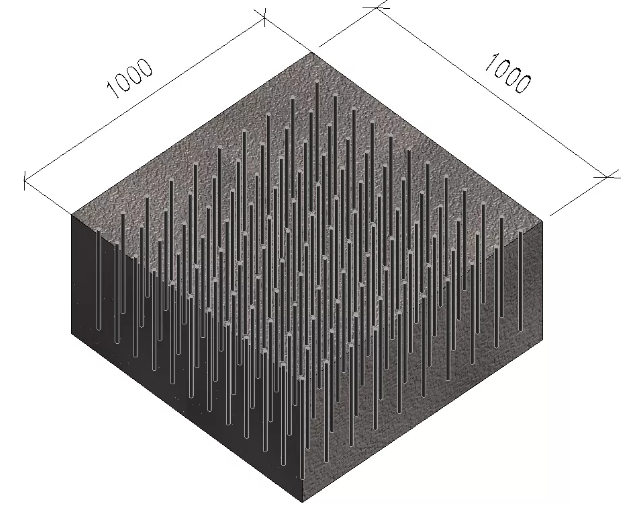

    承台三维效果


    2、设置剖面

    在承台中配置钢筋,首先需要设置剖面,在剖面中才能显示钢筋设计工具。

    切换标高1平面

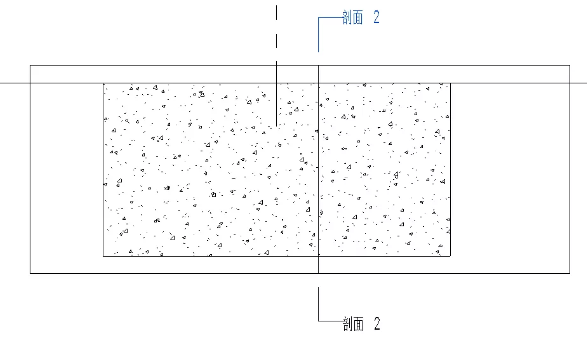

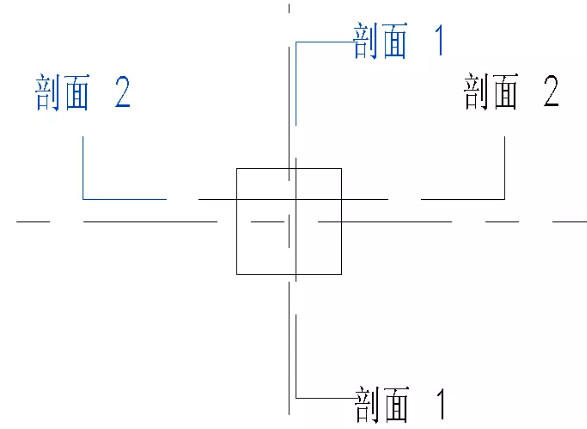

    绘制剖面1、2

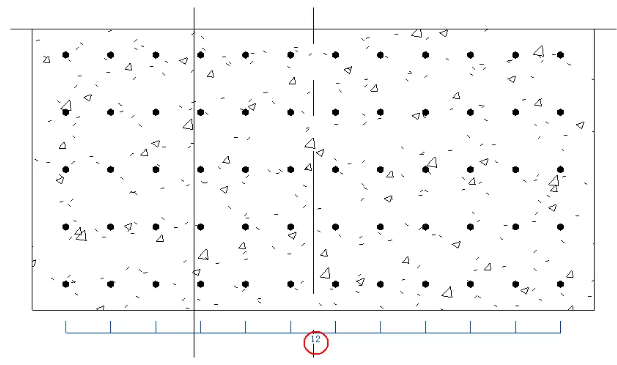

    进入剖面视图

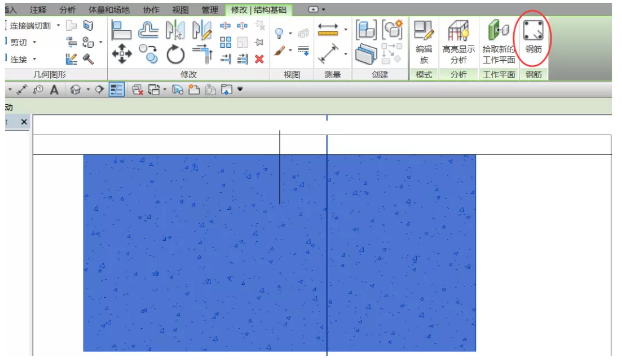

    点击承台剖面,显示【钢筋】工具

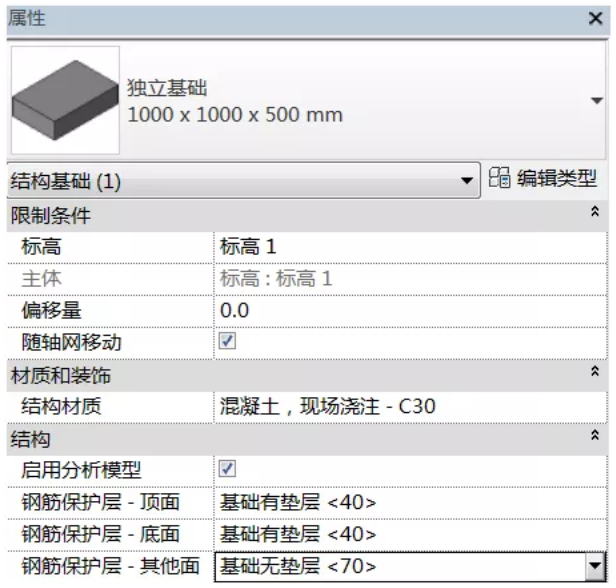

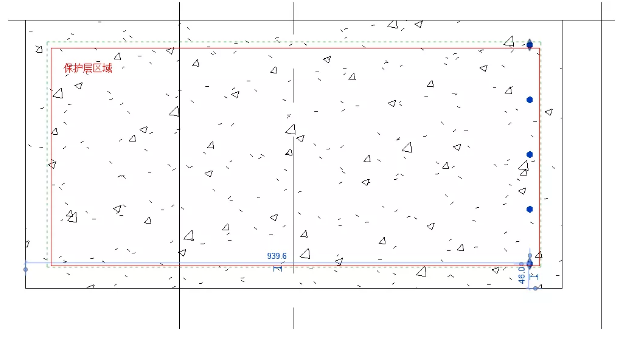

    承台的混凝土标号、保护层设置

    此处实际没能修改保护层厚度,只能按照默认值。


    3、钢筋设计

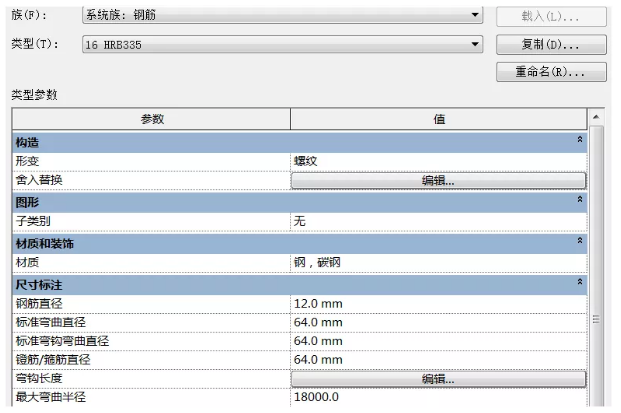

    钢筋设计面板

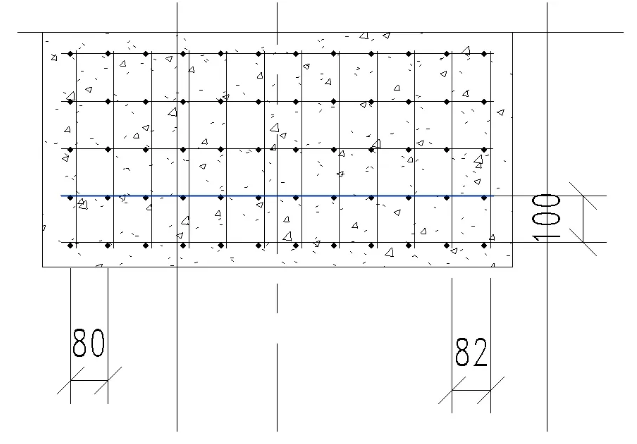

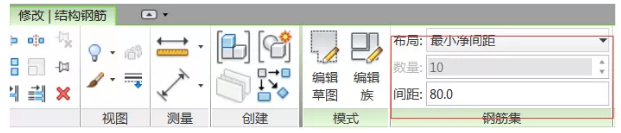

    按照【最小间距-80mm】布置钢筋集

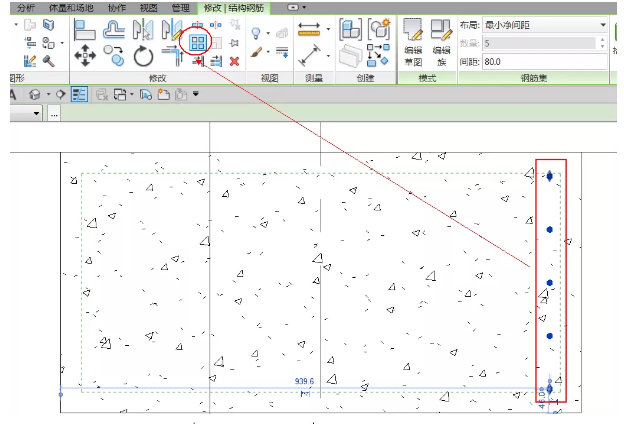

    布置一组钢筋集


    阵列生成其他钢筋集

    由阵列命令生成的钢筋集,数量可以设置,配筋数量较为灵活。



    4、钢筋集可视化设置

    设置可见性-【可以作为实体查看】

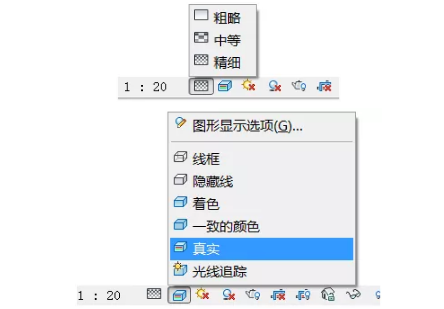

    【三维视图】-【精细】+【真实】


    【隐藏图元】-承台实体


    钢筋三维显示


    5、总体配筋建模效果

    依次布置其他方向的钢筋


    承台与钢筋

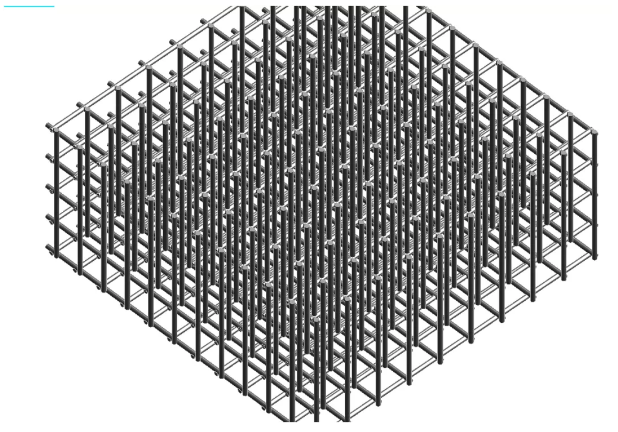

    隐藏承台后的钢筋骨架


    05、其他问题

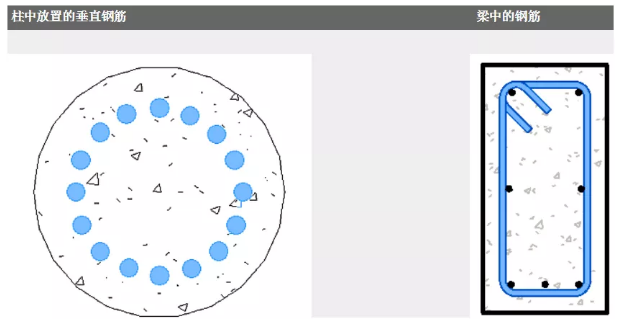

    1、螺旋箍筋柱与梁的配筋

    圆柱的纵筋可以通过钢筋的环形阵列配置

    梁中的箍筋可以找到匹配形状的钢筋


    2、有待解决的问题

    无法定义保护层厚度

    钢筋的精细位置设计

    如果需要微调钢筋位置,感到不便。

    钢筋布置可能存在冲突

    钢筋的定位不够精准,可能存在冲突。
