我们可以复制某个项目的项目标准,并将其应用于另一个项目。
项目标准内容
族类型(包括系统族,而不是载入的族)
全局参数(传输的与目标项目中全局参数名称相同的全局参数将添加为一个数字[1]重复)
线宽、材质、视图样板和对象样式
机械设置、管道和电气设置
标注样式、颜色填充方案和填充样式
打印设置
我们可以指定要复制的标准。传递中包括将复制的对象所引用的任何对象。例如,如果选择一种墙类型但忘记复制其材质时,Revit会复制它。
传递项目标准
1.打开源项目和目标项目。
2.在目标项目中,单击“管理”选项卡 → “设置”面板 → (传递项目标准)。
3.在“选择要复制的项目”对话框中,选择要从中复制的源项目。
4.选择所需的项目标准。要选择所有项目标准,需要单击“选择全部”。
5.单击“OK”。
6.如果显示“重复类型”对话框,选择以下选项之一:
覆盖:传递所有新项目标准,并覆盖复制类型。
仅传递新类型:传递所有新项目标准,并忽略复制类型。
取消:取消操作。
传递项目标准的提示
当使用“传递项目标准”工具时,需要考虑以下事项:
当系统族依赖于其他系统族时,所有相关的族都必须同时传递,以便使其关系保持不变。例如,文本类型和标注样式使用箭头。因此,文本类型、标注样式和箭头必须同时传递。
视图样板和过滤器必须同时传递才能保持其关系。
假设我们希望将视图样板和过滤器从源项目传递到目标项目。如果目标项目包含具有相同名称的视图样板和过滤器,需要将其删除,然后再从源项目传递这些项目。此预防措施可以避免出现潜在问题。
以下项目不在项目之间传递:
“楼层平面”和“天花板平面”视图类型
立面视图类型
剖面视图类型
Revit链接的可见性设置
我们将需要在目标项目中复制这些类型,然后根据需要手动设置属性。
下面可以帮忙我们了解如何使用文件来将系统族和二维绘图视图导入到模型中。
演示了以下过程:
1.将系统族从一个文件剪切并粘贴到另一个文件。
2.使用“传输项目标准”将系统族从一个文件传输到另一个文件。
3.从外部文件插入绘图视图。
该视频使用Revit2020录制。使用较新的软件版本时,可能会注意到在功能和用户界面方面有差别。
在开发设计时,可能希望使用其他项目中的详图或系统族类型。可以在模板文件中包括一些典型图元,或者采用另一种替代方法:针对不想要包括或可能不够常见以包括在模板文件中的典型图元,使用RVT文件作为“库”。

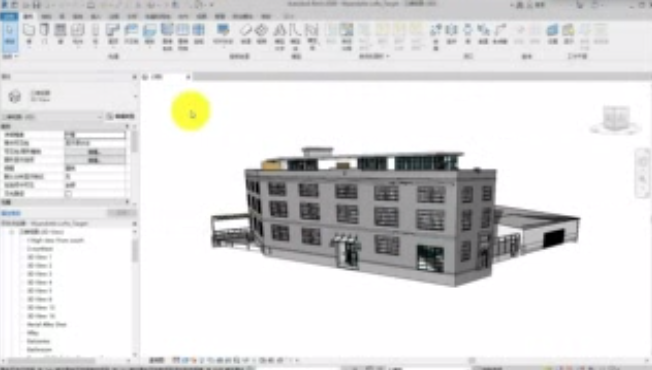

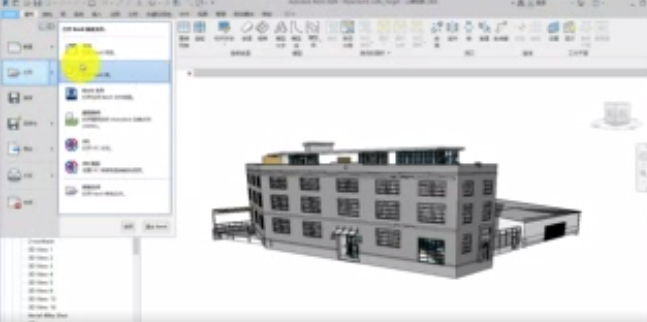

要将文件用作系统族的库,需要打开模型以及要用作库的文件。在此示例中,将打开包含许多防火墙的文件。可以在库文件中看到每个墙类型的示例实例。查找要在模型中使用的图元,然后将它们复制到剪贴板。现在,切换到目标模板的视图,然后将图元粘贴到视图中。现在,这些系统族类型即可在模型中使用。
可以将系统族从一个文件传输到另一个文件的另一种方法是打开这两个文件,然后在“管理”选项卡上选择“传输项目标准”。可以在此处选择要传输的类别。需要记住,以这种方式传输将传输特定类别中的所有族和类型。如果源库文件中有许多类型,则先前介绍的剪切并粘贴方法仅是特定于族的副本。
典型详图是可以对其使用库文件的其他图元。打开模型中的任何二维视图。在本例中,我们将打开图纸视图,然后在“插入”选项卡上单击“从文件插入”,接着单击“从文件插入视图”。在对话框中,导航到要用于二维详图库的文件。
在“插入视图”对话框中,可以看到库文件中的绘图视图。选择要导入到模型中的视图,然后单击“确定”。视图将添加到项目浏览器中,可以根据需要针对该项目进行修改并且可以在施工文档集中使用。
使用Revit作为其他项目的库可以节省时间,并使项目符合我们的办公标准。
