1、首先先明确一下族类别的概念。Revit中的构件可以根据以下四个层级进行分类，族类别、族、族类型、族实例。
1.1 族类别是最高级别，例如结构柱、门、窗、风管等。
1.2 族是某一类别中图元的分类，是一个包含通用属性（称作参数）集和相关图形表示的图元组。
1.3 族类型是某一种族中的细分。属于一个族的不同图元的部分或全部参数可能有不同的值，但是参数（其名称与含义）的集合是相同的。
1.4 族实例是模型中的某一个实例，是模型结构中最小的单元。
1.5 图中是四个层级的例子，编号1、2、3、4分别是族类别、族、族类型、族实例。
2、因此，在特定的窗口载入族文件的时候，就需要确定被载入族的族类别是否正确。例如，图中在结构柱的窗口中载入族，如果选择族类别为结构框架的族，就会提示该族的类别不正确。
3、为了解决这个问题，可以打开我们需要载入的族，然后在族编辑器左上角找到族类别和族参数按钮，点开之后，修改族类别。

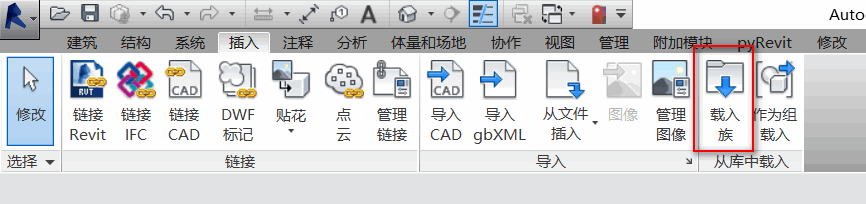

4、如果在载入族的时候，选择的是插入选项卡中的载入族命令，那么就不需要考虑族类别的问题。
