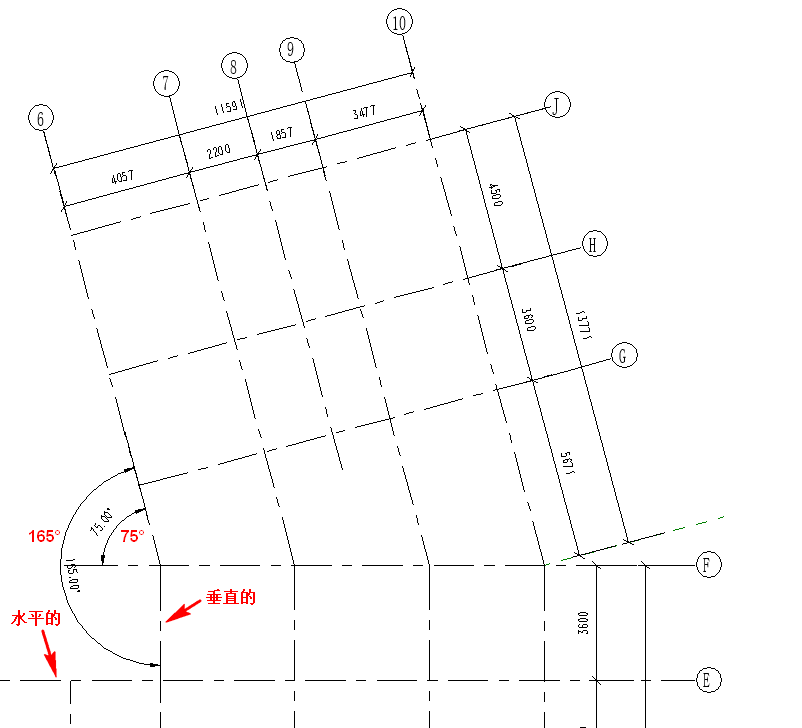

有时候，我们建筑所需的轴网并非都是相互垂直的，例如我们需要创建这么一个轴网：
我们可以看到6~10号轴，是有带角度的，那么我们在Revit中要怎么做才能创建出带角度的轴网呢？
首先我们利用参照平面绘制出带有角度轴网的参照线。
然后，选择【建筑】选项卡—【轴网】，在绘制前选择【多段】，然后再进行轴网绘制，具体操作见下动图。

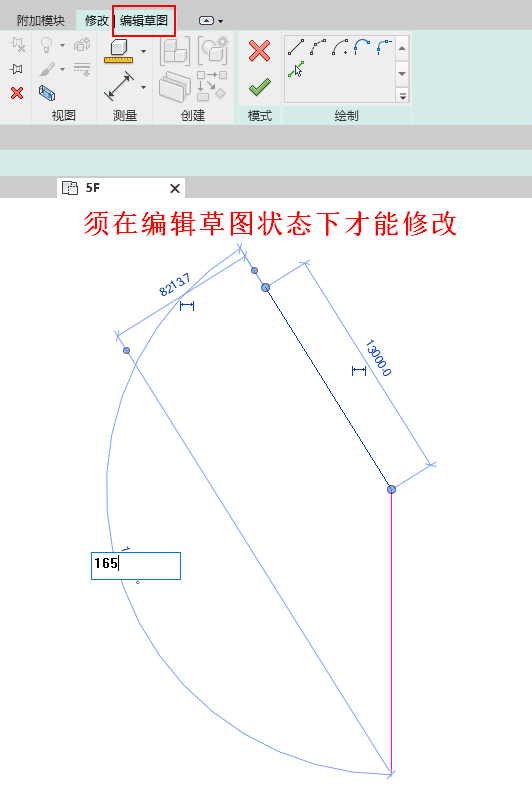

当然一些简单的角度不需要绘制参照平面，直接绘制多段轴网之后再修改角度即可。
