本文旨在分享使用SketchUp绘制辅助线的技巧，帮助读者更好地利用这个功能。SketchUp是一款强大的建模软件，它提供了丰富的工具和功能，方便用户绘制和编辑3D模型。辅助线是在绘制过程中起到辅助作用的线条，可以帮助我们更准确地定位和建立模型。掌握绘制辅助线的技巧，可以提高我们的工作效率并使模型更精确。
1. 使用矩形和圆形工具快速绘制辅助线
矩形和圆形工具是SketchUp中最常用的绘图工具之一。我们可以利用这两个工具快速绘制辅助线。
首先，选择矩形工具，在绘制矩形的过程中按下Shift键，并且按住Ctrl键（在Windows系统中）或Option键（在Mac系统中）。这样可以绘制出一个正方形。我们可以利用这个正方形来作为辅助线，帮助我们对齐模型的不同部分。
类似地，使用圆形工具时，按住Shift键可以绘制出等比例的圆形。这个圆形可以作为辅助线，帮助我们确定模型的圆形部分。
2. 使用插入辅助线工具绘制精确的辅助线
插入辅助线工具是SketchUp中专门用于绘制辅助线的工具。使用这个工具可以绘制出精确的辅助线。
要使用插入辅助线工具，首先选择它，并单击要绘制辅助线的位置。接下来，键入辅助线的长度并按下Enter键。这样就可以在指定的位置绘制出一条精确的辅助线。
通过使用插入辅助线工具，我们可以在模型中添加任意多的辅助线，以帮助我们更好地定位和建立模型。
3. 使用偏移工具创建平行辅助线
偏移工具是SketchUp中常用的工具之一，它可以用来创建平行的线条。我们可以利用这个工具创建平行的辅助线。
要使用偏移工具创建平行辅助线，首先选择偏移工具。接下来，单击要复制的线条，然后按住Ctrl键（在Windows系统中）或Option键（在Mac系统中）并拖动鼠标，即可创建出平行的辅助线。
通过使用偏移工具，我们可以快速创建出与已有线条平行的辅助线，用于模型的对称、定位等操作。
4. 使用构造线工具绘制特殊形状的辅助线
构造线工具是SketchUp中非常有用的工具，它可以用来绘制各种特殊形状的辅助线。
要使用构造线工具，首先选择它，然后单击绘制的起点。接下来，单击要绘制的下一个点，直到完成所需的形状。最后，按下Enter键，即可绘制出特殊形状的辅助线。
通过使用构造线工具，我们可以绘制出各种复杂的形状的辅助线，以帮助我们建立更具复杂性和创意性的模型。

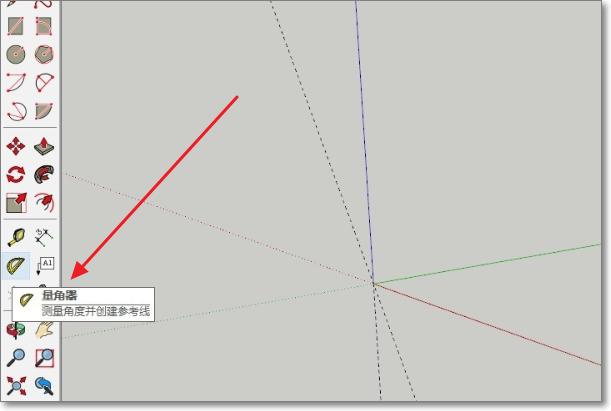

5. 使用角度工具绘制角度辅助线
角度工具是SketchUp中专门用于绘制角度的工具。我们可以利用这个工具绘制出角度辅助线。
要使用角度工具，首先选择它。然后，单击绘制的起点，并拖动鼠标来确定角度的大小。最后，单击确定角度的第二个点，并按下Enter键，即可绘制出角度辅助线。
通过使用角度工具，我们可以绘制出各种不同大小和形状的角度辅助线，以帮助我们更好地定位和建立模型。
6. 使用计量工具测量辅助线的长度
计量工具是SketchUp中用于测量距离、角度和面积的工具。我们可以利用这个工具测量辅助线的长度。
要使用计量工具，首先选择它。然后，单击要测量的起点，并拖动鼠标来测量辅助线的长度。最后，松开鼠标即可完成测量。
通过使用计量工具，我们可以准确地测量辅助线的长度，帮助我们更好地掌握模型的尺寸。
总结而言，通过掌握上述技巧，我们可以更好地利用SketchUp的辅助线功能，提高工作效率，并绘制出更精确、创意性更强的模型。
