在很多杂志封面图中，我们都可以看到这样的场景——一束光线透过水面，如下图所示。
以前的教程中，我们会直接拿一张成图作为环境背景来使用，或者后期利用PS等软件进行合成。那么，在3ds Max中如何直接创建出这样的场景呢？学完今天的教程，你就可以自己动手渲染出这样的画面了。本教程需要一定的软件基础，学习时请务必仔细。
需要说明的是，本教程是小编向国外教程直接学来的，所以没有加原创标注。但内容方面并不是简单的复制粘贴，有些地方会有改动，我也会加上自己的理解和说明。

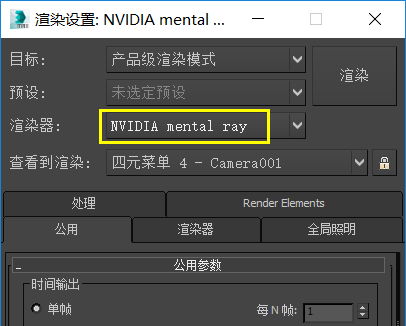

1、在渲染设置中将渲染器改为mental ray渲染器（这里我用的是2016版软件，更新的版本可能换成了Arnold渲染器，如果是这样请看别的教程。其实，mental ray渲染器能实现的效果不亚于vray渲染器，只是可能理解起来不够直接，教程也不多，所以用的人较少。）
注：不同的渲染器会有不同的材质和贴图，当然也对应不同的灯光和渲染模式，所以在添加材质和灯光时一定要注意。
2、创建一个plane作为水面，长和宽分别为1000×1000，分段都是200。

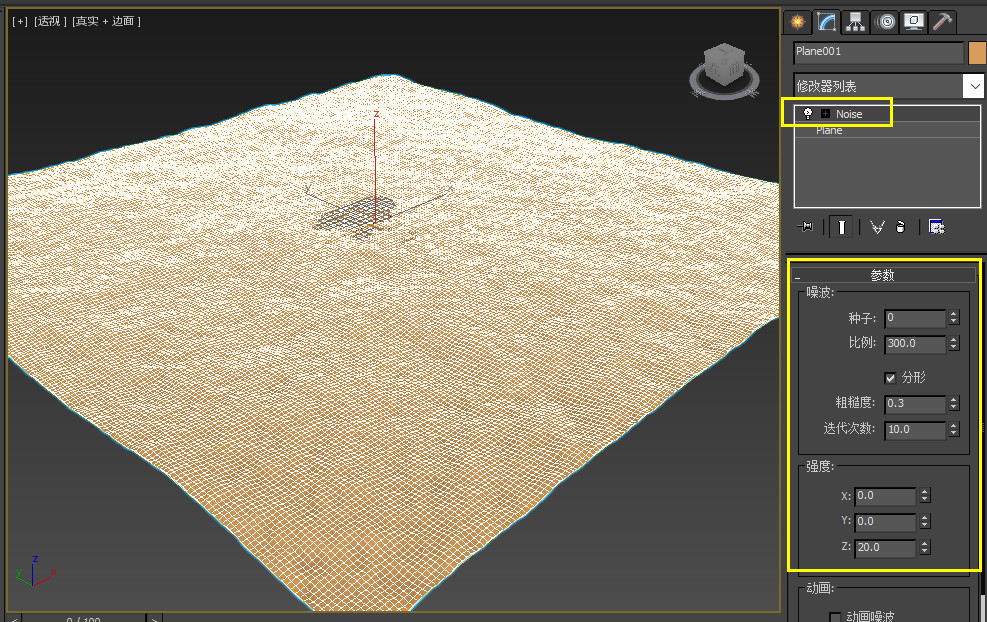

3、添加噪波修改器，比例300，勾选分形。粗糙度为0.3，迭代次数为10，Z方向强度设为20。
注：原教程中用的是置换修改器，加了个噪波贴图。不会用置换修改器的可以参考【教程069】。这里主要是让水面产生起伏的效果。

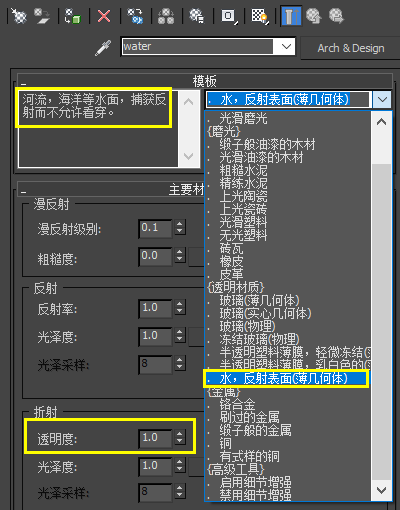

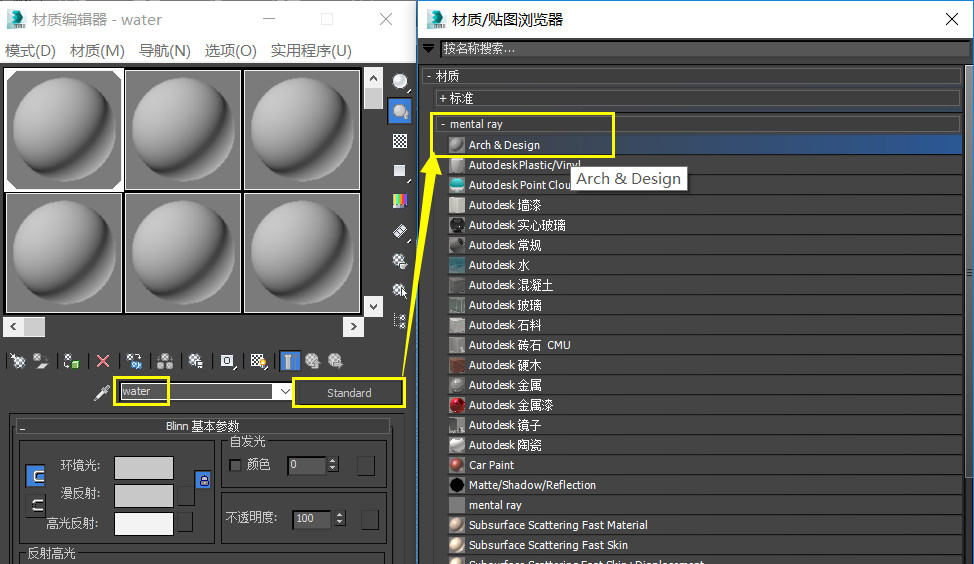

4、给水面设置材质。按M打开材质编辑器，选择mental ray材质中的Arch & Design。在模板中选择水，反射表面（薄几何体），折射透明度设为1.0。

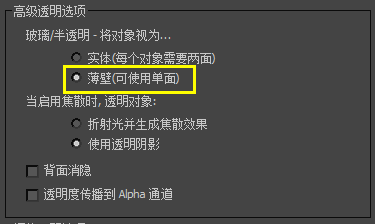

5、在高级渲染选项卷展栏下找到高级透明选项，勾选薄壁（可使用单面）。
6、然后在特殊用途贴图中设置凹凸贴图的参数，如下图所示：
Largest：100.0
Smallest：1.0
Quantity：20
Steepness：5.0

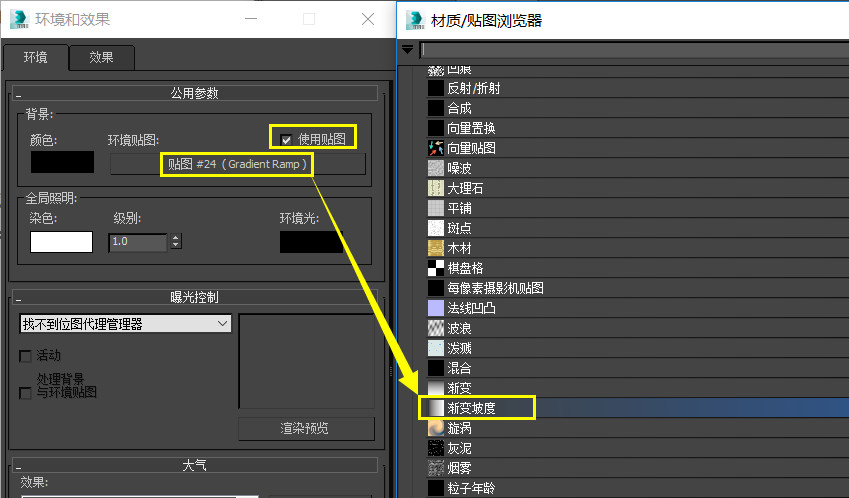

7、接下来需要设置环境贴图，以模仿真实的水下环境。按快捷键8打开环境和效果窗口，勾选使用贴图，贴图选择渐变坡度（Gradient Ramp）。

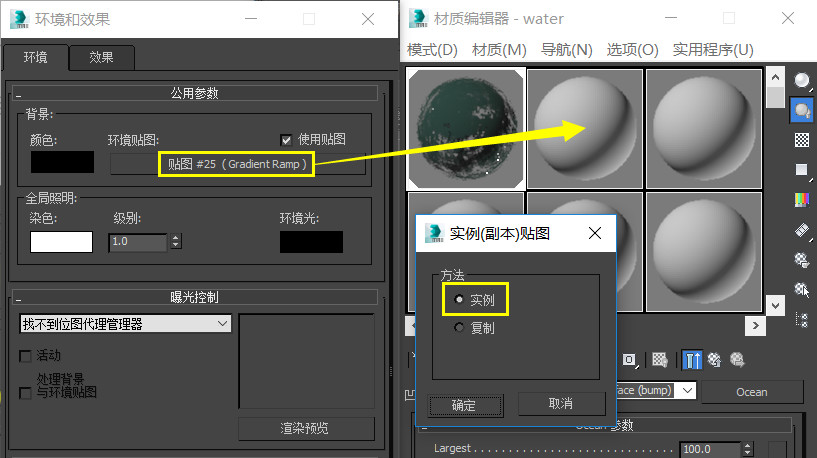

8、打开材质编辑器，按住渐变坡度贴图不放，直接拖到一个新的材质球上，方式选择实例。然后即可在材质编辑器中修改渐变坡度贴图的参数。

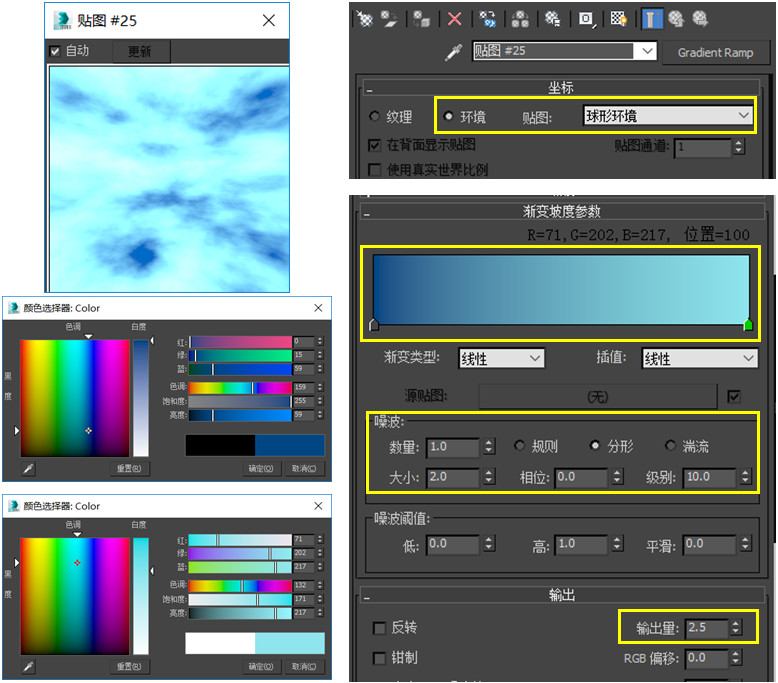

9、坐标设为球形环境，渐变坡度参数从深蓝向浅蓝渐变，RGB值可自行选择。我这里设的分别是[0, 15, 59]和[71, 202, 217]。噪波数量1.0，大小2.0，级别10.0，勾选分形。输出量设为2.5。

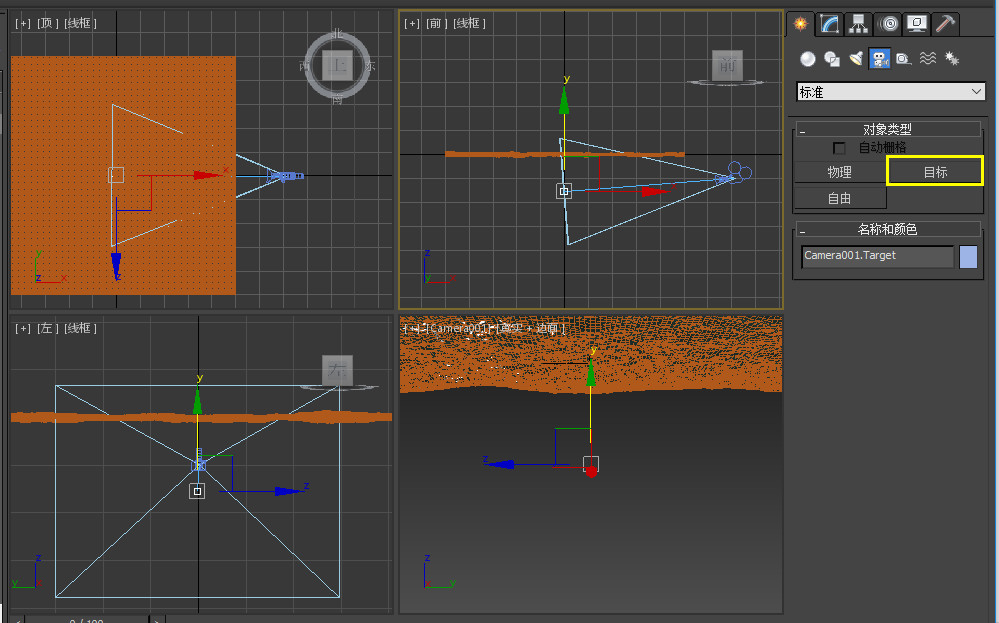

10、然后在顶视图创建目标摄影机，透视图中按快捷键C切换到摄影机视图，在其他视图中调节摄影机的位置和方向。

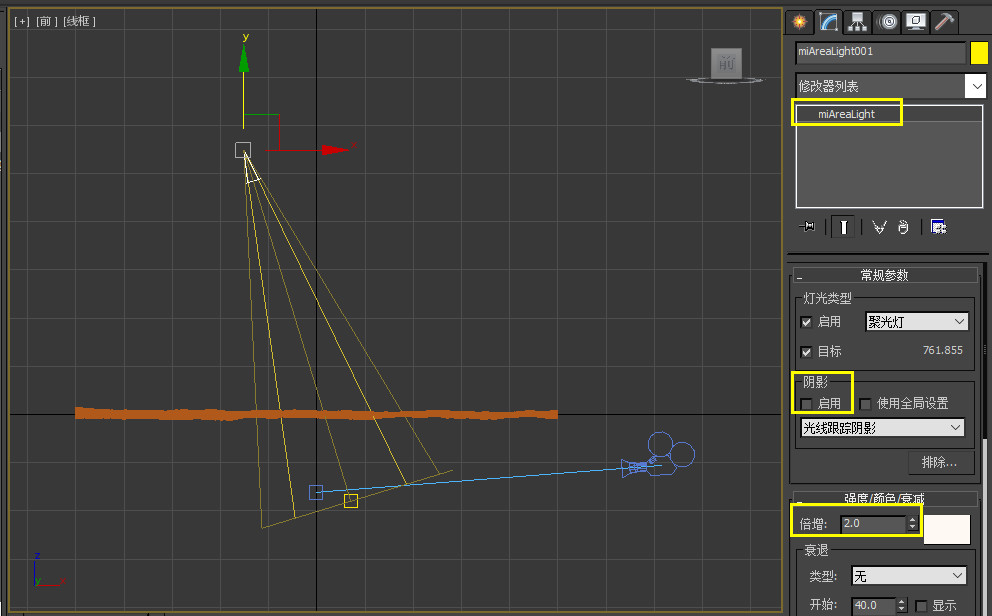

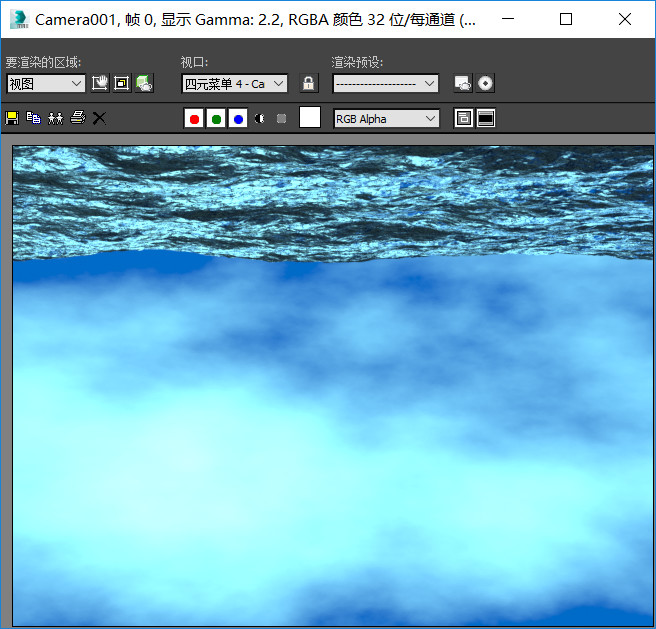

11、在前视图创建mr Area Light，取消勾选阴影启用，倍增值设为2.0。此时渲染如下图所示。

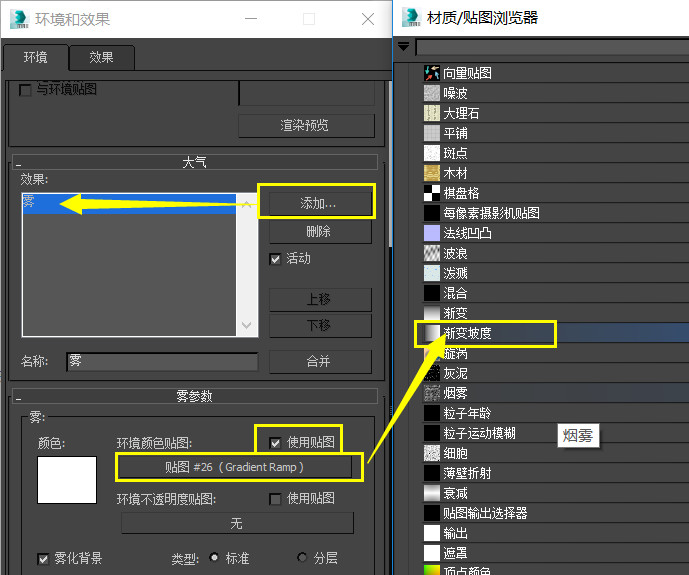

12、这里水面和背景环境之间的过渡显得很僵硬，我们再给环境添加雾效果。再环境和效果窗口的大气卷展栏中添加雾，雾的环境贴图选择渐变坡度。

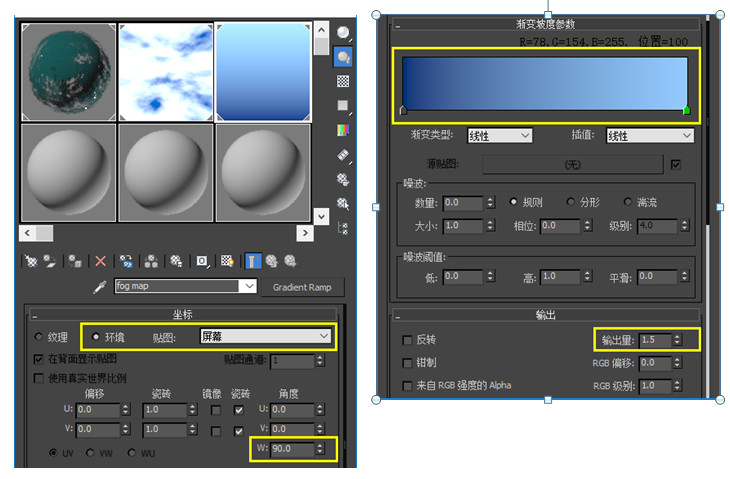

13、同样以实例方式将该贴图拖到材质编辑器中，坐标选择屏幕，W角度设为90，颜色渐变如图（从深蓝到浅蓝，RGB值自行调节），最后输出量设为1.5。

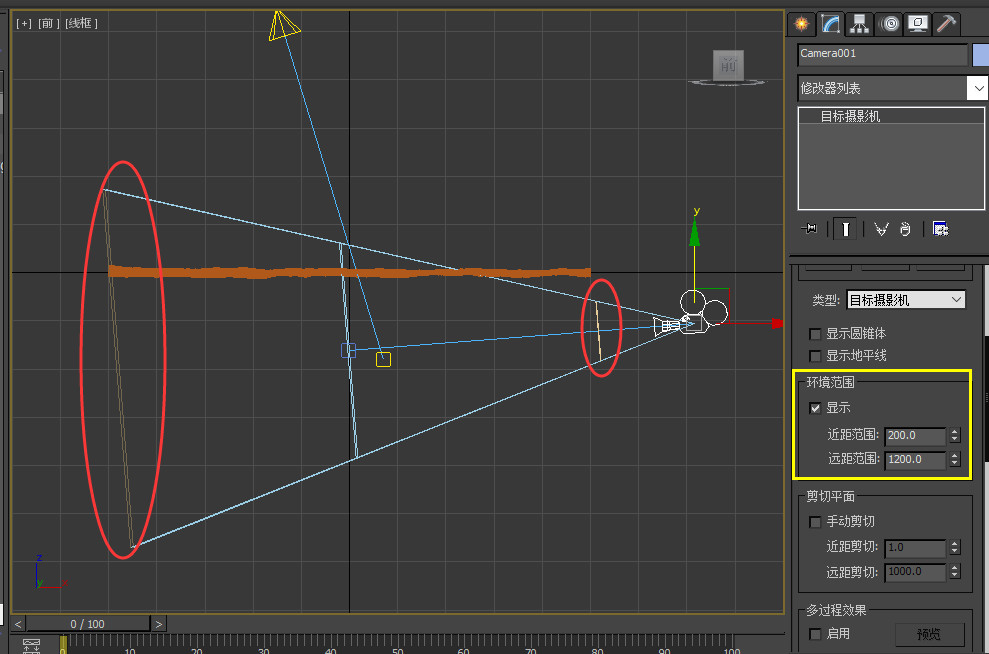

14、选择摄影机，调整摄影机视图的环境范围，勾选显示，近距范围200，远距范围1200。这两个数值根据视图中的平面范围调节，保证范围是在水面正下方，如下图红色圆圈所示，再次渲染查看效果。

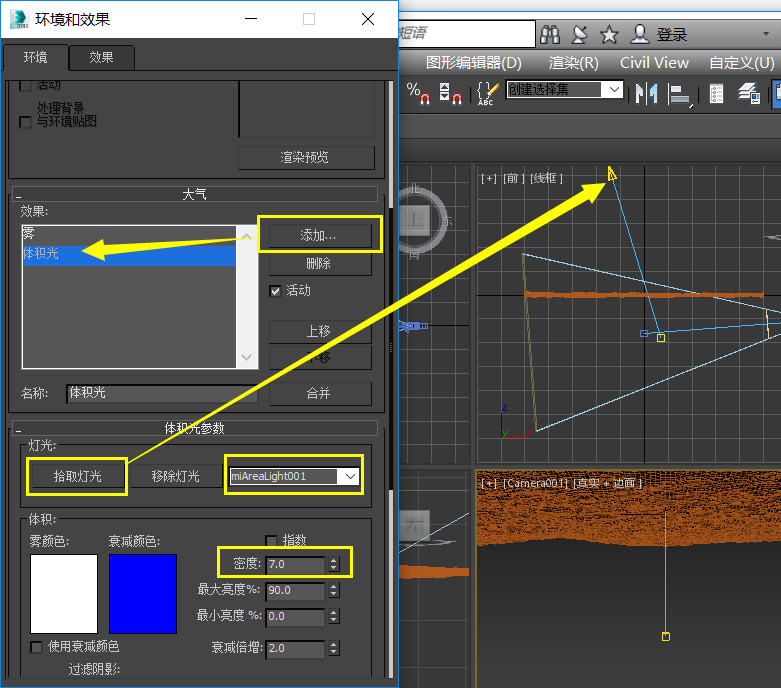

15、接下来创建光线，这里用到的是以前讲过的体积光。大气效果中添加体积光，拾取视图中的mr区域光，密度设为7.0。
16、开启灯光的远距衰减，同样是结合视图中的位置设置开始和结束的值，最好是光线刚透过水面时开始衰减，接近摄影机视图底端衰减至零。这里我设的值分别为623和952。

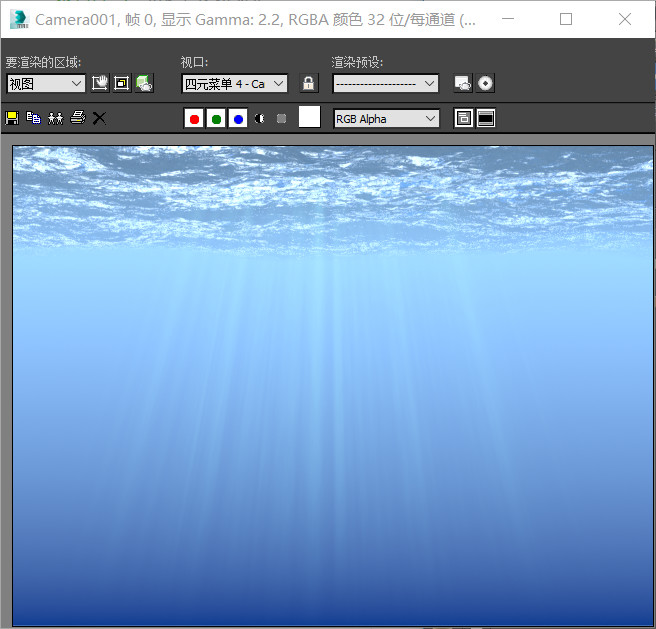

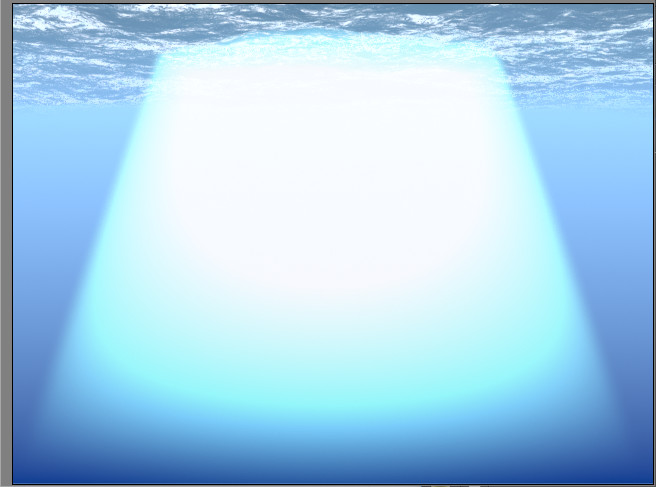

此时渲染的话看到的是一整块体积光，如下图所示，我们需要设置透过的光线是一束一束分开的效果，这就需要对光线加一个投影贴图。

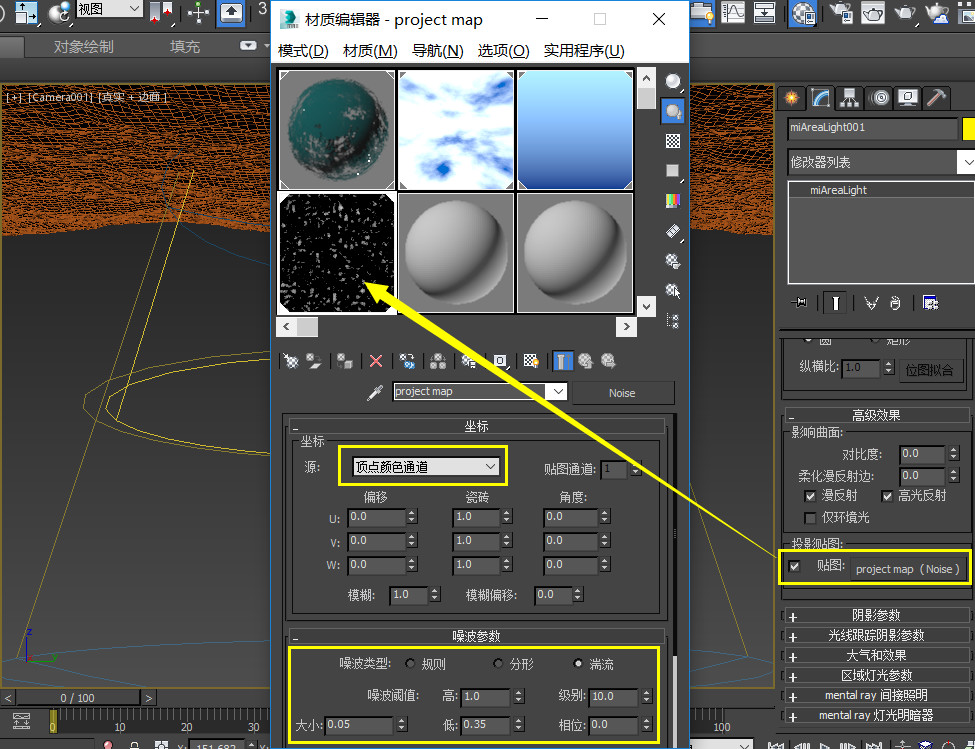

17、勾选灯光高级效果卷展栏中的贴图选项，贴图设为噪波，拖到材质编辑器中设置参数。坐标一定要选择顶点颜色通道，噪波大小设为0.05，级别10.0，类型选择湍流，然后将阈值下限设为0.35，该值越大，透过的光线就越少。

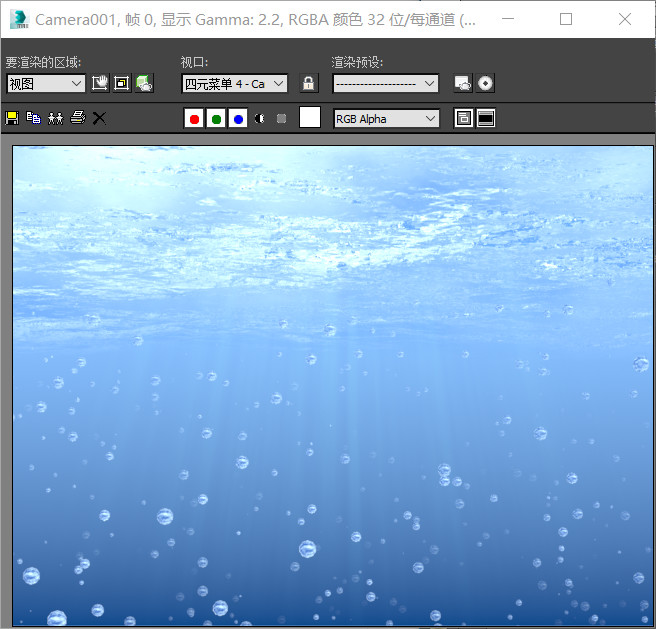

最后渲染如下——
阈值下限设为0.2时
最后梳理一下本教程的思路：
第一步，创建水面并设置材质；
第二步，设置背景环境贴图（渐变）；
第三步，添加雾效果；
第四步，添加体积光效果。
其中可调节的参数有很多，包括水面起伏的类型，渐变贴图的颜色变化，雾和体积光的浓度（密度），投影光束的类型等，这里就不再展开，大家完全可以自己尝试。有需要的话还可以创建一个海底的沙地，用粒子喷射添加一些气泡等。
