今天教大家如何画螺旋石墨烯纳米带，模型如下图所示：

建模过程

1、创建一根螺旋线，半径1为1000mm，半径2为250mm，高度为3000mm，圈数6.0。

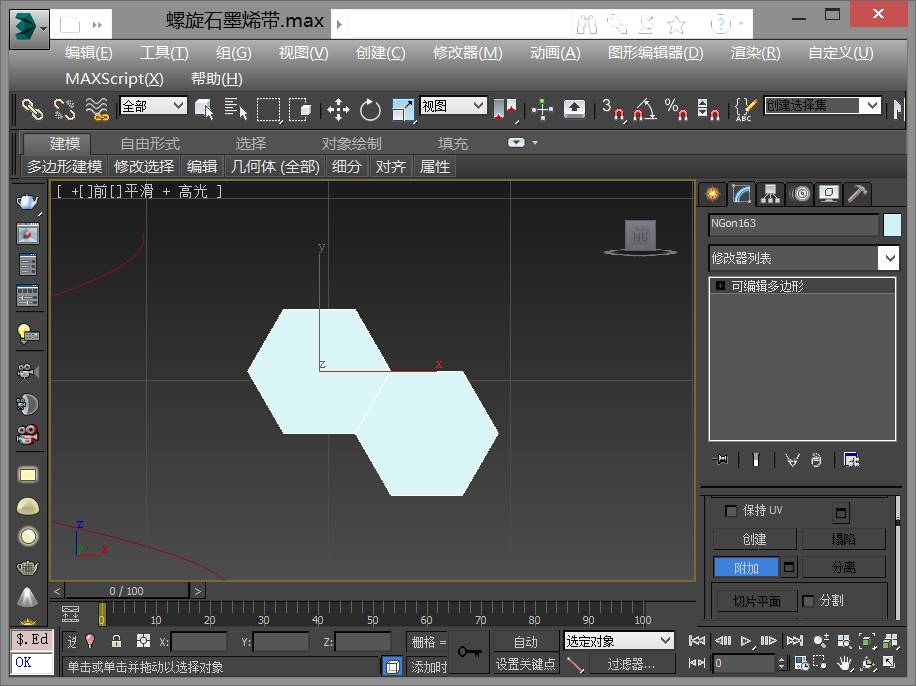

2、在前视图创建一个正六边形，半径100mm，开启顶点捕捉复制一个，移动到如图所示的位置。

转为可编辑多边形后附加在一起

3、在运动面板的“指定控制器”卷展栏中点击“位置：位置XYZ”，然后点击左上角的按钮，打开“指定位置控制器”，选择“路径约束”，点击确定。

4、点击“添加路径”，拾取视图中的螺旋线。

5、勾选“跟随”，旋转六边形的角度使其与螺旋线的路径相切。

6、点击“工具>>快照”，勾选“范围”，副本数设为150（大家不必拘泥于教程中的参数，根据自己建的模型来确定合适的数值），点击确定。

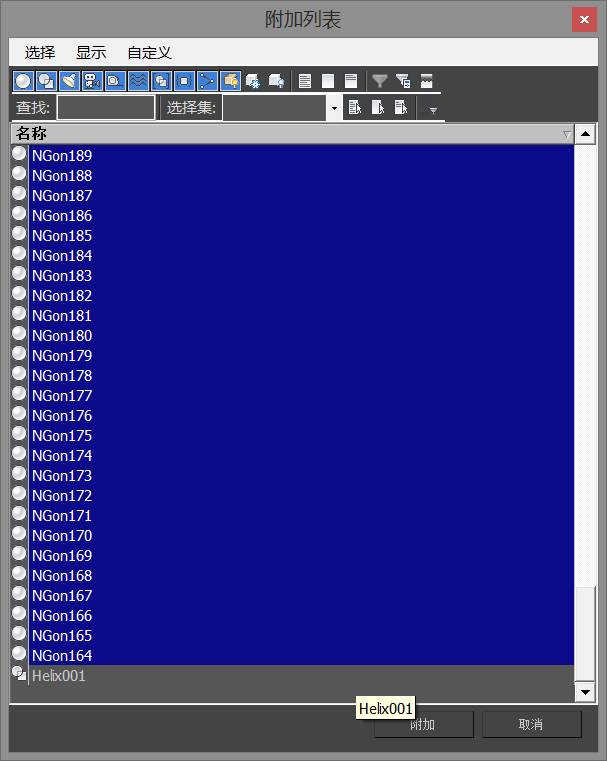

7、将所有六边形附加为一个整体，焊接需要焊接的顶点。注意设置合适的焊接阈值，如果有部分没焊接好可以后续选中焊接。

8、添加晶格修改器，设置支柱半径10mm，节点半径25mm。

9、渲染如下
