在Navisworks中，查看剖面图是一项非常重要的功能，它帮助用户更好地理解和分析建筑模型的内部结构。下面将介绍如何使用Navisworks来查看剖面图。

步骤一：导入建筑模型

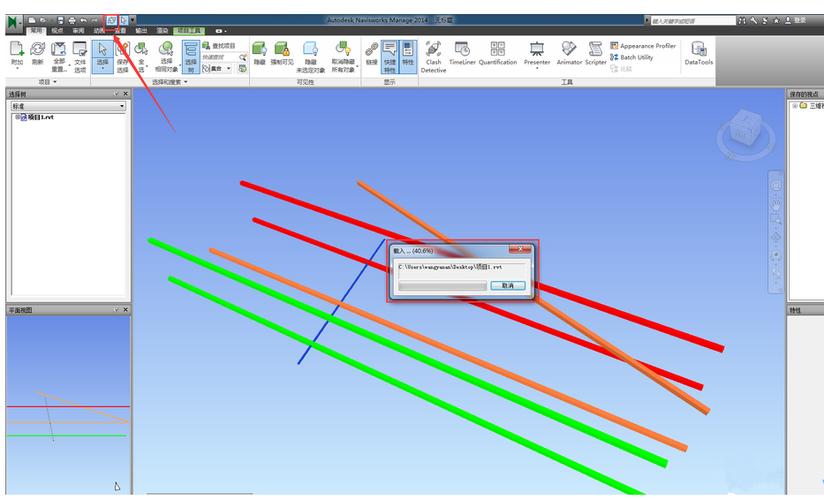

首先，打开Navisworks软件并导入建筑模型。可以通过单击“打开”按钮或拖动模型文件到软件界面进行导入。导入后，可以选择显示模型的特定视图，例如3D视图或平面视图。

步骤二：创建剖面工具

要查看剖面图，需要创建一个剖面工具。在导航栏上选择“工具”选项卡，然后选择“剖面”。在弹出的剖面视图对话框中，单击“新建剖面”按钮。然后，可以选择剖面的类型，例如水平剖面、垂直剖面或自定义剖面。

步骤三：定义剖面位置

在创建剖面工具后，需要定义剖面的位置。在剖面视图对话框中，可以使用鼠标在建筑模型上单击和拖动来定义剖面的位置。剖面可以在模型的任何位置创建，用户可以根据需要移动和调整剖面的位置。

步骤四：调整剖面参数

在定义剖面的位置后，可以调整剖面的参数。在剖面视图对话框中，可以设置剖面的深度、宽度和高度等参数。这些参数将决定剖面的大小和范围。

步骤五：查看剖面图

完成上述步骤后，可以点击“确定”按钮来查看剖面图。剖面图将显示在Navisworks的主界面上。可以使用鼠标滚轮来放大或缩小剖面图，也可以使用鼠标拖动来移动剖面图的位置。

步骤六：分析剖面图

Navisworks还提供了一些分析工具，可以用于进一步分析和理解剖面图。例如，可以使用“测量工具”来测量剖面图中的尺寸，以了解建筑模型的具体细节。还可以使用“截图工具”来捕捉剖面图，并将其保存为图片文件。

步骤七：导出剖面图

最后，如果需要将剖面图导出并与他人共享，可以使用Navisworks的导出功能。选择“文件”选项卡，然后选择“导出”选项来导出剖面图。可以选择导出为常见的图片格式，如JPEG或PNG，也可以选择导出为PDF文件。

总结起来，Navisworks是一个功能强大的建筑模型查看软件，它提供了查看剖面图的功能，帮助用户更好地理解和分析建筑模型。通过导入建筑模型、创建剖面工具、定义剖面位置、调整剖面参数、查看剖面图、分析剖面图和导出剖面图等步骤，用户可以轻松地在Navisworks中查看和使用剖面图。
