在Revit中，使用洞口命令对墙开洞时会将墙体贯穿，在一些情况下我们并不需要将墙体贯穿，下面介绍两种方法来解决这一问题。
一、使用分隔条创建洞口

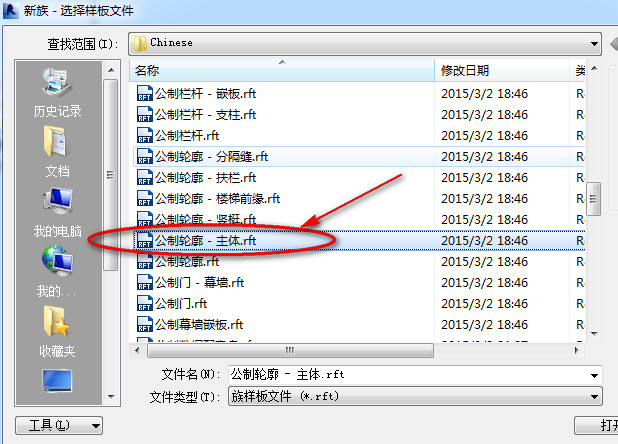

1、新建公制轮廓-主体族

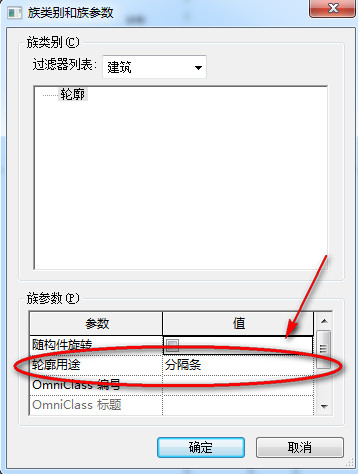

2、将族进行保存并打开族类别，在轮廓用途中选择分隔条

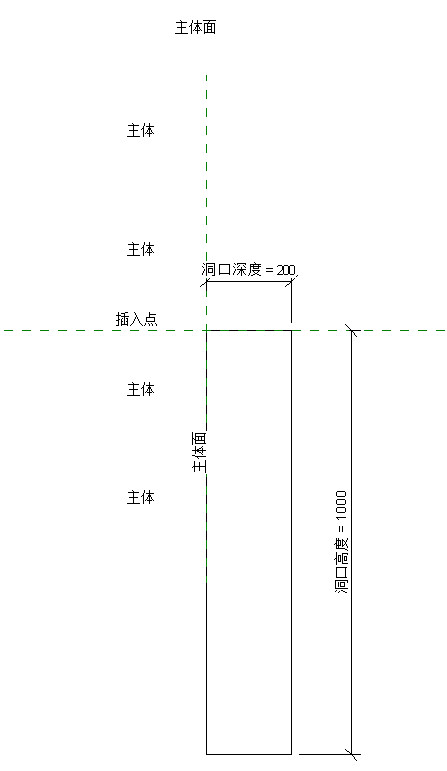

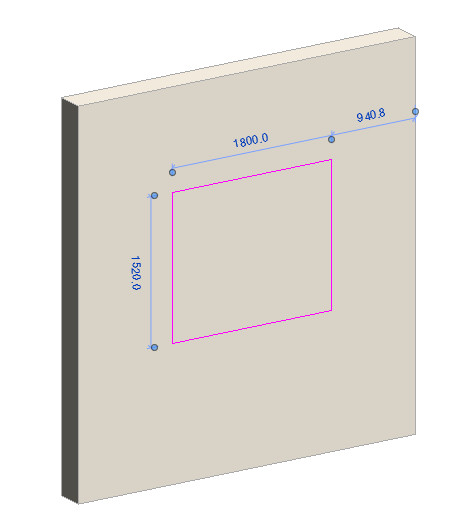

3、使用直线命令绘制洞口轮廓

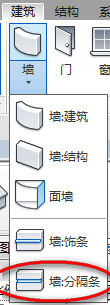

4、将轮廓族保存并载入到项目中，在建筑选项卡中选择墙：分隔条，并将分割条放置在墙体上

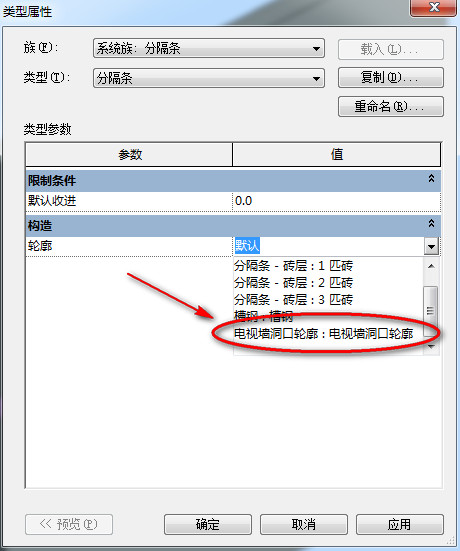

5、选中分隔条，在类型属性面板中将轮廓替换成刚才绘制的轮廓，并调整分隔条长度

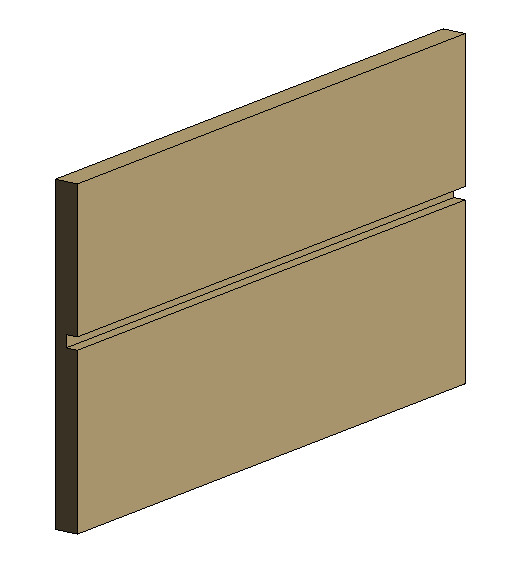

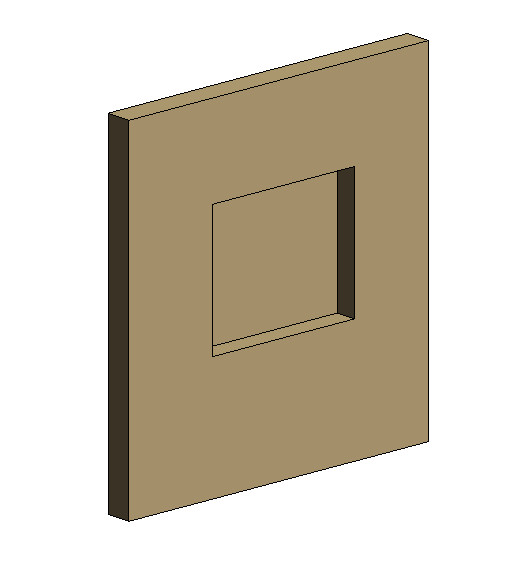

效果图如下：
二、使用空心拉伸进行剪切
1、在建筑选项卡中选择内建模型，设置一个族类别并命名
2、设置墙面为参照平面，使用空心拉伸命令在墙面上绘制洞口形状

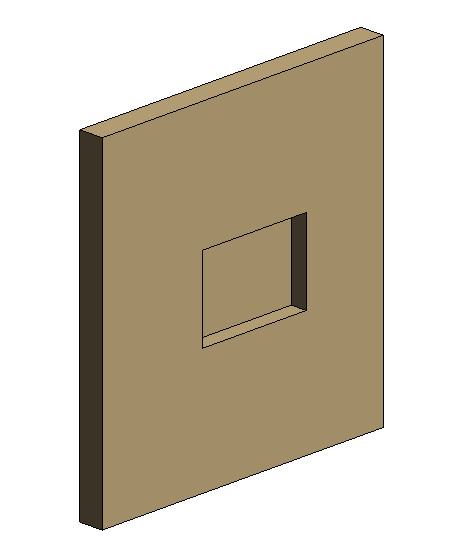

3、调整好空心拉伸的厚度，将空心拉伸与墙体进行剪切，完成后效果图如下！
