在REVIT中没有专门提供墙地面铺装的功能，我们可以通过幕墙来做，使用幕墙可以在明细表中统计到铺装的数量尺寸等信息。

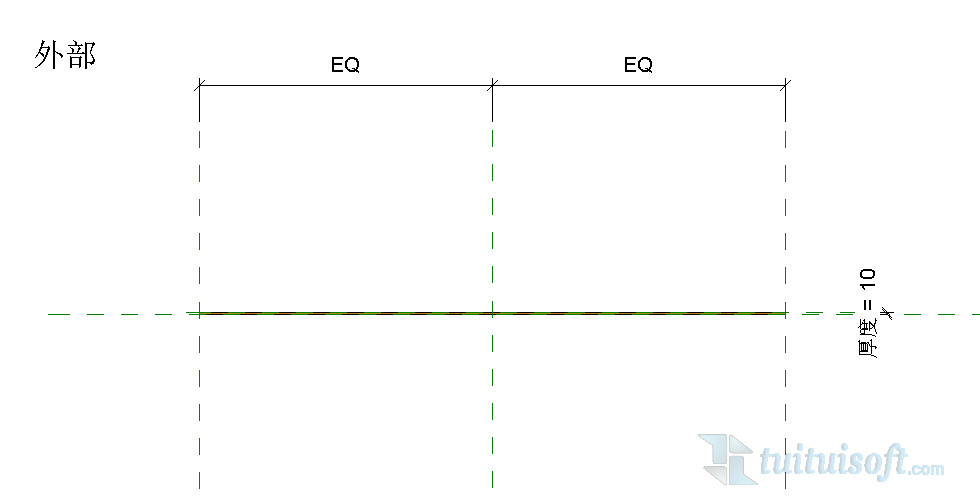

1、打开公制幕墙嵌板族，创建一个厚度为10的玻璃嵌板。并对它添加子类别及材质。保存命名并载入到项目中。

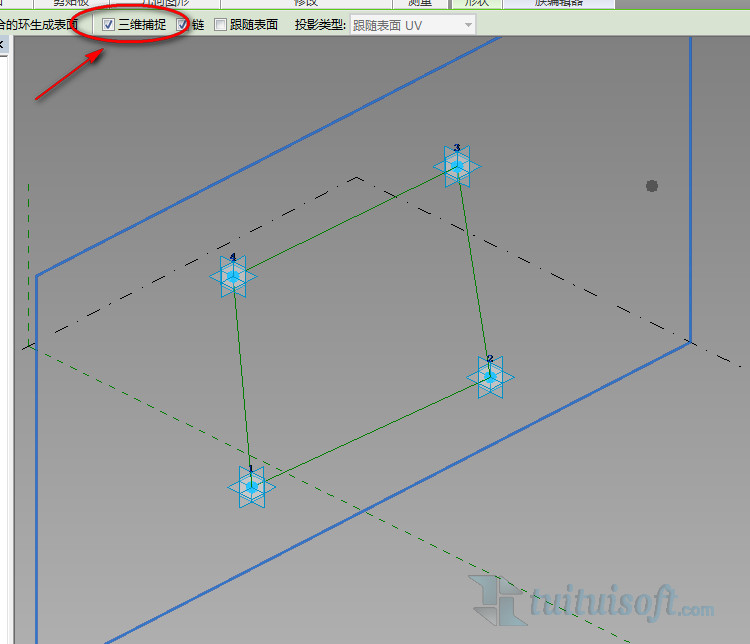

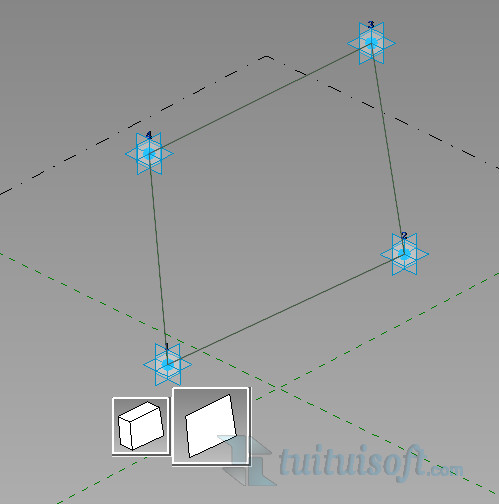

3、将它们改为自适应点，用参照线对四个点进行连接，拾取不到可打开三维捕捉

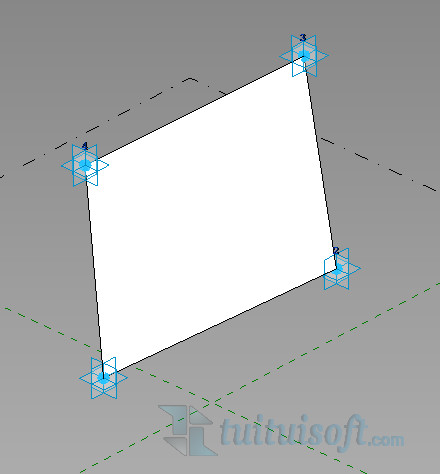

4、对自适应点和参照线进行全选，将它们生成一个体量面。保存命名并载入到项目中。

5、将体量面的四个点依次选中墙面的四个顶点

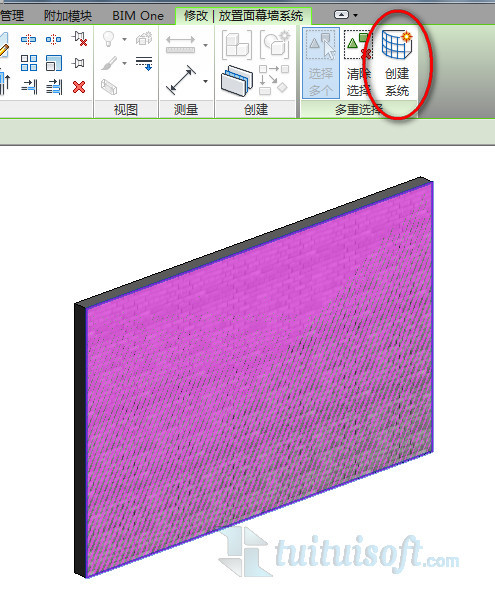

6、使用建筑选项卡中的幕墙系统，拾取体量面，选择创建幕墙系统。并将体量面删除。

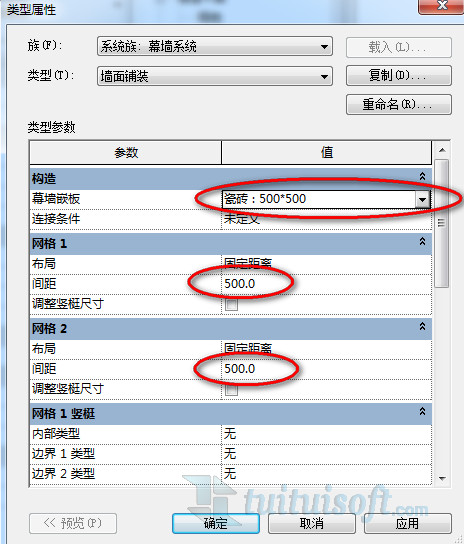

7、选中幕墙，在类型属性中对它进行修改

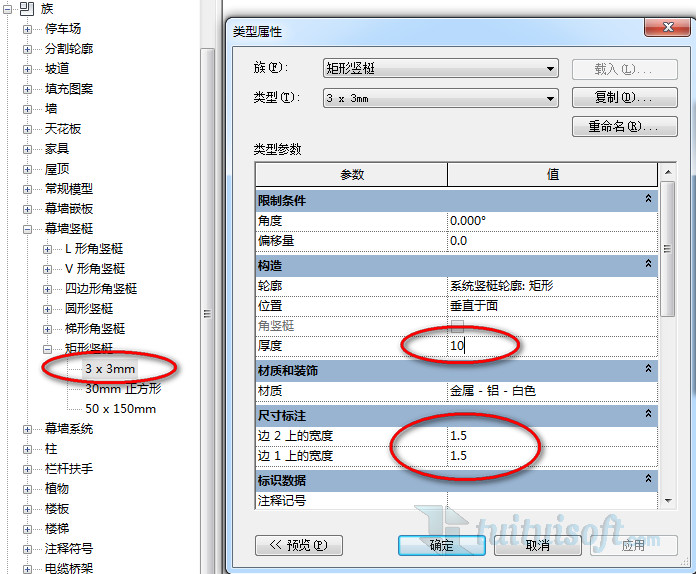

8、如果需要做灰缝，可以利用幕墙竖梃来创建。在项目浏览器的族中找到幕墙竖梃，对矩形竖梃新建一个3 x 3mm的类型，并对它进行修改

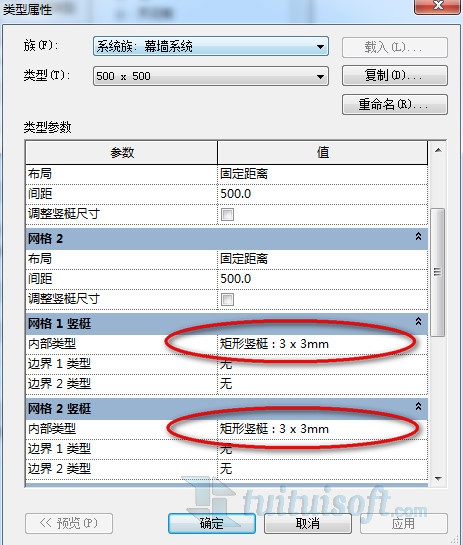

9、选择幕墙，打开类型属性面板，将内部竖梃改为3 x 3mm类型

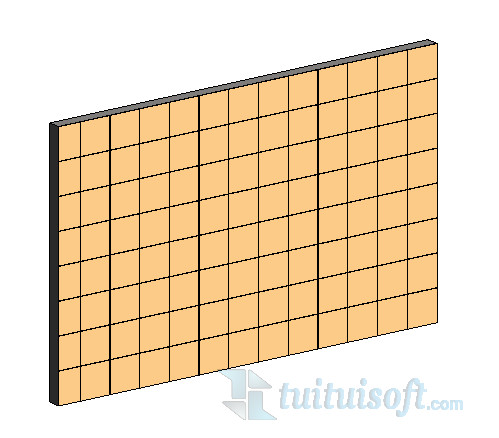

10、这样一个带有灰缝的墙面铺装就完成了

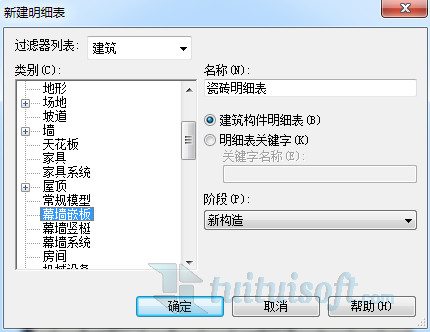

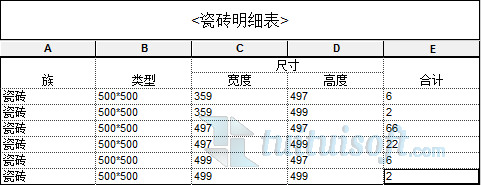

11、在创建明细表时在类别中应选择幕墙嵌板，并修改明细表名称
