如何绘制不规则楼板

发布于:2017-04-18 17:12:48
首页/技术分享/Revit
收藏
10412

胡珂

更多

今天我们来看一下如何绘制不规则的楼板

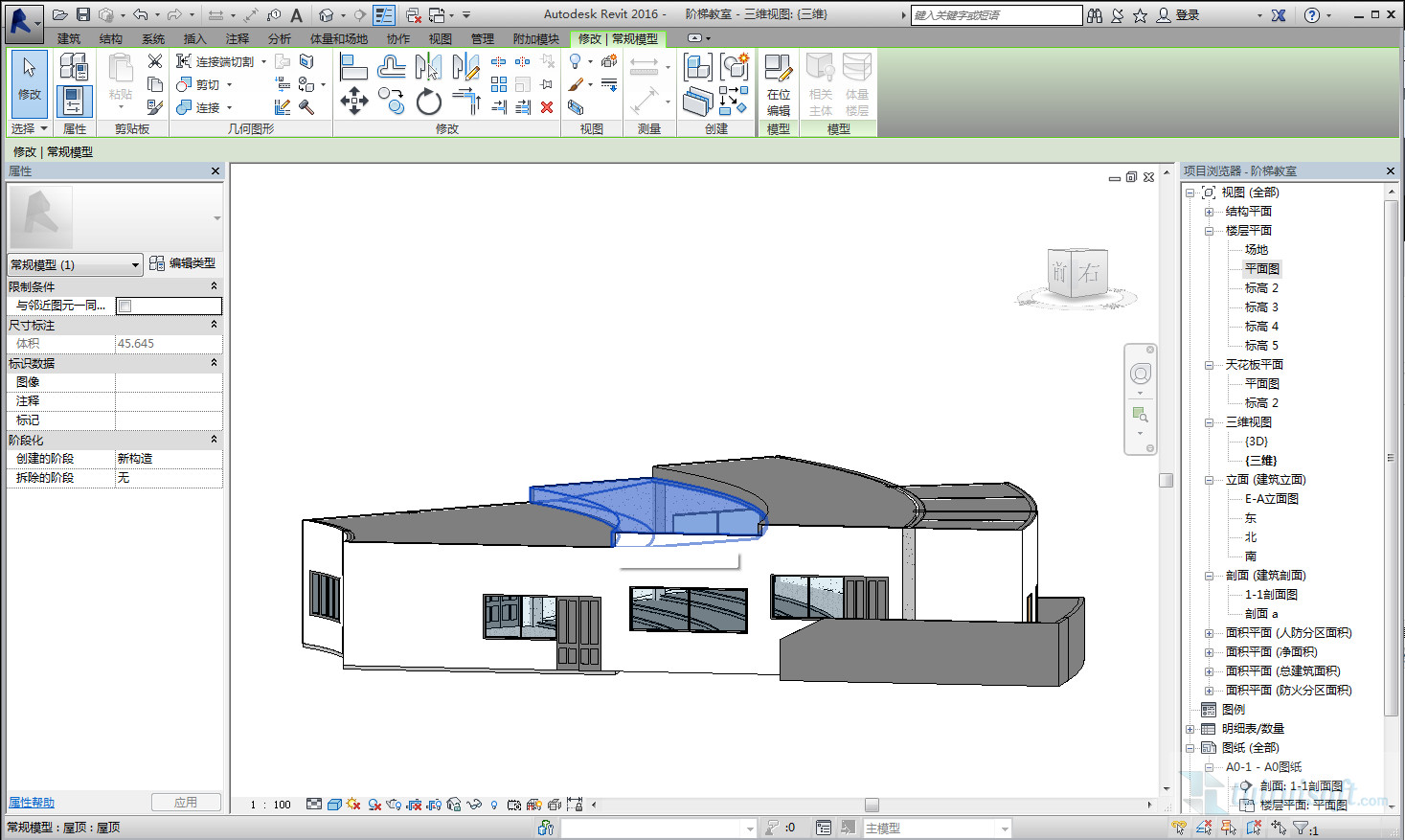

我在练习考题的时候遇到了这种楼板

我们将他隔离出来看一下

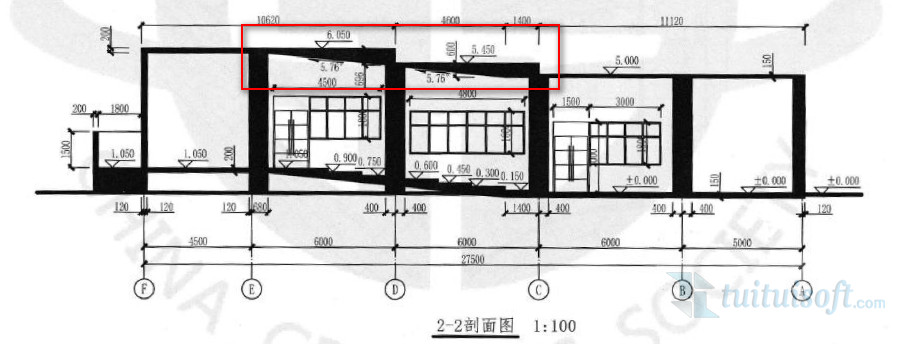

我们来看一下题目

对于这种不规则楼板我们应该怎样绘制呢?

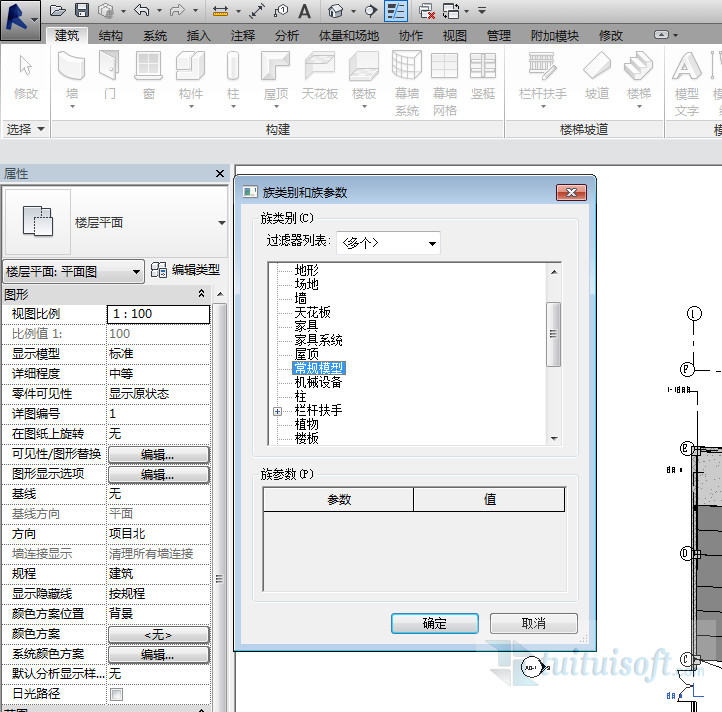

我们可以用内建模型来绘制。我们选择构建,内建模型,常规模型,命名为楼板

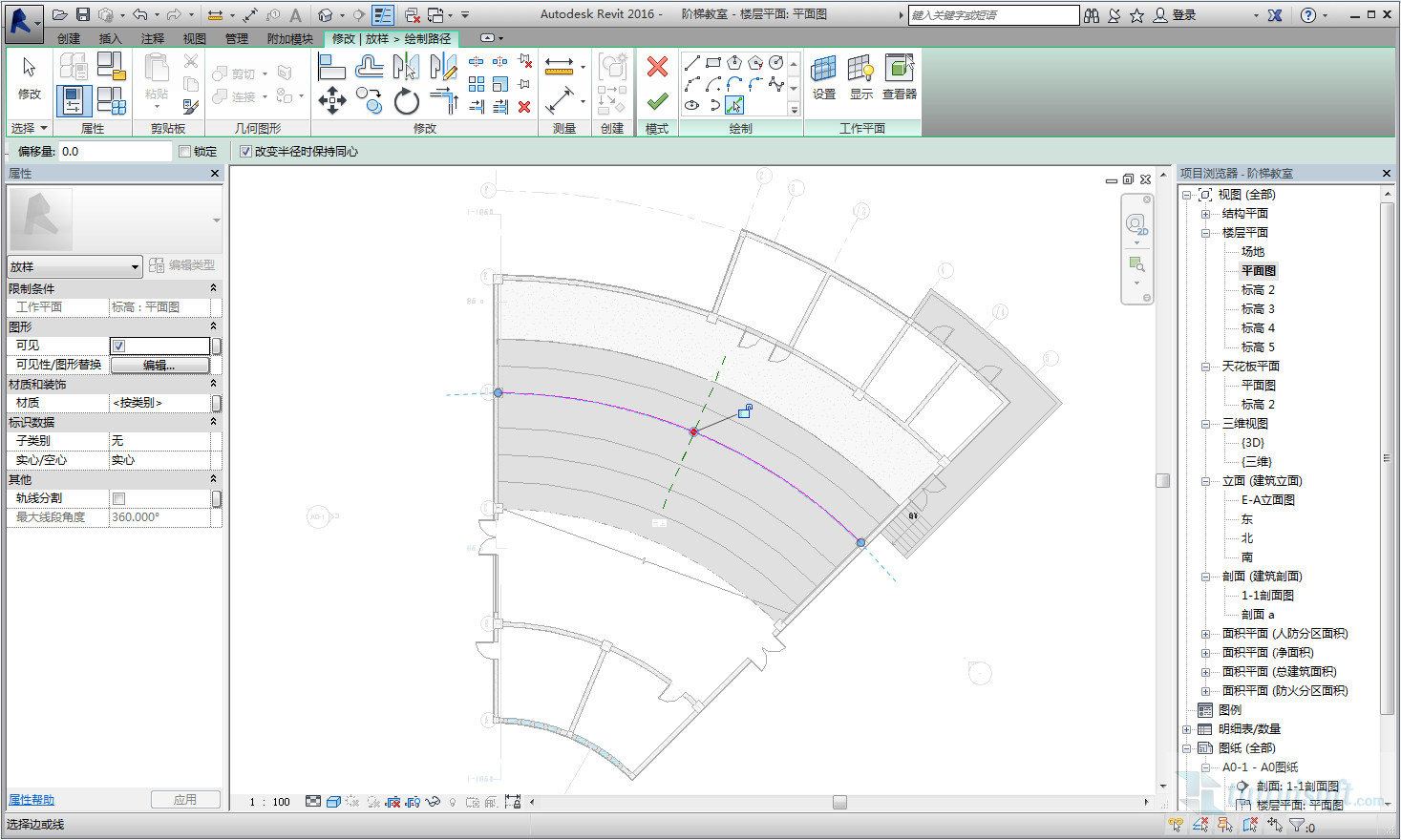

创建,放样,绘制路径(可以用拾取线的方式来绘制)

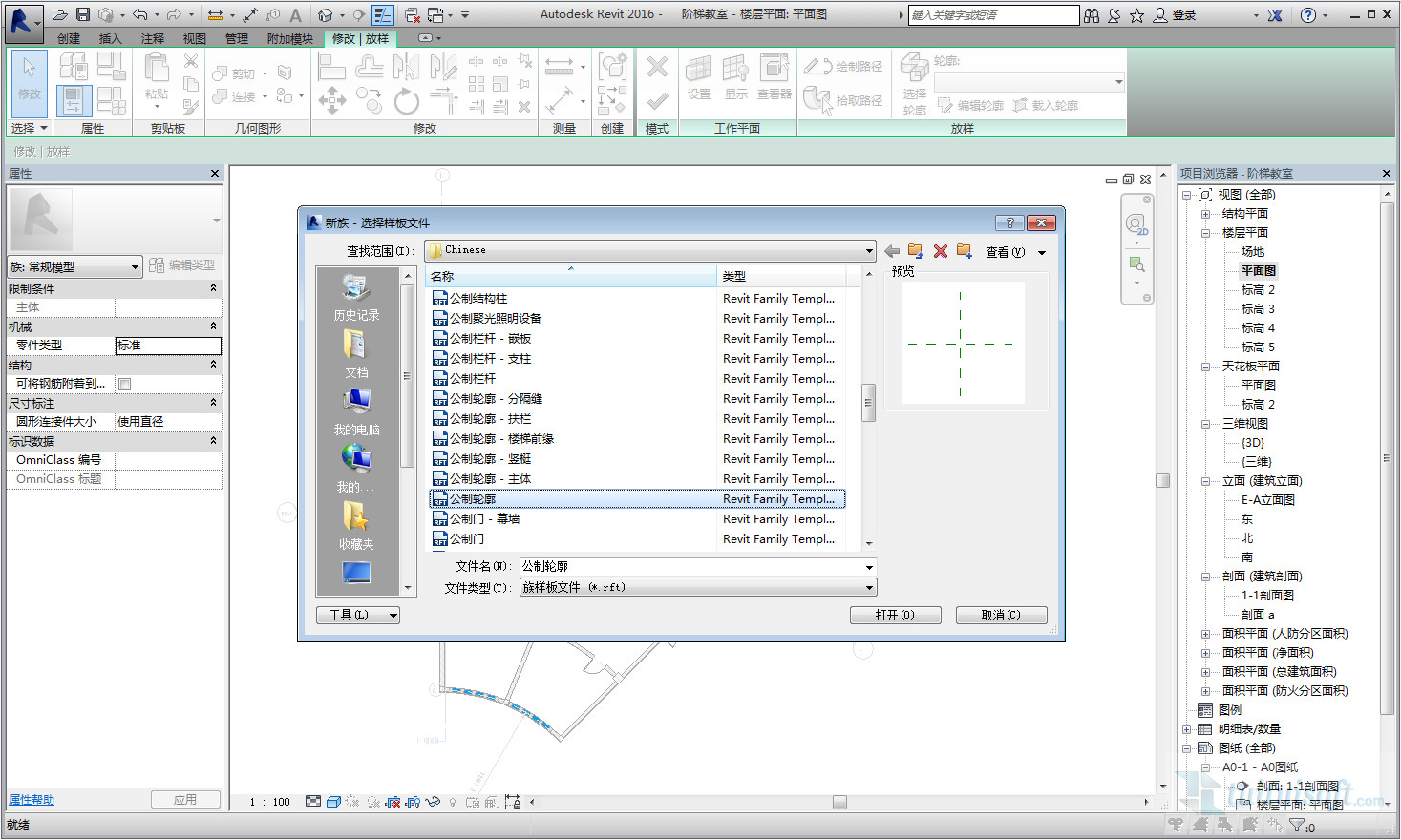

新建公制轮廓族

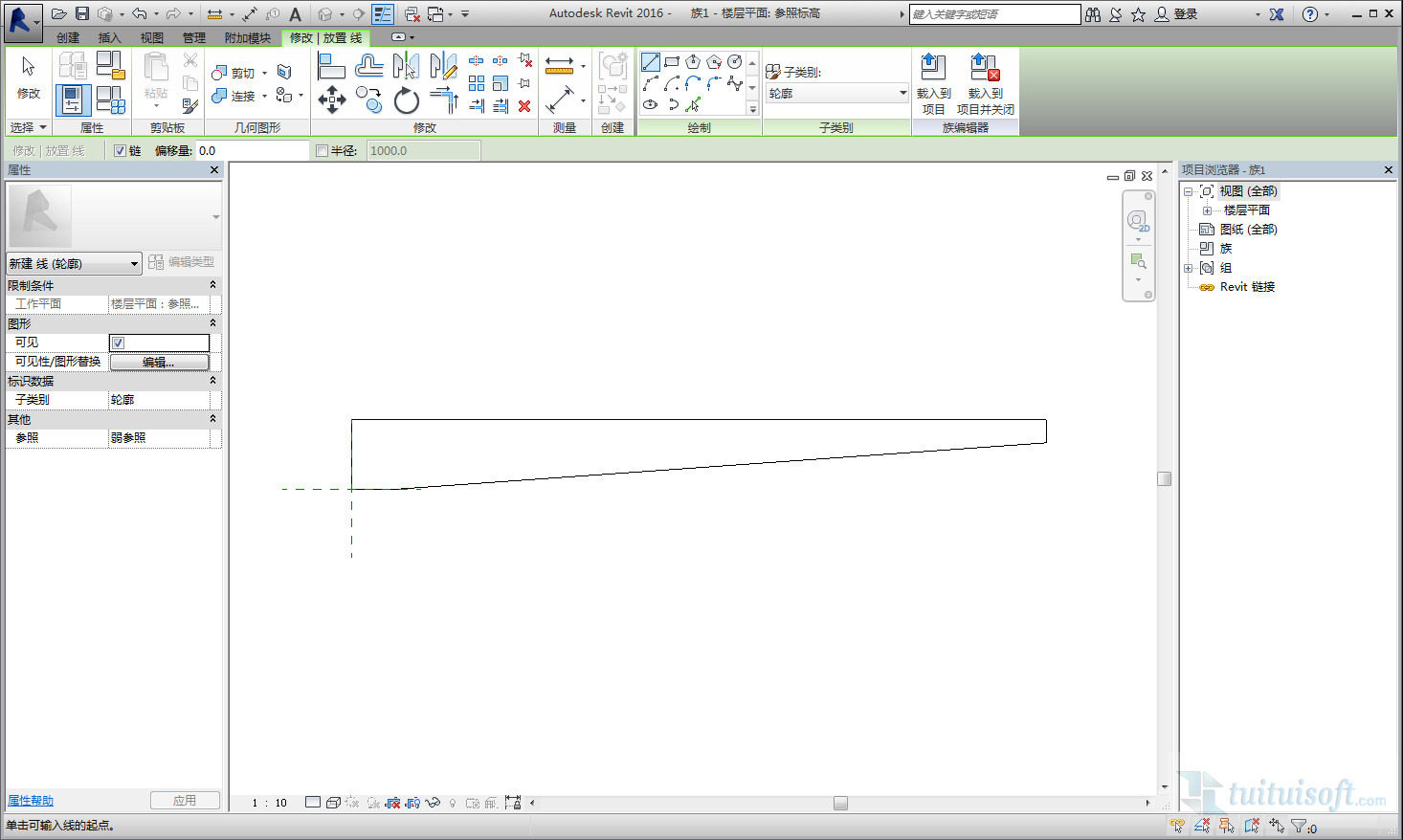

按数据绘制出轮廓,载入项目

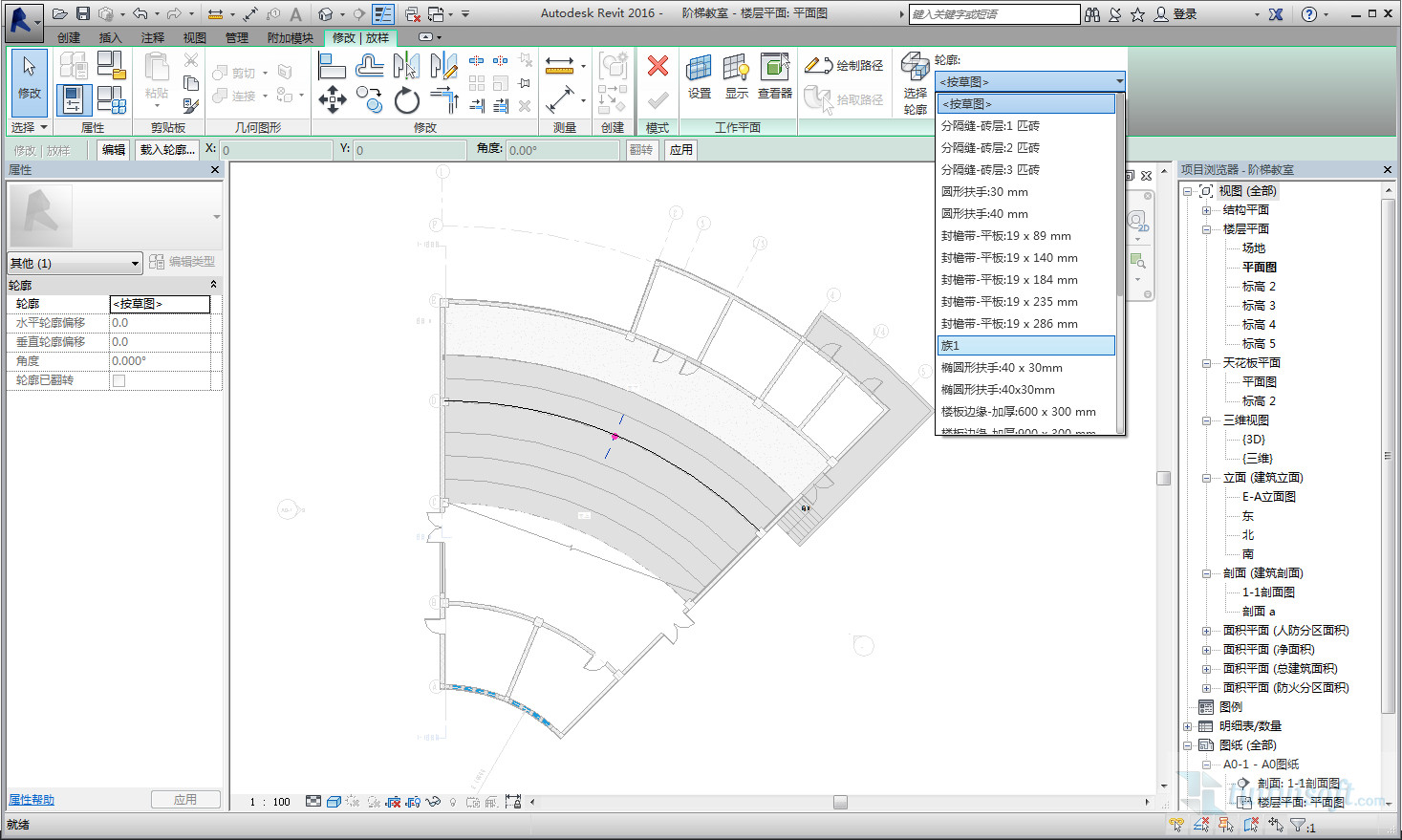

选择轮廓,下来选择建好的族,完成模型

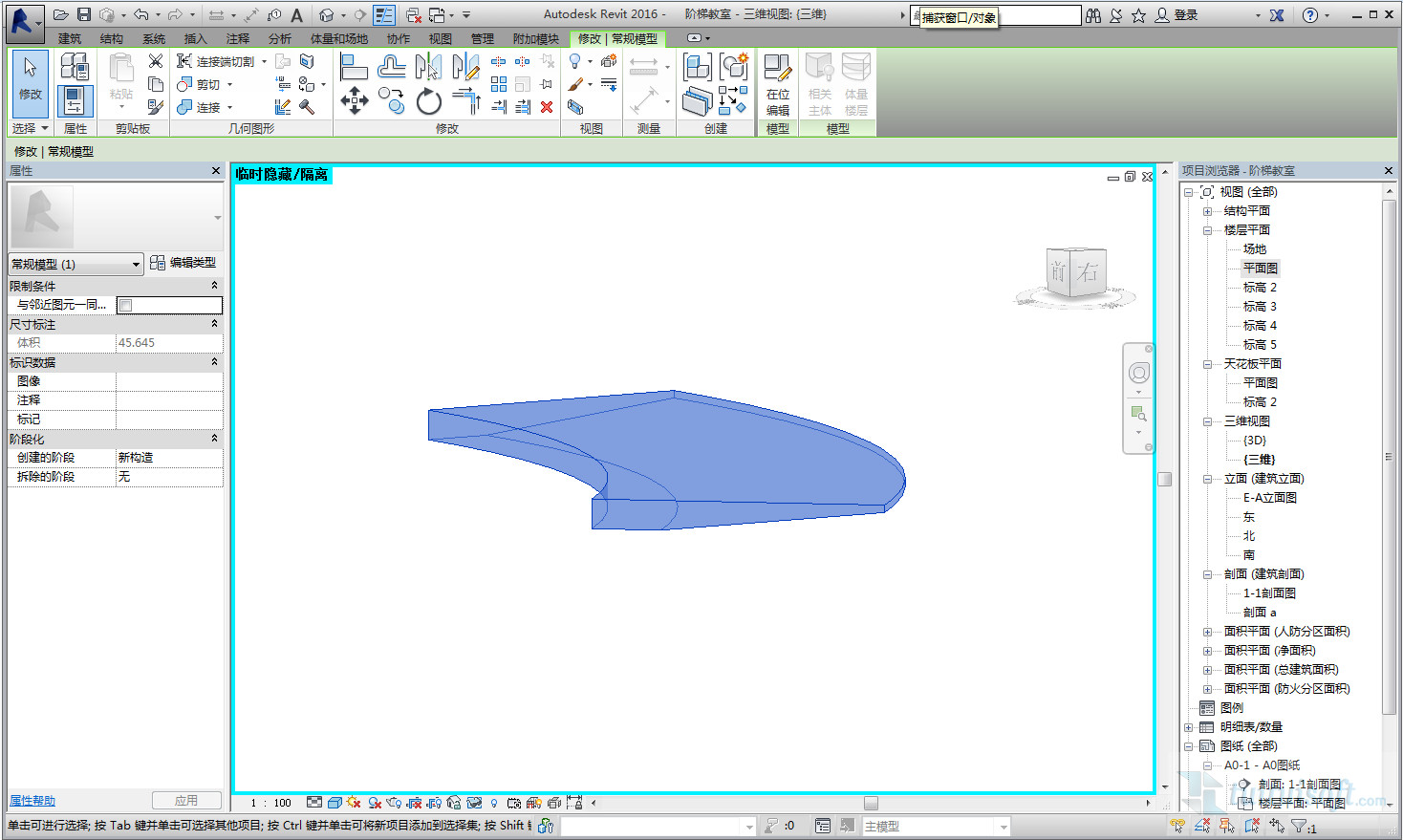

这样不规则楼板就绘制好啦,

大家可以自己试试哦,每天练练手,考试不生疏!!
