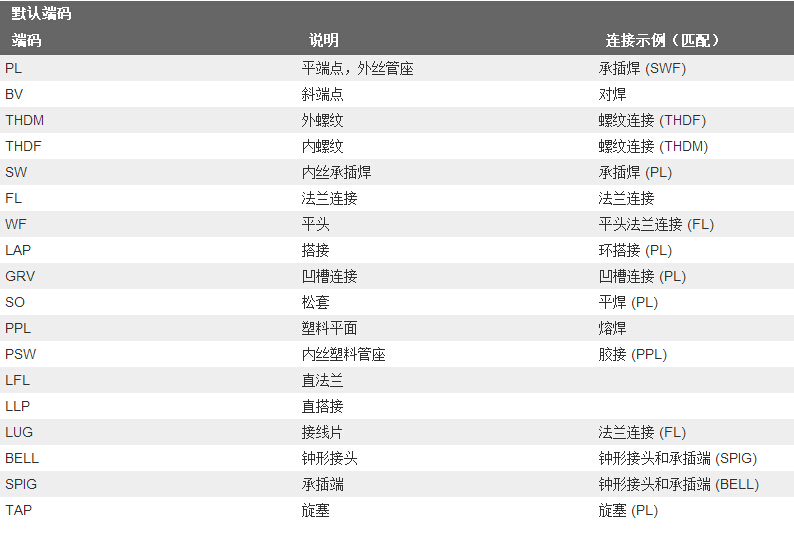

1、端码描述了管道和设备管嘴的开放端点（端口）。

例如：
对焊弯头的端码为 BV（表示“斜端点”）
设备管嘴的端码通常为 FL（表示“法兰连接”）

2、可以使用“特性”选项板查看图形中管道和管嘴的端码。无法使用“特性”选项板更改端码。

3、通常情况下，不能直接处理端码，因为它们是设备管嘴或管道等级库中使用的零件的只读特性。

说明：

管道可采用不同的端点连接。平端点、斜端点、外螺纹和凹槽连接端点类型都是可兼容的，并可以进行调整以与连接相匹配。例如，如果螺纹连接弯头连接到 EndType1 的“端口特性”为“PL”的管道，则管道端点类型将按 THDM 连接。

根据不同的端点类型可以设置不同的连接方式，那么在AutoCAD Plant 3d怎么设置不同的连接方式呢？怎么去自定义连接方式？

AutoCAD Plant 3d 配置管道连接方式！
