AutoCAD Plant 3d 如何为位号格式定义自增长字段?

发布于:2014-07-16 16:21:40

腿腿教学网

更多

在很多时候我们需要为位号格式增加一些自增长的字段,比如阀门的编号,设备的编号,而不是每次都需要手动的去输入!

以下步骤可以帮你完成你的 想法:

1、在功能区上,依次单击“常用”选项卡 “项目”面板 “项目管理器”“项目设置”

2、在“项目设置”树状图中,展开“Plant 3D DWG 设置”。

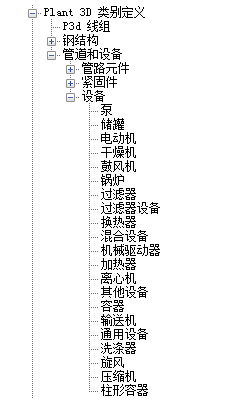

3、继续展开该列表,直至找到某个 Plant 3D 对象类别定义(例如:“管道和设备”“设备”)并单击。

4、在“类别设置”窗格上的“位号格式”下,单击“新建”。

5、在“位号格式设置”对话框中,执行以下操作:

  • 在“格式名称”框中,输入新格式的名称(例如:“Alt_Equip_Tag”)。
  • 在“子部分数”框中,输入一个数字,或者单击箭头,直至所需的子部分数出现。
  • 单击“表达式”图标(该行中的最后一个图标)。

6、在“定义表达式”对话框中,执行以下操作:

  • 在“自动生成”下,选中“自动生成表达式”复选框。根据需要单击“项目字段”(或“图形字段”)。
  • 单击“项目”图标。

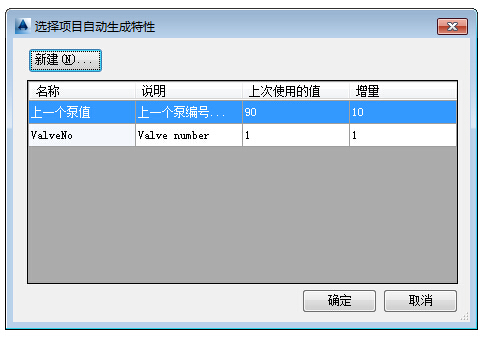

7、在“选择项目自动生成特性”对话框中,单击“新建”。

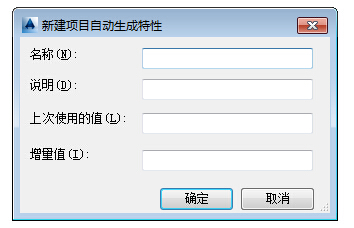

8、在“新建项目自动生成特性”对话框中,执行以下操作:

  • 在“名称”框中,输入新特性的名称。
  • 在“说明”框中,输入新特性的说明。
  • 在“上次使用的值”框中,输入要用作新特性的最后一个值的值。
  • 在“增量值”框中,输入新特性的增量值。

9、单击“确定”,直至所有打开的对话框关闭。

本文版权归腿腿教学网及原创作者所有,未经授权,谢绝转载。
