注： 位号格式可以包含从其他特性获取其值的特性。如果项目级别的“单位”值发生变化，以该特性作为一个子部分的所有位号都将随之更新，以反映该变化。

注： 尽管管线组并不是物理实体，但却可以像任何其他元件一样设置其位号格式。

1、在功能区上，单击“常用”选项卡 “项目”面板 “项目管理器”“项目设置”。

2、在“项目设置”树状图中，展开“Plant 3D DWG 设置”。

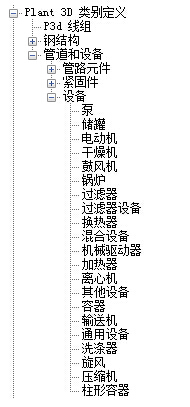

3、继续展开该列表，直至找到某个 Plant 3D 对象（例如：“压缩机”）并单击。

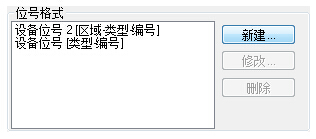

4、在“类别设置”窗格上的“位号格式”下，单击新位号格式所基于的位号格式类型（例如：“设备位号 [类型-编号]”）。单击“新建”。

5、在“子部分数”框中，输入希望位号中包含的子部分数（例如：3），或者单击向上或向下箭头，直至该数字出现。

6、在“子部分数”框中，输入希望位号中包含的子部分数（例如：3），或者单击向上或向下箭头，直至该数字出现。

提示： 可根据需要使用任意多个特性作为子部分。分隔符只能用在这些子部分之间，而不能用在子部分内部。如果在“分隔符”框中放置分隔符，这些分隔符将显示在位号中各子部分之间。如果在“字段”框中的各项目间输入划线（例如 N-N-N），可能会产生意外的结果。

7、在第一行图标中，单击“选择类别特性”（左起第一个图标）。

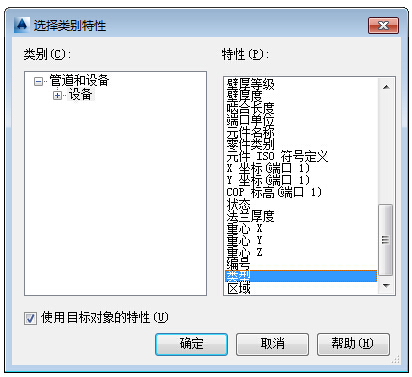

8、在“选择类别特性”对话框中，执行以下操作：

• 在“类别”下，单击“设备”。
• 在“特性”下，单击“类型”。
• 选中“使用目标对象的特性”复选框。
• 单击“确定”。

9、在“位号格式设置”对话框的第二行图标中，单击“选择图形特性”。

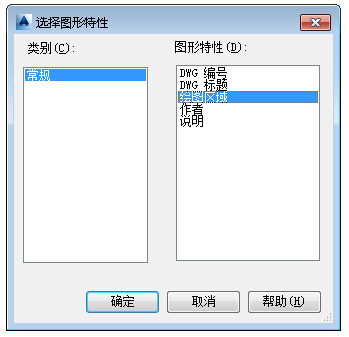

10、在“选择图形特性”对话框中，执行以下操作：

• 在“类别”下，单击“常规”。
• 在“图形特性”下，单击“绘图区域”。
• 单击“确定”。

11、在“位号格式设置”对话框的第二行图标中，单击“定义表达式”（该行中的最后一个图标）。

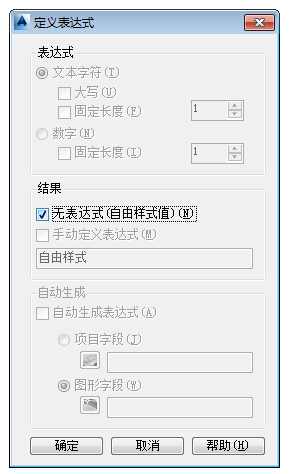

12、在“定义表达式”对话框中的“结果”下，单击“无表达式(自由样式值)”。单击“确定”。

13、在“位号格式设置”对话框的第三行图标中，单击“定义表达式”。

14、在“定义表达式”对话框中的“表达式”下，执行以下操作：

• 单击“数字”。
• 选中“固定长度”复选框。在“固定长度”框中，输入一个数字，或者单击向上箭头，直至该数字出现。

注：

如果“表达式”部分被禁用：请在“结果”下，清除“无表达式(自由样式值)”复选框。然后按照第 14 步中的指示进行操作。

15、单击“确定”。

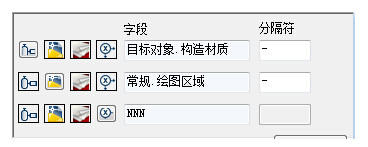

16、在“位号格式”对话框中的“分隔符”下，在适用的位置输入分隔符。在下面的示例中，General.Area[] 表达式使用句点 (.) 作为分隔符。

注：

不要在“字段”框中放置分隔符。

17、单击“确定”。

18、在“类别设置”窗格“特性”下的“特性名称”列中，单击“位号格式名称”。

19、在“位号格式名称”行中，在“默认值”列的下拉列表中，单击要用来对 Plant 3D 对象添加位号的位号格式。

单击“确定”。

20、您创建了新位号格式并将其指定给了某个 Plant 3D 对象。当您在图形中使用该 Plant 3D 对象时，“指定位号”对话框会提示您为在此过程中所创建的格式输入位号数据。
